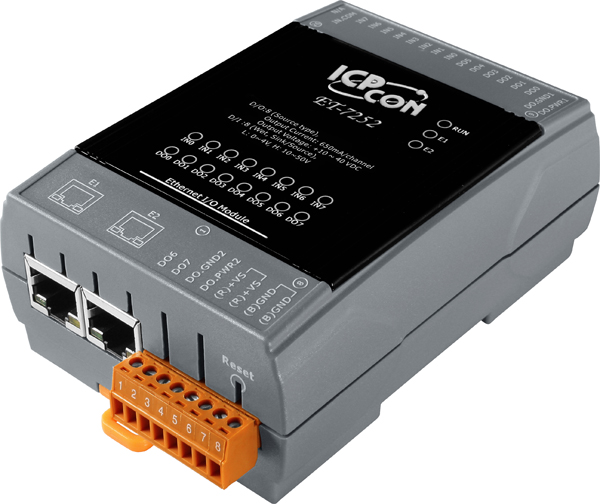

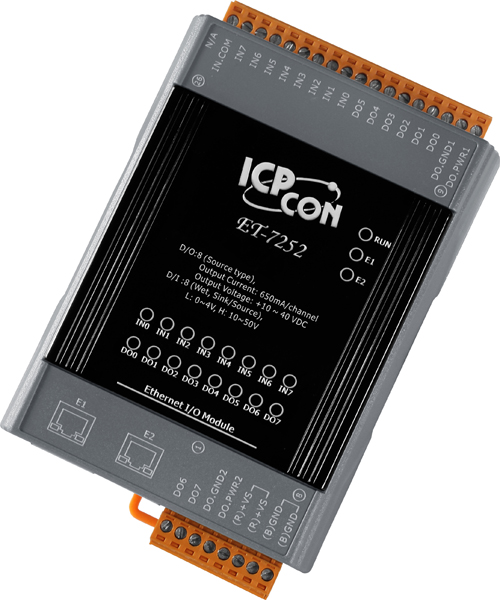

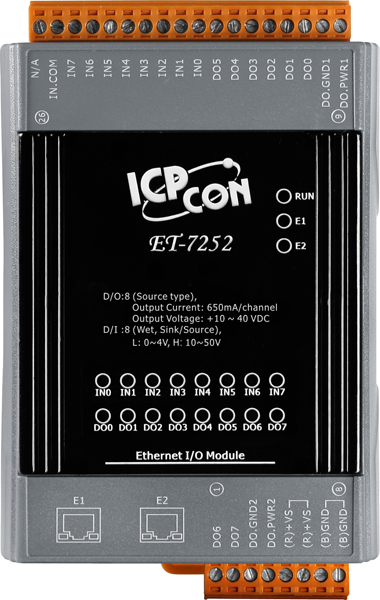

Модуль ET-7252 CR Ethernet I/O Module with 2-port Ethernet Switch, with 8-ch DI, 8-ch DO (RoHS)

Модуль ET-7252 CR от компании ICP DAS представляет собой промышленный Ethernet-модуль ввода/вывода, оснащённый встроенным 2-портовым Ethernet-коммутатором. Он обеспечивает 8 каналов дискретного ввода и 8 каналов дискретного вывода, что делает его идеальным решением для задач автоматизации и мониторинга в промышленной сфере.

Ключевые технические особенности модуля ET-7252 CR включают:

• Дискретный ввод: 8 каналов с входным сопротивлением 10 кОм, поддерживающих типы подключения Sink/Source. Входное напряжение в открытом состоянии составляет +10 ~ +50 В постоянного тока, в закрытом — до +4 В постоянного тока. Защищены от перенапряжения до +70 В постоянного тока.
• Дискретный вывод: 8 каналов с возможностью нагрузки до 650 мА на канал. Напряжение в открытом состоянии — +10 ~ +50 В постоянного тока, в закрытом — до +4 В постоянного тока. Защищены от перенапряжения до +70 В постоянного тока.
• Сетевые интерфейсы: 2 порта Ethernet 10/100 Base T(X) с разъёмами RJ45, встроенный коммутатор для организации топологии "цепочка". Поддержка протоколов Modbus TCP и Modbus UDP. Магнитная изоляция портов Ethernet — 1,5 кВ.
• Питание: Возможность питания через терминальную клемму от 12 до 48 В постоянного тока. Потребление тока — до 3,4 Вт. Защита от неверной полярности присутствует.
• Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -30 до +85 °C. Рабочая влажность — 10 ~ 90% без образования конденсата.
• Защита: Напряжение изоляции — 1500 В постоянного тока. Защита от электростатического разряда (ESD) по стандарту IEC 61000-4-2: ±4 кВ для каждого канала, ±8 кВ для случайной точки. Защита от электрических быстрых переходных процессов (EFT) по IEC 61000-4-4: ±2 кВ для линии питания. Изоляция каналов внутренней логики — 2500 В постоянного тока.
• Функции безопасности: Поддержка ID, пароля и фильтрации по IP-адресу для обеспечения защищённого доступа к устройству.

Модуль ET-7252 CR предназначен для использования в системах автоматизации, где требуется надёжный и защищённый ввод/вывод сигналов. Он идеально подходит для мониторинга и управления промышленным оборудованием, а также для реализации решений в области удалённого контроля и управления. Благодаря встроенному коммутатору и поддержке различных протоколов, модуль легко интегрируется в существующие сети и системы автоматизации.

Преимущества использования модуля ET-7252 CR включают:

• Компактные размеры: Габариты 120 x 76 x 38 мм позволяют экономить пространство при монтаже на DIN-рейку или в настольном/настенном исполнении.
• Надёжность: Высокий уровень защиты от перенапряжений, электростатических разрядов и быстрых переходных процессов обеспечивает долговечность и стабильную работу устройства в сложных промышленных условиях.
• Гибкость подключения: Возможность питания от различных источников и поддержка различных типов подключения делают модуль универсальным решением для различных приложений.

Модуль ET-7252 CR от ICP DAS является надёжным и эффективным решением для задач промышленной автоматизации, обеспечивая высокую степень защиты и гибкость в использовании.

Основные характеристики:
