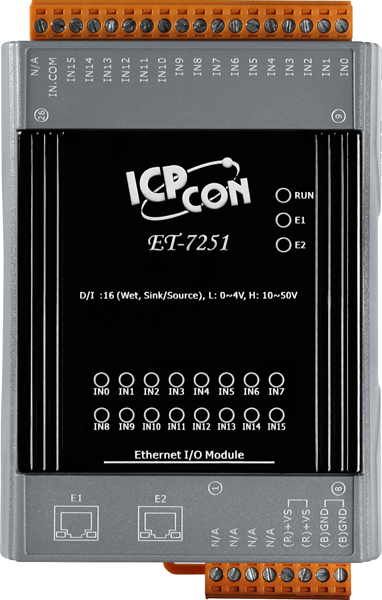

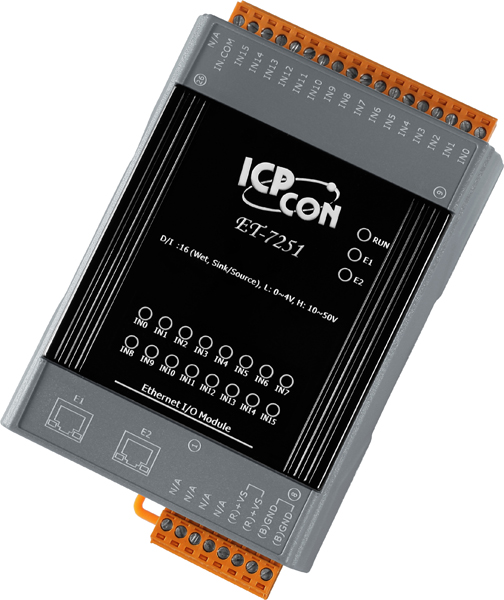

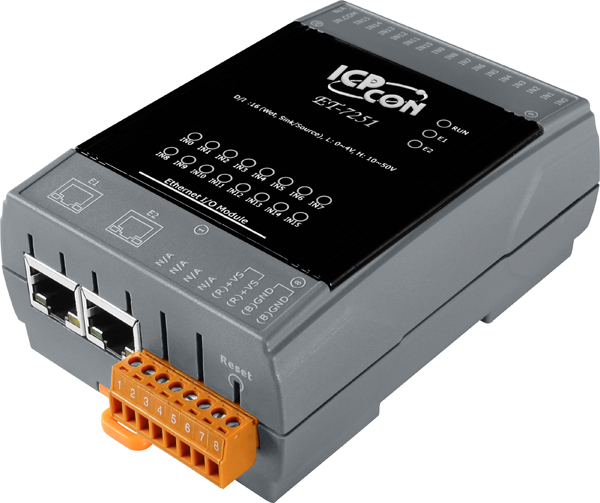

Модуль ET-7251 CR от компании ICP DAS представляет собой Ethernet-устройство с 16 каналами изолированного дискретного ввода и встроенным 2-портовым Ethernet-коммутатором. Это решение предназначено для интеграции в системы автоматизации, требующие надежного сбора и передачи данных с цифровых входов.
Ключевые технические особенности модуля включают:
- 16 каналов дискретного ввода с возможностью работы в режимах Sink и Source, поддерживающих мокрые контакты.
- 32-битный счетчик на каждом канале с максимальной частотой входного сигнала до 100 Гц и минимальной шириной импульса 5 мс.
- Встроенный 2-портовый Ethernet-коммутатор с портами 10/100 Base-T(X) (разъем RJ45), обеспечивающий возможность создания топологии «каскад» для упрощения подключения нескольких устройств.
- Поддержка протоколов Modbus TCP и Modbus UDP для обеспечения совместимости с различными системами управления и SCADA.
- Функции безопасности, включая идентификацию по ID, пароль и фильтрацию по IP-адресу, повышающие уровень защиты данных.
- Широкий диапазон рабочих температур от -25 до +75°C и защита от перенапряжений до +70 В пост.тока, что делает модуль пригодным для эксплуатации в различных промышленных условиях.
- Сторожевой таймер с настраиваемыми интервалами для модуля (0,8 сек.) и связи (программируемый), обеспечивающий надежность работы системы.
- Встроенный веб-сервер и возможность парного соединения для удобства настройки и мониторинга устройства.
Модуль ET-7251 CR предназначен для применения в системах автоматизации, где требуется надежный сбор и передача данных с цифровых входов. Он может быть интегрирован в различные промышленные системы, включая системы управления оборудованием, мониторинг состояния устройств и сбор данных с датчиков. Благодаря встроенному коммутатору и поддержке протоколов Modbus, модуль обеспечивает гибкость в проектировании и расширении сетевой инфраструктуры.
Преимущества использования модуля ET-7251 CR включают:
- Упрощение сетевой инфраструктуры за счет встроенного коммутатора, позволяющего создавать каскадные соединения между устройствами.
- Гибкость в интеграции благодаря поддержке стандартных протоколов Modbus TCP и UDP, обеспечивающих совместимость с различными системами управления.
- Повышенная надежность благодаря функциям безопасности, таким как фильтрация по IP-адресу и защита от перенапряжений, что снижает риски отказов системы.
- Устойчивость к внешним воздействиям благодаря широкому диапазону рабочих температур и защите от перенапряжений, что расширяет возможности применения модуля в различных промышленных условиях.
Модуль ET-7251 CR является эффективным решением для интеграции в системы автоматизации, требующие надежного сбора и передачи данных с цифровых входов, обеспечивая гибкость, надежность и безопасность в эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 x 76 x 38 |
| Индикаторы ввода/вывода | Есть |
| Потребление тока | 2.9 Вт макс. |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | +70 В пост. |
| Входное сопротивление | 10 кОм |
| Количество каналов дискретного ввода | 16 |
| Напряжение в закрытом состоянии | +4 В пост. макс. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | +10 ~ +50 В пост. |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Нет |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Нет |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Нет |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | 1500 |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Максимальная частота входного сигнала | 100 Гц |
| Максимальное разрешение счетчика | 32 бита |
| Минимальная ширина импульса | 5 мс |
| Тип каналов | Дискретный ввод |
| Тип устройства | Модуль дискретного ввода |
