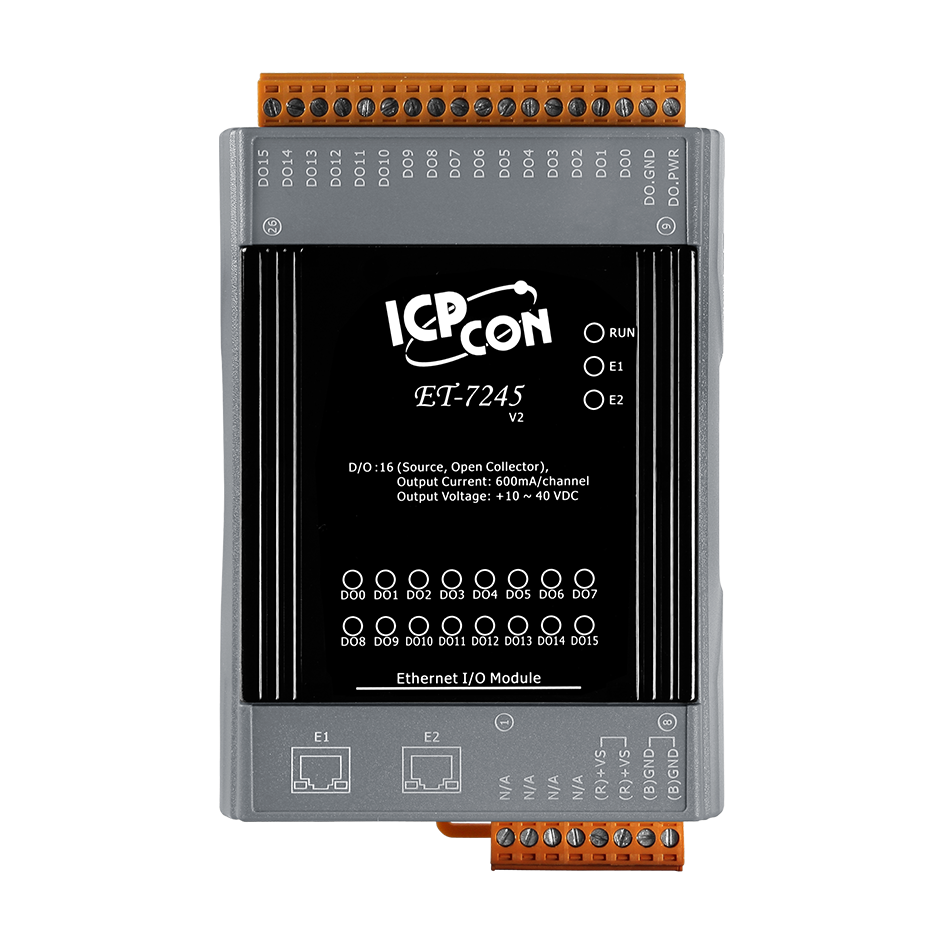

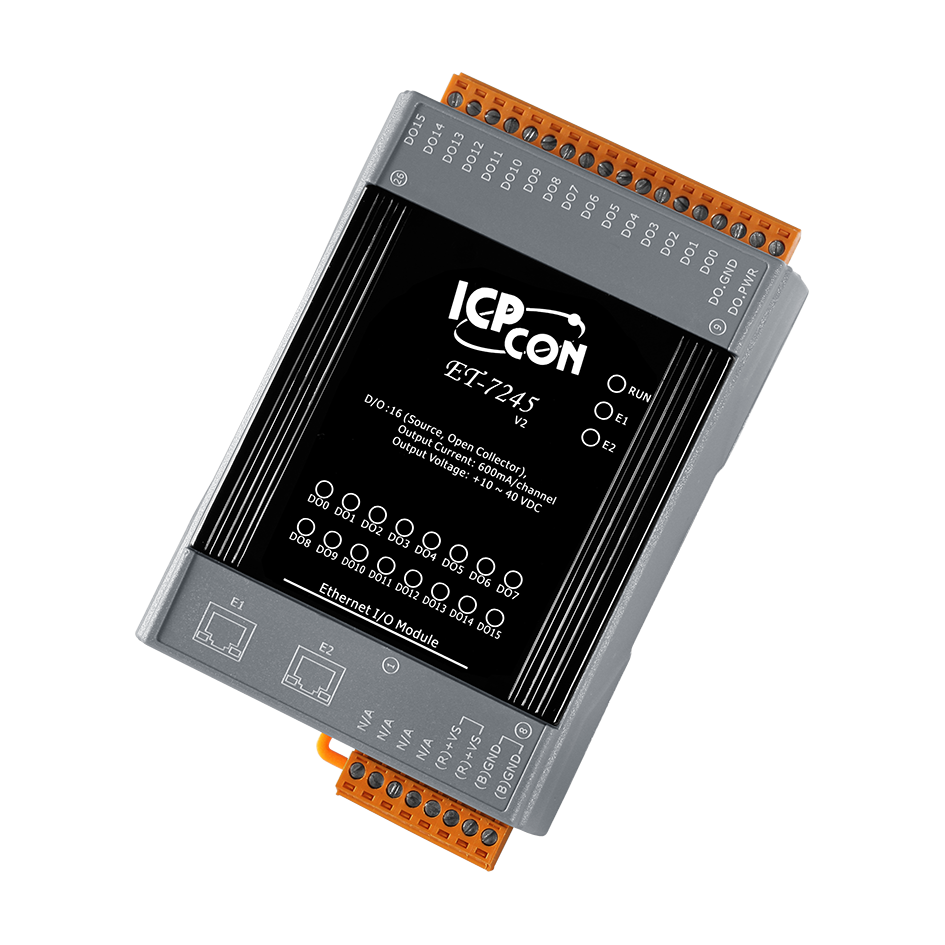

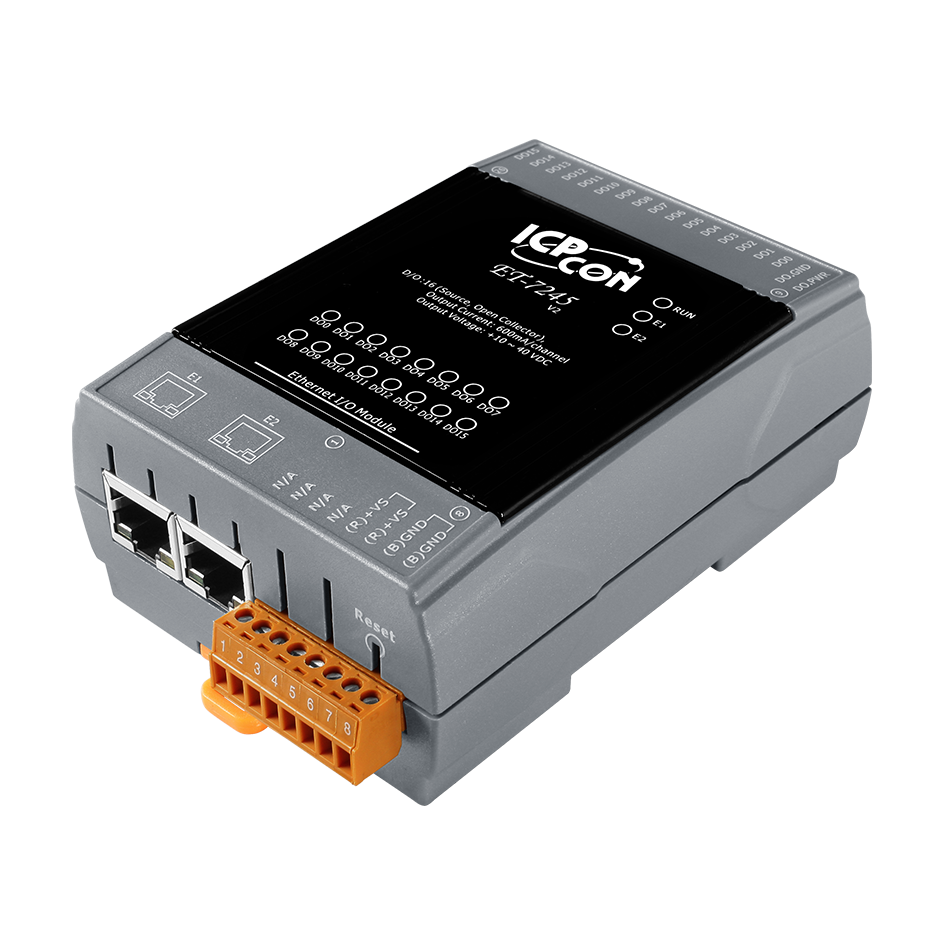

Модуль ET-7245 CR Ethernet I/O Module with 2-port Ethernet Switch, with 16-channels Source-type DO (

Модуль ET-7245 CR от ICP DAS представляет собой промышленное устройство ввода-вывода, предназначенное для интеграции в системы автоматизации с использованием Ethernet-сети. Он оснащён 16 каналами дискретного вывода типа Source и встроенным 2-портовым Ethernet-коммутатором, что обеспечивает гибкость в организации сетевой инфраструктуры.

Ключевые технические особенности модуля включают:

• Дискретный вывод: 16 каналов с открытым эмиттером (PNP), поддерживающих выходное напряжение от 10 до 40 В постоянного тока и максимальный ток на канал до 600 мА. Каждый канал оснащён защитой от короткого замыкания и перегрузки (1,4 А).
• Сетевые интерфейсы: два порта Ethernet 10/100 Base T(X) с разъёмами RJ45, функционирующие как встроенный коммутатор, что позволяет создавать цепочку устройств без необходимости использования дополнительных сетевых компонентов.
• Протоколы связи: поддержка Modbus TCP и Modbus UDP, обеспечивающая совместимость с широким спектром промышленного оборудования и систем управления.
• Питание: возможность питания через терминальные клеммы при напряжении от 12 до 48 В постоянного тока. Модуль не поддерживает питание по PoE.
• Условия эксплуатации: рабочая температура от -25 до +75°C, температура хранения от -30 до +85°C, рабочая влажность от 10 до 90% без образования конденсата, что делает его пригодным для использования в различных климатических условиях.
• Защита: изоляция каналов внутренней логики на уровне 3750 В постоянного тока, защита от перенапряжения ±2 кВ для линии питания и ±4 кВ для каждого канала, защита от электростатических разрядов (ESD) согласно IEC 61000-4-2: ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита от быстрых транзиентных процессов (EFT) согласно IEC 61000-4-4: ±4 кВ для линии питания.
• Функции безопасности: поддержка идентификации по ID, пароля и фильтрации по IP-адресу для обеспечения защищённого доступа к устройству.
• Монтаж: возможность монтажа на DIN-рейку, а также настольного или настенного размещения, что обеспечивает гибкость в установке в различных производственных и автоматизационных средах.

Модуль ET-7245 CR предназначен для использования в системах автоматизации, где требуется управление множеством дискретных выходов с возможностью интеграции в Ethernet-сети. Он может быть применён в различных отраслях, включая промышленное оборудование, системы управления зданиями, системы безопасности и другие области, где необходимы надёжные и гибкие решения для управления выходными сигналами.

Преимущества использования модуля ET-7245 CR включают:

• Гибкость в установке: возможность монтажа на DIN-рейку, а также настольного или настенного размещения, что упрощает интеграцию в существующие системы.
• Надёжность: защита от короткого замыкания, перегрузки и перенапряжения, а также соответствие международным стандартам электромагнитной совместимости (EMC) обеспечивают стабильную работу устройства в различных условиях.
• Интеграция: поддержка стандартных протоколов Modbus TCP и UDP позволяет легко интегрировать модуль в существующие системы автоматизации и управления.

Модуль ET-7245 CR от ICP DAS является надёжным и гибким решением для управления дискретными выходами в промышленных и автоматизационных приложениях, обеспечивая высокую степень защиты и совместимость с современными системами управления.

Основные характеристики:
