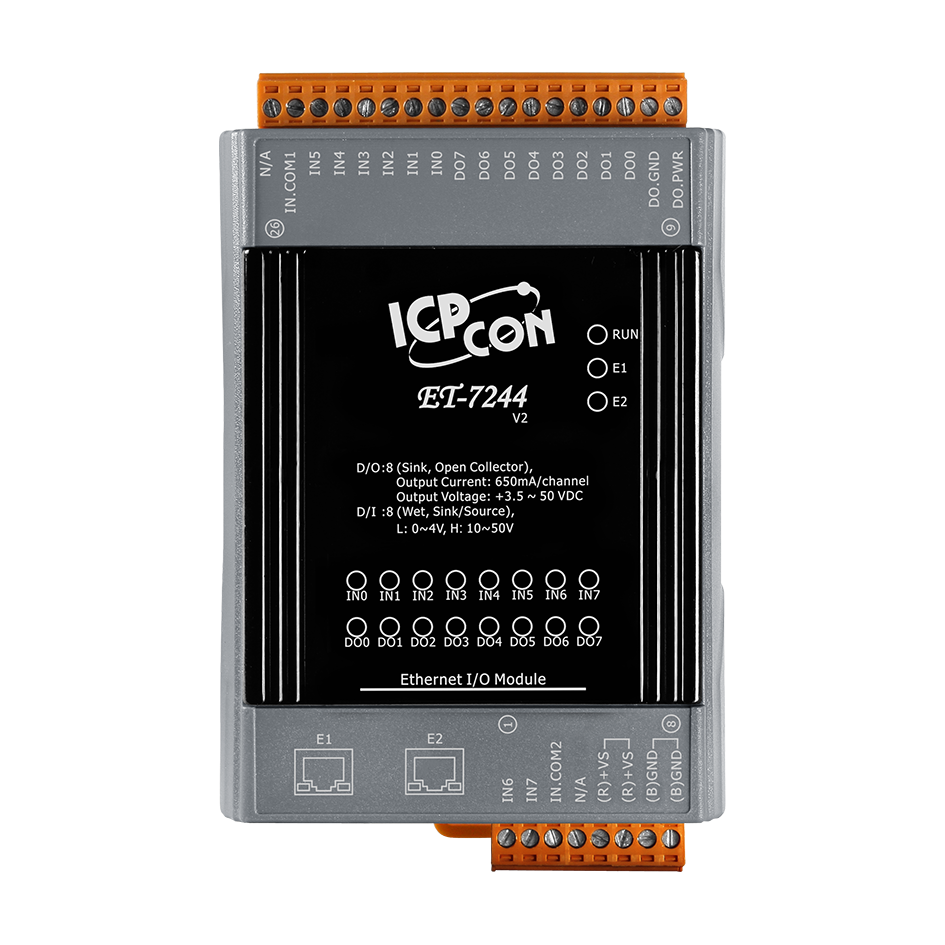

Модуль ET-7244 CR Ethernet I/O Module with 2-port Ethernet Switch, with 8-ch DI, 8-ch DO (RoHS)

Модуль ET-7244 CR от ICP DAS представляет собой Ethernet-модуль ввода-вывода с двумя портами Ethernet и встроенным 2-портовым Ethernet-коммутатором. Он оснащён 8 каналами цифрового ввода и 8 каналами цифрового вывода, обеспечивая эффективное решение для промышленной автоматизации и мониторинга.

Ключевые технические особенности модуля включают:

• Цифровые входы: 8 каналов с поддержкой влажных контактов, входным сопротивлением 10 кОм и возможностью работы в режимах Sink/Source. Напряжение в открытом состоянии составляет +10 ~ +50 В постоянного тока, в закрытом — до +4 В постоянного тока. Каждый канал может функционировать как 32-битный счётчик с максимальной частотой входного сигнала 100 Гц и минимальной шириной импульса 5 мс.
• Цифровые выходы: 8 каналов с изолированным открытым коллектором (тип Sink), максимальной нагрузкой 650 мА на канал при температуре 25°C. Напряжение нагрузки варьируется от +3,5 до +50 В постоянного тока. Каналы защищены от перенапряжения до 60 В постоянного тока и перегрузки до 1,4 А.
• Сетевые интерфейсы: Два порта Ethernet 10/100 Base-T(X) с разъёмами RJ45, поддерживающие протоколы Modbus TCP и Modbus UDP. Встроенный 2-портовый Ethernet-коммутатор позволяет создавать топологию "цепочка" (daisy-chain), упрощая подключение нескольких устройств.
• Питание: Возможность питания через терминальную клемму от 12 до 48 В постоянного тока. Модуль также оснащён защитой от неверной полярности.
• Защита и изоляция: Гальваническая изоляция каналов внутренней логики составляет 2500 В постоянного тока. Защита от перенапряжения Ethernet-портов достигает 1,5 кВ. Модуль соответствует стандартам IEC 61000-4-2 (ESD) с защитой ±4 кВ для каждого канала и ±8 кВ для случайной точки, а также IEC 61000-4-4 (EFT) с защитой ±4 кВ для линии питания.
• Условия эксплуатации: Рабочая температура от -25°C до +75°C, температура хранения от -30°C до +85°C. Рабочая влажность от 10% до 90% без образования конденсата.

Модуль ET-7244 CR предназначен для использования в системах промышленной автоматизации, где требуется надёжный и изолированный ввод/вывод сигналов. Он идеально подходит для мониторинга и управления процессами в таких отраслях, как энергетика, нефтехимия, водоснабжение и водоотведение, а также в системах управления зданием.

Преимущества модуля включают:

• Гибкость подключения: Два порта Ethernet с возможностью создания цепочной топологии упрощают расширение системы без необходимости дополнительных коммутаторов.
• Надёжность: Высокий уровень защиты от перенапряжений и электростатических разрядов обеспечивает стабильную работу в промышленных условиях.
• Простота интеграции: Поддержка стандартных протоколов Modbus TCP и Modbus UDP облегчает интеграцию с различными системами управления и SCADA.
• Универсальность монтажа: Возможность монтажа на DIN-рейку, а также настольный и настенный монтаж позволяют гибко размещать устройство в зависимости от условий эксплуатации.

Модуль ET-7244 CR от ICP DAS является надёжным и эффективным решением для реализации систем ввода-вывода в промышленных приложениях, требующих высокой степени изоляции и защиты. Его технические характеристики и возможности обеспечивают стабильную работу в разнообразных условиях эксплуатации.

Основные характеристики:
