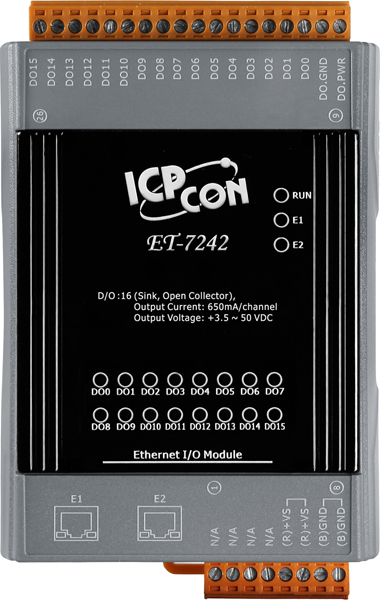

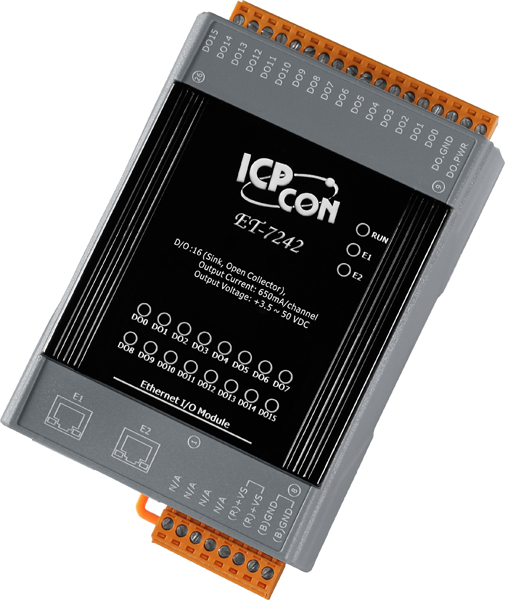

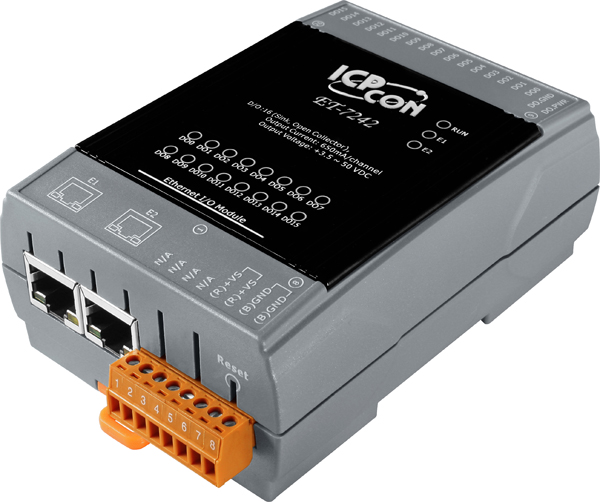

Модуль ET-7242 CR Ethernet I/O Module with 2-port Ethernet Switch, with 16-ch DO (RoHS)

Модуль ET-7242 CR от ICP DAS представляет собой промышленное устройство ввода-вывода, предназначенное для интеграции в системы автоматизации, требующие надежного и эффективного управления цифровыми сигналами через Ethernet-сеть. Оснащенный 16 каналами дискретного вывода и встроенным 2-портовым Ethernet-коммутатором, этот модуль обеспечивает гибкость и расширяемость в построении распределенных систем управления.

Ключевые технические особенности ET-7242 CR включают:

• 16 каналов дискретного вывода с типом "открытый коллектор" (NPN), поддерживающие выходное напряжение от 5 до 30 В и максимальный ток до 650 мА на канал.
• Встроенный 2-портовый Ethernet-коммутатор с портами 10/100 Base T(X) (разъем RJ45), обеспечивающий возможность парного соединения и упрощающий расширение сети.
• Поддержка промышленных протоколов Modbus TCP и Modbus UDP, что обеспечивает совместимость с широким спектром устройств и систем автоматизации.
• Функции безопасности, включая ID, пароль и фильтрацию по IP-адресу, обеспечивающие защиту от несанкционированного доступа.
• Сторожевой таймер с аппаратным (0,8 сек.) и программным (настраиваемым) режимами, повышающий надежность системы.
• Защита от перенапряжения ±2 кВ для линии питания и 60 В пост., а также защита от электростатических разрядов (ESD) ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующие стандартам IEC 61000-4-2 и IEC 61000-4-4.
• Рабочий диапазон температур от -25 до +75 °C и рабочая влажность от 10 до 90% без образования конденсата, что позволяет использовать модуль в различных промышленных условиях.
• Габаритные размеры 120 x 76 x 38 мм и возможность монтажа на DIN-рейку, настольный или настенный монтаж, обеспечивают гибкость в установке устройства.

Области применения ET-7242 CR включают:

• Системы автоматизации зданий, где требуется управление освещением, вентиляцией и другими системами с помощью цифровых сигналов.
• Промышленные системы управления, включая управление оборудованием, сигнализацией и другими устройствами, требующими надежного цифрового вывода.
• Интеллектуальные транспортные системы, где необходима интеграция различных устройств управления и мониторинга через Ethernet-сеть.

Преимущества ET-7242 CR:

• Интегрированный 2-портовый Ethernet-коммутатор упрощает расширение сети и снижает затраты на дополнительное оборудование.
• Поддержка Modbus TCP и Modbus UDP обеспечивает совместимость с широким спектром устройств и систем автоматизации.
• Функции безопасности повышают защиту системы от несанкционированного доступа и обеспечивают надежную эксплуатацию.
• Гибкость монтажа благодаря различным вариантам установки и компактным размерам, что упрощает интеграцию в существующие системы.

Модуль ET-7242 CR от ICP DAS является надежным и эффективным решением для интеграции цифровых выходов в системы автоматизации, обеспечивая высокую степень защиты, гибкость и совместимость с современными промышленными стандартами.
