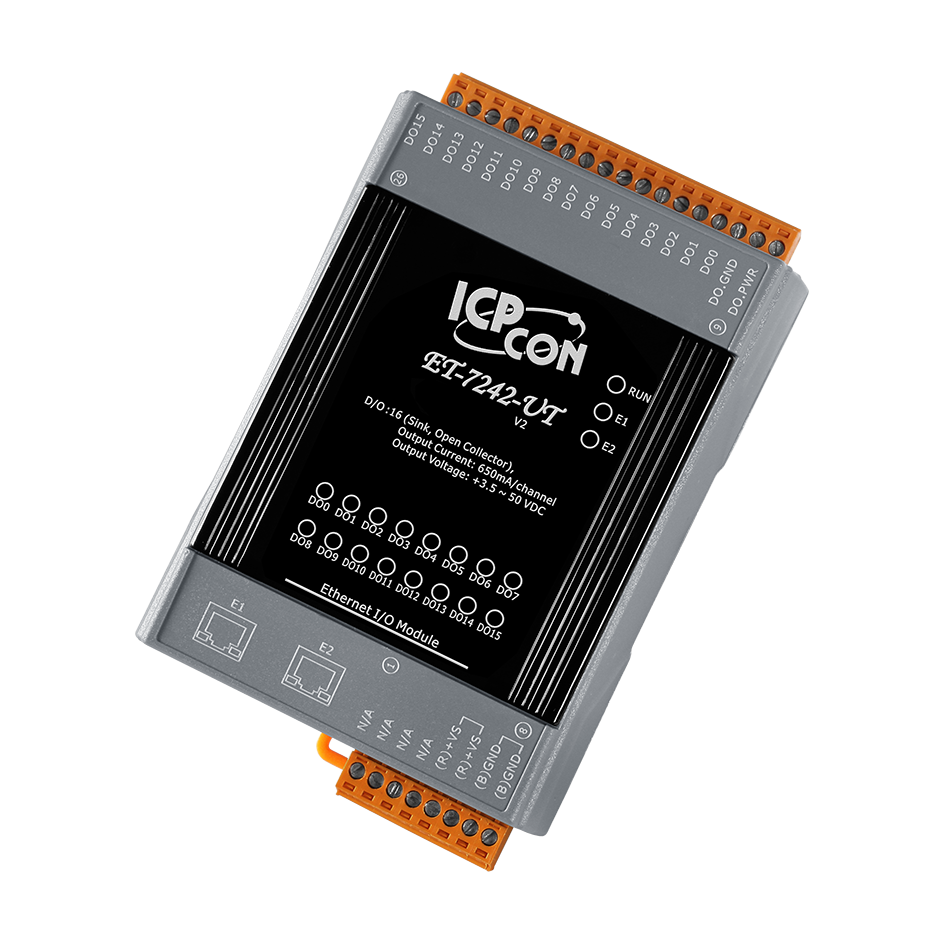

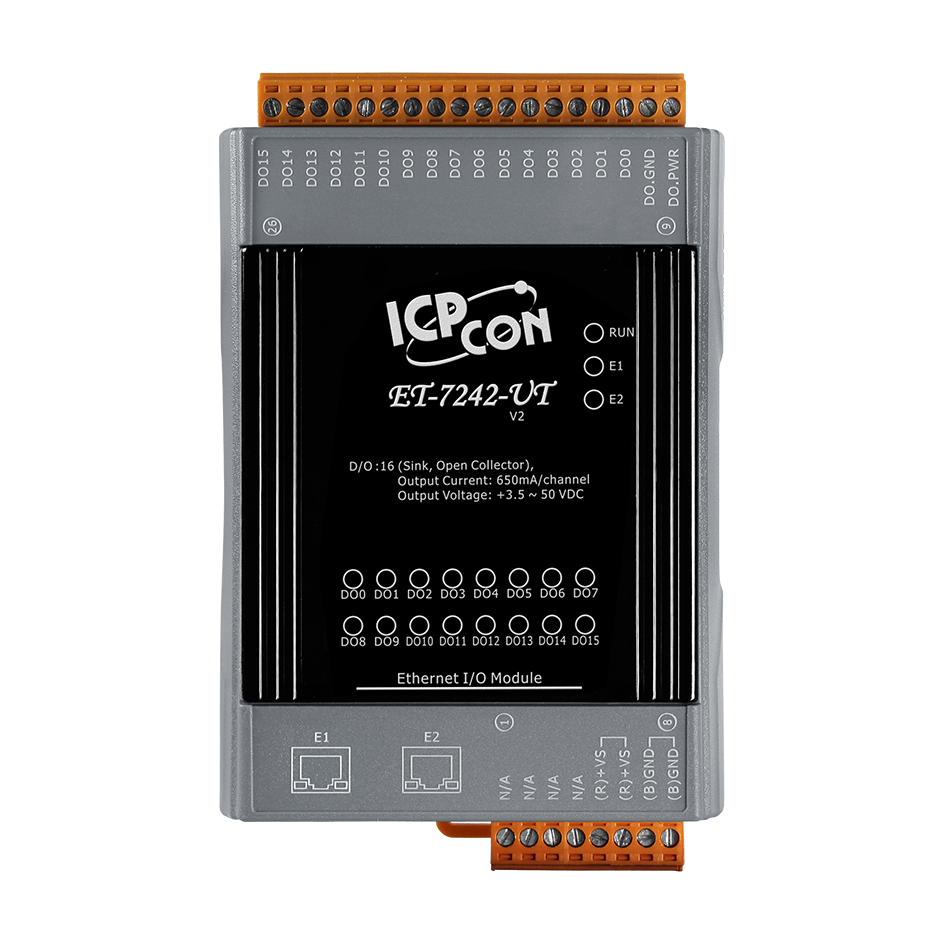

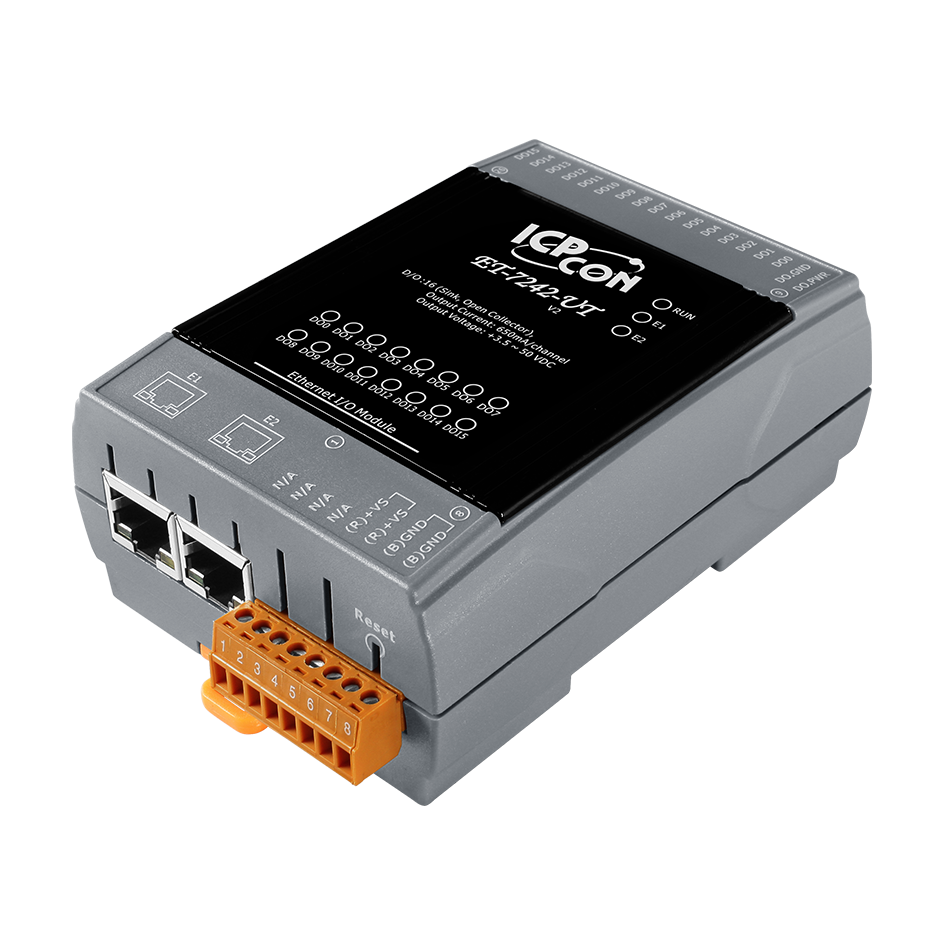

Модуль ET-7242-UT CR от ICP DAS представляет собой промышленное устройство ввода-вывода с двумя портами Ethernet, оснащённое 16 каналами дискретного вывода и встроенным 2-портовым Ethernet-коммутатором. Этот модуль предназначен для интеграции в системы автоматизации, требующие надёжного и эффективного управления цифровыми выходами через сеть Ethernet.
Ключевые технические особенности модуля ET-7242-UT CR включают:
- 16 каналов дискретного вывода (DO): открытый коллектор, с возможностью подключения к нагрузкам с напряжением от 5 до 30 В и максимальным током 650 мА на канал.
- Два порта Ethernet 10/100 Base T(X): обеспечивают возможность создания топологии "каскад" для упрощения подключения нескольких устройств в сети.
- Поддержка протоколов Modbus TCP и Modbus UDP: гарантирует совместимость с широким спектром SCADA-систем и программного обеспечения для автоматизации.
- Встроенный веб-сервер: позволяет осуществлять настройку и мониторинг устройства через стандартный веб-браузер без необходимости установки дополнительного программного обеспечения.
- Функции безопасности: поддержка ID, пароля и фильтрации по IP-адресу для защиты от несанкционированного доступа.
- Широкий диапазон рабочих температур: от -40°C до +75°C, что делает модуль подходящим для эксплуатации в различных климатических условиях.
- Защита от перенапряжений и коротких замыканий: встроенные механизмы защиты обеспечивают надёжную работу устройства в промышленных средах.
Модуль ET-7242-UT CR предназначен для использования в различных областях промышленной автоматизации, включая системы управления оборудованием, мониторинг и управление процессами, а также в приложениях, где требуется удалённое управление цифровыми выходами. Его возможности по интеграции с существующими системами и поддержка стандартных протоколов делают его универсальным решением для предприятий, стремящихся повысить эффективность и надёжность своих автоматизированных процессов.
Преимущества использования модуля ET-7242-UT CR включают:
- Упрощение инфраструктуры сети: благодаря встроенному 2-портовому Ethernet-коммутатору можно минимизировать количество необходимых сетевых устройств.
- Гибкость в установке: возможность монтажа на DIN-рейку, а также настольный и настенный монтаж обеспечивают удобство размещения устройства в различных условиях.
- Надёжность и долговечность: защита от перенапряжений, коротких замыканий и широкий диапазон рабочих температур гарантируют стабильную работу модуля в сложных промышленных средах.
Модуль ET-7242-UT CR от ICP DAS является надёжным и эффективным решением для предприятий, требующих интеграции цифровых выходов в свои системы автоматизации с использованием Ethernet-сети. Его технические характеристики и функциональные возможности обеспечивают высокую производительность и гибкость при эксплуатации в различных промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 x 76 x 38 |
| Индикаторы ввода/вывода | Есть |
| Потребление тока | 3.2 Вт макс. |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Нет |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Нет |
| Температура хранения, °C | -40 ~ +75 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -40 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Нет |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита от перенапряжения | ±2 кВ для линии питания 60 В пост. |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | 1500 |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Защита от короткого замыкания | Есть |
| Количество каналов дискретного вывода | 16 |
| Защита от перегрузки | 1.3 А |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Установка безопасного значения | Есть, настраивается программно |
| Тип подключения каналов дискретного вывода | Sink |
| Тип каналов дискретного вывода | Тип 'открытый коллектор', изолированный |
| Максимальная нагрузка на канал | 650 мА |
| Установка значения при подаче питания | Есть, настраивается программно |
| Тип каналов | Дискретный вывод |
| Тип устройства | Модуль дискретного вывода |
