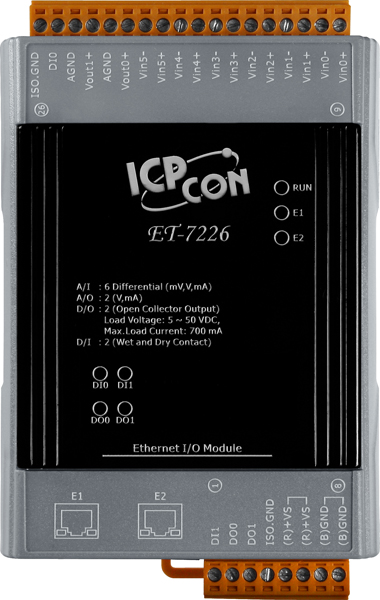

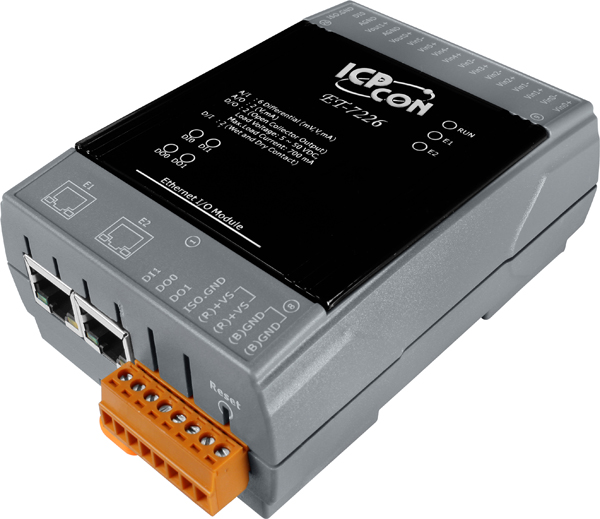

Модуль ET-7226 CR Ethernet I/O Module with 2-port Ethernet Switch, with 6-ch AI, 2-ch AO, 2-ch DI, 2

Модуль ET-7226 CR от ICP DAS представляет собой промышленное устройство ввода-вывода с двумя портами Ethernet, оснащённое встроенным 2-портовым Ethernet-коммутатором. Он обеспечивает 6 каналов аналогового ввода, 2 канала аналогового вывода, 2 канала дискретного ввода и 2 канала дискретного вывода, что делает его универсальным решением для различных задач автоматизации.

Ключевые технические особенности модуля включают:

• Аналоговый ввод: 6 дифференциальных каналов с разрешением 16 бит, поддерживающих различные диапазоны входных сигналов по напряжению (±500 мВ, ±1 В, ±5 В, ±10 В) и току (0–20 мА, 4–20 мА, ±20 мА). Частота дискретизации составляет 10 Гц в обычном режиме и 50 Гц в ускоренном режиме. Входное сопротивление по напряжению — 2 МОм, по току — 125 Ом. Защита от перенапряжения достигает 240 В переменного тока.
• Аналоговый вывод: 2 канала с разрешением 12 бит, поддерживающие выходные сигналы по напряжению (0–5 В, ±5 В, 0–10 В, ±10 В) и току (0–20 мА, 4–20 мА). Максимальная нагрузка по току — 20 мА при 10 В. Выходное сопротивление для тока — 500 Ом.
• Дискретный ввод: 2 канала, поддерживающие как сухие, так и влажные контакты. Для сухих контактов максимальное рабочее расстояние — 500 м. Защита от перенапряжения — 30 В постоянного тока.
• Дискретный вывод: 2 канала с открытым коллектором, максимальный ток нагрузки — 700 мА на канал, напряжение нагрузки — 5–50 В постоянного тока. Защита от короткого замыкания и перегрузки (1,4 А) присутствует.
• Сетевые интерфейсы: 2 порта Ethernet 10/100 Base-TX с разъёмами RJ45, встроенный коммутатор. Поддержка протоколов Modbus TCP и Modbus UDP. Функции безопасности включают ID, пароль и фильтрацию по IP-адресу. Двойной сторожевой таймер обеспечивает надёжность работы модуля и связи.
• Электропитание: Питание через терминальную клемму с диапазоном 12–48 В постоянного тока. Максимальное потребление — 5 Вт. Защита от неверной полярности присутствует.
• Условия эксплуатации: Рабочая температура — от -25 до +75 °C, температура хранения — от -30 до +85 °C. Рабочая влажность — 10–90% без конденсации.
• Защита: Изоляция Ethernet — 1500 В постоянного тока, изоляция I/O — 2500 В постоянного тока. Защита от электростатического разряда (ESD) — 4 кВ для каждого терминала и 8 кВ для случайной точки. Защита от импульсных помех (EFT) — ±4 кВ для линии питания.

Модуль ET-7226 CR предназначен для применения в системах автоматизации, где требуется надёжный сбор и обработка данных с различных типов датчиков и исполнительных механизмов. Он идеально подходит для использования в промышленных контроллерах, системах мониторинга и управления, а также в приложениях, требующих интеграции с существующими сетями Ethernet. Благодаря встроенному коммутатору и поддержке протоколов Modbus, модуль обеспечивает гибкость и масштабируемость при построении распределённых систем автоматизации.

Преимущества модуля ET-7226 CR включают:

• Гибкость конфигурации: Возможность индивидуальной настройки каждого канала ввода/вывода под конкретные требования приложения.
• Надёжность: Двойной сторожевой таймер и защита от перенапряжений обеспечивают стабильную работу в сложных промышленных условиях.
• Интеграция: Поддержка стандартных протоколов Modbus TCP и UDP упрощает интеграцию с различными системами управления и мониторинга.
• Экономия пространства: Компактные размеры и возможность монтажа на DIN-рейку или настенно/настольно позволяют эффективно использовать пространство в распределительных щитах и шкафах управления.

Модуль ET-7226 CR от ICP DAS является надёжным и универсальным решением для задач промышленной автоматизации, обеспечивая высокую гибкость, надёжность и простоту интеграции в существующие системы.
