Артикул:
ET-7224 CR
Характеристики
Полное наименование:
—

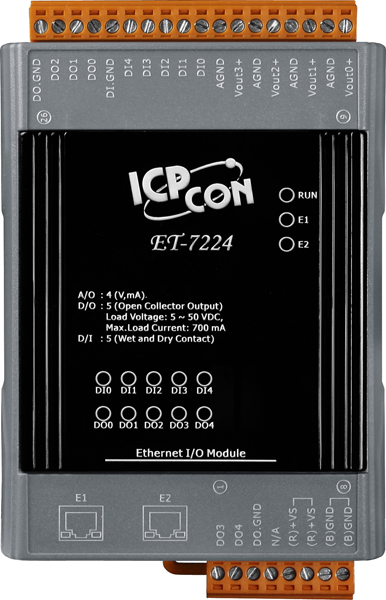

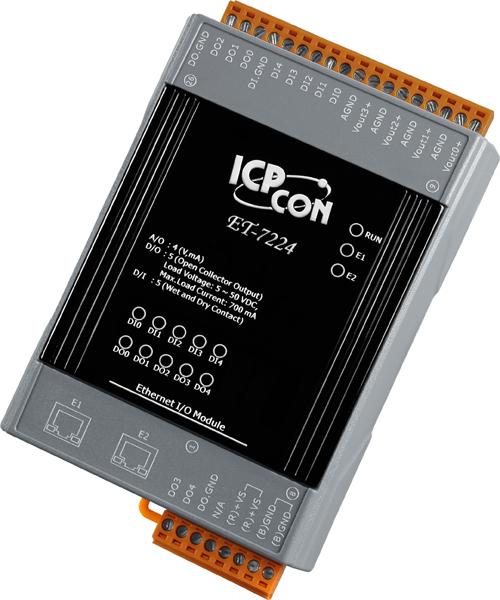

Модуль ET-7224 CR Ethernet I/O Module with 2-port Ethernet Switch, with 4-channels AO, 5-channels DI and 5-channels DO (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль ET-7224 CR от компании ICP DAS представляет собой Ethernet-устройство ввода-вывода, оснащённое встроенным 2-портовым Ethernet-коммутатором. Он предназначен для интеграции в системы автоматизации, требующие надёжного и гибкого управления входами и выходами через сеть Ethernet.
**Ключевые технические особенности:**
- Аналоговый вывод: 4 канала с 12-битной разрядностью ЦАП, поддерживающие диапазоны выходного сигнала по напряжению: 0...5 В, 0...10 В, ±5 В, ±10 В, а также по току: 0...20 мА и 4...20 мА, выбираемые программно.
- Дискретный ввод: 5 каналов, поддерживающих сухой и влажный контакты. Уровень логического "0" составляет 3,5...30 В, а логического "1" — 0...1 В. Приёмник/источник: для сухого контакта — источник, для влажного — NPN/PNP.
- Дискретный вывод: 5 каналов с открытым коллектором, максимальное выходное напряжение — 50 В, максимальный ток на выходе — 600 мА. Приёмник/источник: приёмник (NPN).
- Сетевые интерфейсы: 2 порта Ethernet 10/100 Base T(X) (разъём RJ45) с встроенным коммутатором, поддерживающие протоколы Modbus TCP и Modbus UDP.
- Питание: входное напряжение 12...48 В постоянного тока, потребление тока — 5,2 Вт максимум. Защита от неверной полярности присутствует.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, рабочая влажность 10...90% без конденсации.
- Защита: изоляция Ethernet-портов — 1500 В постоянного тока, изоляция каналов внутренней логики — 2500 В постоянного тока. Защита от перенапряжения: 30 В постоянного тока, ±2 кВ для линии питания, 60 В постоянного тока. Защита от электростатического разряда (ESD) по IEC 61000-4-2: ±4 кВ для каждого канала, ±8 кВ для случайной точки. Защита от быстрых транзиентных помех (EFT) по IEC 61000-4-4: ±4 кВ для линии питания.
**Области применения и целевая аудитория:**
Модуль ET-7224 CR предназначен для использования в системах автоматизации, где требуется интеграция различных типов входов и выходов через Ethernet. Он идеально подходит для промышленных предприятий, объектов энергетики, транспортной инфраструктуры и других областей, где необходима надёжная и гибкая система управления данными.
**Преимущества и совместимость:**
- Интеграция с существующими системами: поддержка протоколов Modbus TCP и Modbus UDP обеспечивает совместимость с широким спектром SCADA-систем и программного обеспечения для автоматизации.
- Гибкость подключения: наличие встроенного 2-портового Ethernet-коммутатора позволяет создавать расширяемые сети без необходимости дополнительных устройств.
- Надёжность: защита от перенапряжений, электростатических разрядов и быстрых транзиентных помех гарантирует стабильную работу в сложных промышленных условиях.
- Удобство монтажа: возможность монтажа на DIN-рейку или настенно обеспечивает гибкость в установке устройства в различных условиях.
Модуль ET-7224 CR от ICP DAS представляет собой надёжное и гибкое решение для интеграции входов и выходов в системы автоматизации через Ethernet, обеспечивая высокую степень совместимости и защиты в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 x 76 x 38 |
| Индикаторы ввода/вывода | Есть |
| Потребление тока | 5.2 Вт макс. |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Тип каналов дискретного ввода | Сухой контакт, Влажный контакт |
| Защита от перенапряжения | 30 В пост. ±2 кВ для линии питания 60 В пост. |
| Входное сопротивление | Нет |
| Количество каналов дискретного ввода | 5 |
| Напряжение в закрытом состоянии | Сухой контакт: Открытый Влажный контакт: +3.5 ~ +30 В пост. |
| Тип подключения каналов дискретного ввода | Влажный контакт: Source Сухой контакт: Sink |
| Напряжение в открытом состоянии | Влажный контакт: +1 В пост.макс. Сухой контакт: Замкнут на GND |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Нет |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Нет |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Нет |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | 1500 |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Обнаружение обрыва кабеля | Есть, +4 ~ +20 мА |
| Нагрузочная способность выхода по напряжению | 10 В при 20 мА |
| Количество каналов ЦАП | 4 |
| Установка безопасного значения | Есть, настраивается программно |
| Индивидуальная настройка каналов | Есть |
| Установка значения при подаче питания | Есть, настраивается программно |
| Сопротивление нагрузки | 500 Ом |
| Точность ЦАП | ±0.1% ±0.1% от полного диапазона |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В |
| Диапазон выходных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА Выбирается джампером |
| Разрешение ЦАП | 12 бит |
| Защита от короткого замыкания | Есть |
| Количество каналов дискретного вывода | 5 |
| Защита от перегрузки | 1.4 A |
| Напряжение нагрузки | +5 ~ +50 В пост. |
| Тип подключения каналов дискретного вывода | Sink |
| Тип каналов дискретного вывода | Тип 'открытый коллектор', изолированный |
| Максимальная нагрузка на канал | 700 мА |
| Максимальная частота входного сигнала | 100 Гц |
| Максимальное разрешение счетчика | 32 бита |
| Минимальная ширина импульса | 5 мс |
| Тип каналов | Аналоговый вывод Дискретный ввод Дискретный вывод |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового вывода |
