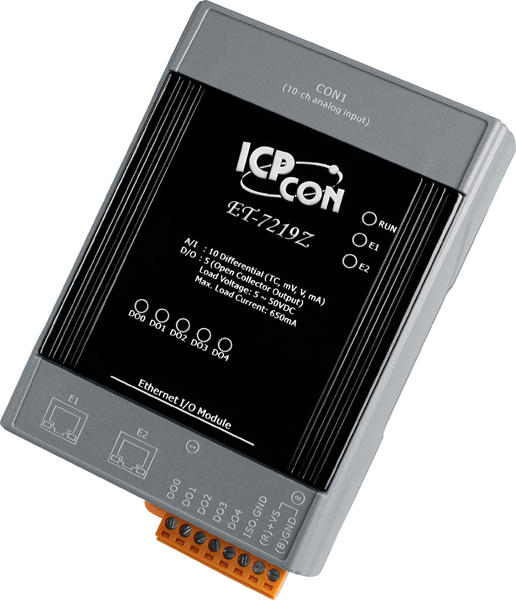

Модуль ET-7219Z/S CR Ethernet I/O Module with 2-port Ethernet Switch with 10-ch universal AI, 5-ch D

Артикул: ET-7219Z/S CR
Характеристики
Полное наименование:
—
Модуль ET-7219Z/S CR Ethernet I/O Module with 2-port Ethernet Switch with 10-ch universal AI, 5-ch DO with DB-1820 Daughter Board (RoHS)
Срок гарантии
—
12 мес.
270 643 тенге/шт
Варианты цен
270 643 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль ET-7219Z/S CR от компании ICP DAS представляет собой Ethernet-устройство ввода/вывода с двумя портами Ethernet-коммутатора, оснащённое 10 универсальными аналоговыми входами и 3 цифровыми выходами. Этот модуль предназначен для интеграции в системы автоматизации, требующие точного измерения и обработки аналоговых сигналов.

Ключевые технические особенности модуля ET-7219Z/S CR включают:

  • Универсальные аналоговые входы: 10 дифференциальных каналов, поддерживающих различные типы сигналов, включая термопары, напряжение и ток. Каждый канал оснащён автоматической компенсацией холодного спая, обеспечивая стабильность и точность измерений в полевых условиях.
  • Цифровые выходы: 3 канала с возможностью настройки как выходов сигнализации, оснащённых защитой от короткого замыкания и перегрузки.
  • Встроенный Ethernet-коммутатор: 2 порта 10/100 Base-T(X) (разъём RJ45) с возможностью организации топологии «каскад» (Daisy-Chain), что упрощает расширение системы без необходимости дополнительных сетевых устройств.
  • Протоколы связи: Поддержка Modbus TCP и Modbus UDP, обеспечивающая совместимость с широким спектром промышленного оборудования и систем управления.
  • Функции безопасности: Механизмы защиты от перенапряжений (ESD, EFT, Surge), а также функции безопасности, включая ID, пароль и фильтрацию по IP-адресу, повышающие надёжность эксплуатации в промышленных условиях.
  • Условия эксплуатации: Рабочая температура от -25°C до +75°C, температура хранения от -30°C до +85°C, рабочая влажность от 10% до 90% без конденсации, что делает модуль пригодным для использования в различных климатических зонах.
  • Питание: Возможность питания через терминальную клемму от 12 до 48 В постоянного тока, с защитой от неверной полярности, а также потребление тока до 3,4 Вт, что обеспечивает экономичное использование энергии.

Модуль ET-7219Z/S CR предназначен для применения в различных областях промышленной автоматизации, включая системы управления зданиями, автоматизацию производственных процессов, мониторинг и управление оборудованием, а также в системах удалённого обслуживания и диагностики. Его возможности по интеграции с различными типами аналоговых сигналов и цифровыми выходами делают его универсальным решением для задач сбора и обработки данных в реальном времени.

Преимущества использования модуля ET-7219Z/S CR включают:

  • Гибкость конфигурации: Возможность индивидуальной настройки каждого канала аналогового входа под различные типы сигналов, что упрощает интеграцию с существующим оборудованием.
  • Надёжность: Встроенные механизмы защиты и функции безопасности обеспечивают стабильную работу устройства в сложных промышленных условиях.
  • Удобство монтажа: Компактные габариты (120 x 76 x 38 мм) и возможность монтажа на DIN-рейку, а также настольный и настенный монтаж, обеспечивают гибкость в установке устройства в различных средах.
  • Экономичность: Эффективное потребление энергии и возможность питания от различных источников делают модуль экономически выгодным решением для предприятий.

Модуль ET-7219Z/S CR от ICP DAS является надёжным и гибким решением для интеграции в системы автоматизации, требующие точного сбора и обработки аналоговых и цифровых сигналов, обеспечивая высокую степень совместимости и надёжности в эксплуатации.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 120 x 76 x 38
Индикаторы ввода/вывода Есть
Потребление тока 3.4 Вт макс.
Частота дискретизации 10 Гц (общая)
Температурный дрейф нуля ±0.5 мкВ/°C
Температурный дрейф шкалы ±25 ppm/°C
Сторожевой таймер Есть, Модуль (0.8 сек.), Связь (выбирается программно)
Материал корпуса Пластик
Монтаж На DIN-рейку
Настольный/настенный
Системные индикаторы Есть
Индикаторы питания по PoE Нет
Защита от неверной полярности Есть
Питание через терминальную клемму Есть, 12 ~ 48 В пост.тока
Питание по PoE Нет
Температура хранения, °C -30 ~ +85
Рабочая влажность, % 10 ~ 90, без образования конденсата
Рабочая температура, °C -25 ~ +75
Функции безопасности ID
Пароль
Фильтр по IP-адресу
Порты Ethernet 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
Протоколы Ethernet Modbus TCP
Modbus UDP
Порты PoE Нет
Изоляция каналов внутренней логики 2500 В пост.тока
Защита EFT (IEC 61000-4-4) ±4 кВ для линии питания
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
±8 кВ для случайной точки
Напряжение изоляции, В 1500
Встроенный web-сервер Есть
Возможность парного соединения Есть
Web-интерфейс Есть
Тип каналов аналогового ввода Дифференциальные
Индивидуальная настройка каналов Есть
Защита от перенапряжения 240 Vrms
60 В пост.
Обнаружение обрыва кабеля Есть
Подавление синфазных помех (Общий режим) 86 дБ
Изоляция виртуальных каналов Есть, 400 В пост.тока
Диапазон входных сигналов по типу термопары J, K, T, E, R, S, B, N, C, L, M, LDIN43710
Стабильное значение температурного вывода для полевых устройств Есть
Постоянный вывод температуры Есть
Подавление синфазных помех (Номинальный режим) 100 дБ
Диапазон входных сигналов по току ±20 мА
0 ~ 20 мА
4 ~ 20 мА
Требуется внешний резистор 125 Ом
Входное сопротивление >300 кОм
Точность АЦП ±0.1% или лучше
Разрешение АЦП 16 бит
Диапазон входных сигналов по напряжению ±150 мВ
±5 В
±10 В
±100 мВ
±15 мВ
±2.5 В
±50 мВ
±500 мВ
±1 В
Количество каналов АЦП 10
Защита от короткого замыкания Есть
Количество каналов дискретного вывода 5
Защита от перегрузки 1.4 A
Напряжение нагрузки +5 ~ +50 В пост.
Установка безопасного значения Есть, настраивается программно
Тип подключения каналов дискретного вывода Sink
Тип каналов дискретного вывода Тип 'открытый коллектор', изолированный
Максимальная нагрузка на канал 700 мА
Установка значения при подаче питания Есть, настраивается программно
Тип каналов Аналоговый ввод
Дискретный вывод
Тип устройства Модуль дискретного вывода
Модуль аналогового ввода
