Модуль ET-7219Z/S3 CR Ethernet I/O Module with 2-port Ethernet Switch with 10-ch universal AI, 5-ch

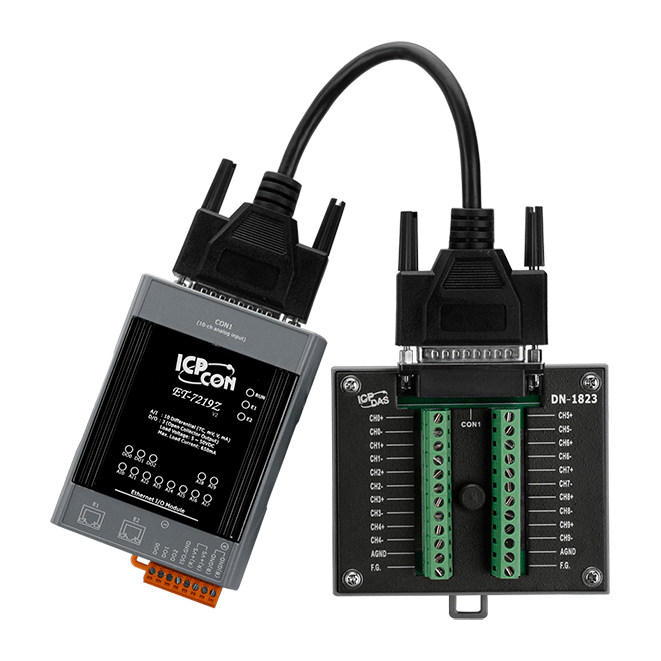

Модуль ET-7219Z/S3 CR от компании ICP DAS представляет собой Ethernet-устройство ввода-вывода, оснащённое 10 дифференциальными каналами аналогового ввода и 5 каналами дискретного вывода. Встроенный 2-портовый Ethernet-коммутатор обеспечивает эффективную передачу данных и возможность парного соединения, что делает его идеальным для применения в промышленных системах автоматизации.

Ключевые технические особенности модуля включают:

• Аналоговый ввод: 10 дифференциальных каналов с разрешением 16 бит и частотой дискретизации 10 Гц, поддерживающие различные диапазоны входных сигналов по напряжению и току, включая ±1 В, ±10 В, ±20 мА и другие.
• Дискретный вывод: 5 каналов с открытым коллектором, способных управлять нагрузками до 700 мА при напряжении от 5 до 50 В постоянного тока.
• Сетевые интерфейсы: 2 порта Ethernet 10/100 Base T(X) с разъёмами RJ45, поддерживающие протоколы Modbus TCP и Modbus UDP, а также возможность парного соединения для повышения надёжности.
• Защита: Изоляция каналов внутренней логики на уровне 1500 В, защита от перенапряжения до 240 В для линии питания и ±200 В для общего режима, а также защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки.
• Условия эксплуатации: Рабочая температура от -25 до +75°C, температура хранения от -30 до +80°C, рабочая влажность от 10% до 90% без образования конденсата.
• Функции безопасности: Поддержка пароля и фильтрации по IP-адресу для защиты от несанкционированного доступа.
• Монтаж: Возможность монтажа на DIN-рейку, а также настольный и настенный варианты установки, что обеспечивает гибкость в размещении устройства в различных промышленных средах.

Модуль ET-7219Z/S3 CR предназначен для использования в системах автоматизации, где требуется надёжный сбор и обработка аналоговых и дискретных сигналов с возможностью интеграции в Ethernet-сети. Он идеально подходит для применения в таких областях, как промышленный контроль, мониторинг и управление технологическими процессами, а также в системах сбора данных и удалённого управления оборудованием.

Преимущества модуля включают:

• Интегрированная архитектура: Встроенный 2-портовый Ethernet-коммутатор позволяет создавать надёжные и масштабируемые сети без необходимости использования дополнительных сетевых устройств.
• Гибкость подключения: Поддержка различных диапазонов входных сигналов и возможность индивидуальной настройки каналов обеспечивают адаптацию устройства под специфические требования различных приложений.
• Надёжность и защита: Высокий уровень защиты от перенапряжений и электростатических разрядов гарантирует стабильную работу устройства в сложных промышленных условиях.
• Удобство монтажа: Компактные габариты и различные варианты монтажа позволяют легко интегрировать модуль в существующие системы автоматизации без значительных изменений в инфраструктуре.

Модуль ET-7219Z/S3 CR от ICP DAS является надёжным и эффективным решением для интеграции в промышленные системы автоматизации, обеспечивая высокую гибкость, надёжность и безопасность при работе с различными типами сигналов и сетевых конфигураций.

Основные характеристики:
