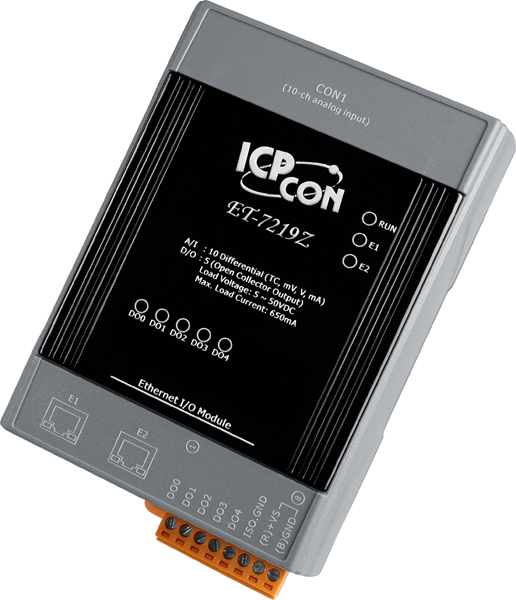

Модуль ET-7219Z/S2 CR Ethernet I/O Module with 2-port Ethernet Switch with 10-ch universal AI, 5-ch

Модуль ET-7219Z/S2 CR от компании ICP DAS представляет собой высококачественное Ethernet-устройство ввода-вывода, оснащённое 10 универсальными аналоговыми входами и 5 дискретными выходами. Встроенный 2-портовый Ethernet-коммутатор обеспечивает гибкость подключения и расширение системы без необходимости дополнительных сетевых устройств.

Ключевые технические особенности модуля включают:

• Аналоговые входы: 10 дифференциальных каналов с диапазоном входных сигналов по напряжению от ±1 мВ до ±5 В и по току от 0 до 20 мА, поддерживающие различные типы термопар (J, K, T, E, R, S, B, N, C, L, M, LDIN43710) для точных измерений температуры.
• Дискретные выходы: 5 каналов с открытым коллектором, обеспечивающие максимальный выходной ток до 700 мА и напряжение нагрузки от 5 до 50 В постоянного тока, с защитой от короткого замыкания и перегрузки.
• Сетевые интерфейсы: 2 порта Ethernet 10/100 Base-T(X) с разъёмами RJ45, встроенный коммутатор, поддерживающий протоколы Modbus TCP и Modbus UDP для эффективной передачи данных.
• Электромагнитная совместимость: Защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки, а также защита от быстрых переходных процессов (EFT) до ±4 кВ для линии питания, соответствующие стандартам IEC 61000-4-2 и IEC 61000-4-4.
• Температурный диапазон: Рабочая температура от -25 до +75°C и температура хранения от -30 до +80°C, что делает модуль подходящим для эксплуатации в различных климатических условиях.
• Функции безопасности: Возможность установки пароля и фильтрации по IP-адресу для защиты от несанкционированного доступа.
• Монтаж: Компактные габариты (76 x 120 x 38 мм) и возможность монтажа на DIN-рейку, а также настольного или настенного монтажа, обеспечивают гибкость в установке устройства.

Модуль ET-7219Z/S2 CR предназначен для использования в промышленных системах автоматизации, где требуется точный сбор и обработка данных с различных датчиков и исполнительных механизмов. Он идеально подходит для применения в таких областях, как:

• Системы мониторинга и управления технологическими процессами;
• Автоматизация зданий и инфраструктуры;
• Энергетика и распределение электроэнергии;
• Системы управления водоснабжением и водоотведением;
• Производственные линии и оборудование с необходимостью интеграции различных типов датчиков и исполнительных устройств.

Преимущества модуля ET-7219Z/S2 CR включают:

• Интегрированность: Встроенный 2-портовый Ethernet-коммутатор позволяет создавать расширяемые сети без дополнительных устройств;
• Гибкость: Поддержка различных типов входных сигналов и термопар обеспечивает совместимость с широким спектром датчиков;
• Надёжность: Высокий уровень защиты от электромагнитных помех и внешних воздействий гарантирует стабильную работу в сложных промышленных условиях;
• Удобство монтажа: Компактные размеры и различные варианты монтажа упрощают установку и интеграцию в существующие системы;
• Безопасность: Функции защиты от несанкционированного доступа обеспечивают безопасность данных и системы в целом.

Модуль ET-7219Z/S2 CR является надёжным и эффективным решением для интеграции в промышленные системы автоматизации, обеспечивая высокую точность измерений, гибкость подключения и защиту данных, что делает его идеальным выбором для широкого спектра приложений в B2B-сегменте.

Основные характеристики:
