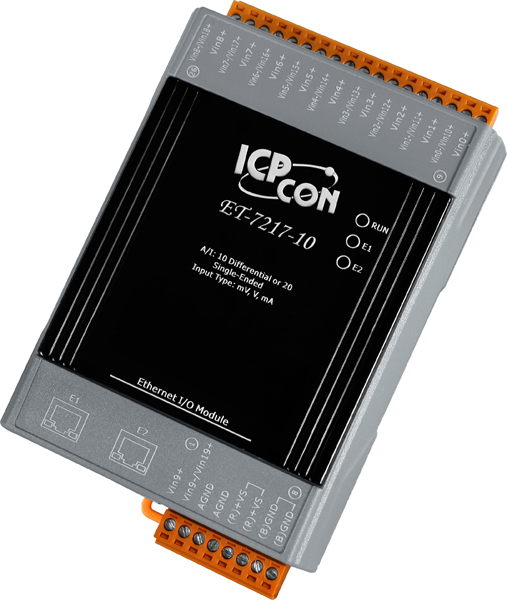

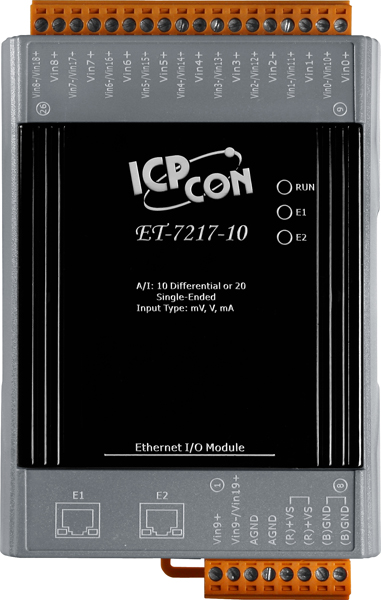

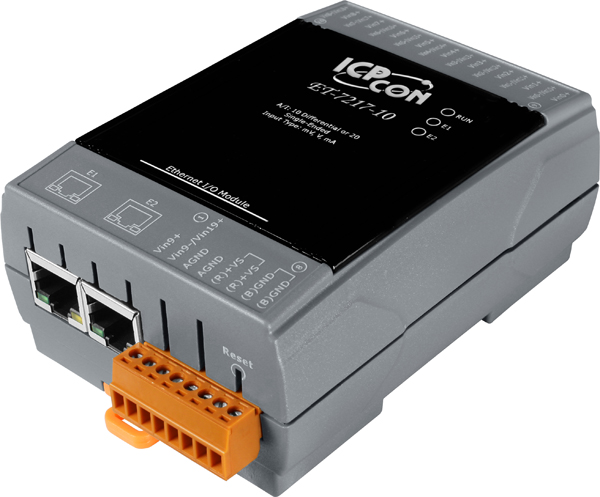

Модуль ET-7217-10 CR от ICP DAS представляет собой Ethernet-устройство с 10 или 20 каналами аналогового ввода, оснащённое встроенным 2-портовым Ethernet-коммутатором. Это решение предназначено для интеграции в промышленные системы автоматизации, обеспечивая эффективный сбор и передачу данных с различных датчиков и устройств.
Ключевые технические особенности модуля включают:
- Аналоговые входы: 10 дифференциальных или 20 потенциальных каналов, программно настраиваемых, с разрешением 16 бит и точностью ±0,1% в обычном режиме и ±0,5% в ускоренном режиме. Частота дискретизации достигает 50 Гц в ускоренном режиме.
- Диапазоны входных сигналов: поддержка токовых сигналов 0–20 мА, ±20 мА и 4–20 мА (требуется внешний резистор 125 Ом).
- Температурные характеристики: температурный дрейф нуля составляет ±20 мкВ/°C, а шкалы — ±25 ppm/°C, что обеспечивает стабильность показаний в широком диапазоне температур.
- Защита от перенапряжений: дифференциальное подключение выдерживает до 240 Vrms, ассиметричное — более 150 Vrms, а общая защита от перенапряжений составляет ±200 В постоянного тока.
- Сетевые возможности: два порта Ethernet 10/100 Base T(X) с разъёмами RJ45, встроенный коммутатор, поддержка протоколов Modbus TCP и Modbus UDP, магнитная изоляция портов Ethernet — 1,5 кВ.
- Питание: питание через терминальную клемму от 12 до 48 В постоянного тока, максимальное потребление — 3,6 Вт. Защита от неверной полярности присутствует.
- Условия эксплуатации: рабочая температура от -25 до +75°C, температура хранения от -30 до +85°C, рабочая влажность от 10 до 90% без конденсации.
- Функции безопасности: поддержка ID, пароля и фильтрации по IP-адресу для защиты от несанкционированного доступа.
- Монтаж: возможен на DIN-рейку, настольный или настенный монтаж. Габаритные размеры устройства составляют 120 x 76 x 38 мм.
Модуль ET-7217-10 CR предназначен для использования в промышленных приложениях, где требуется сбор и передача данных с аналоговых датчиков в реальном времени. Он идеально подходит для систем мониторинга и управления, автоматизации процессов, а также для интеграции в SCADA-системы. Возможность питания от PoE (Power over Ethernet) отсутствует, что делает его удобным для установки в местах с ограниченным доступом к источникам питания.
Преимущества модуля включают:
- Гибкость конфигурации: возможность выбора между дифференциальными и потенциальными входами, а также настройка количества каналов (10 или 20) в зависимости от потребностей системы.
- Высокая точность и стабильность: 16-битное разрешение и минимальные температурные дрейфы обеспечивают точные измерения в различных условиях эксплуатации.
- Надёжность и защита: наличие защиты от перенапряжений и изоляции каналов внутренней логики гарантирует долговечность и безопасность работы устройства в промышленных средах.
- Удобство монтажа: компактные размеры и различные варианты монтажа позволяют интегрировать модуль в существующие системы без значительных изменений.
Модуль ET-7217-10 CR совместим с различными промышленными устройствами и системами, поддерживающими протоколы Modbus TCP и Modbus UDP. Его можно интегрировать в существующие сети Ethernet, обеспечивая эффективный сбор и передачу данных с аналоговых датчиков. Благодаря встроенному 2-портовому коммутатору, устройство может быть использовано для расширения сети без необходимости дополнительного оборудования. Это делает его идеальным выбором для предприятий, стремящихся повысить эффективность и надёжность своих автоматизированных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 x 76 x 38 |
| Индикаторы ввода/вывода | Нет |
| Потребление тока | 3.6 Вт макс. |
| Температурный дрейф нуля | ±20 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Частота дискретизации | Ускоренный режим: 50 Гц (Общая) |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Нет |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Нет |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Нет |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита от перенапряжения | ±2 кВ для линии питания Дифференциальное подключение: 240 Vrms, Ассиметричное подключение: >150 Vrms |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | 1500 |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Тип каналов аналогового ввода | 10 дифференциальных или 20 потенциальных, выбирается программно |
| Индивидуальная настройка каналов | Есть |
| Обнаружение обрыва кабеля | Есть |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Изоляция виртуальных каналов | Есть, 400 В пост.тока |
| Защита по току | Есть, 50 мА при 110 В пост. |
| Общая защита от перенапряжения | ±200 В пост.тока |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Требуется внешний резистор 125 Ом |
| Входное сопротивление | По току: 125 Ом По напряжению: 2 МОм (дифф.), 1 МОм (потенц.) |
| Точность АЦП | Обычный режим: ±0.1% Ускоренный режим: ±0.5% или лучше |
| Разрешение АЦП | 16 бит |
| Диапазон входных сигналов по напряжению | ±150 мВ ±5 В ±10 В ±500 мВ ±1 В |
| Количество каналов АЦП | 10 20 |
| Тип каналов | Аналоговый ввод |
| Тип устройства | Модуль аналогового ввода |
