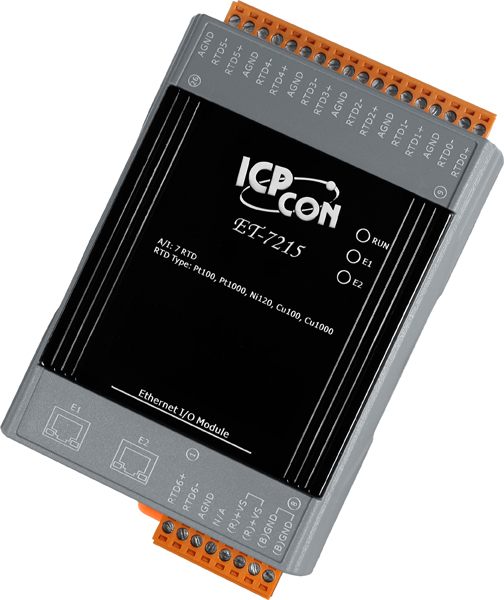

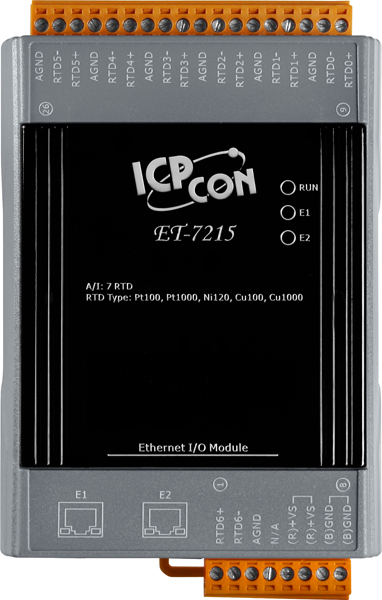

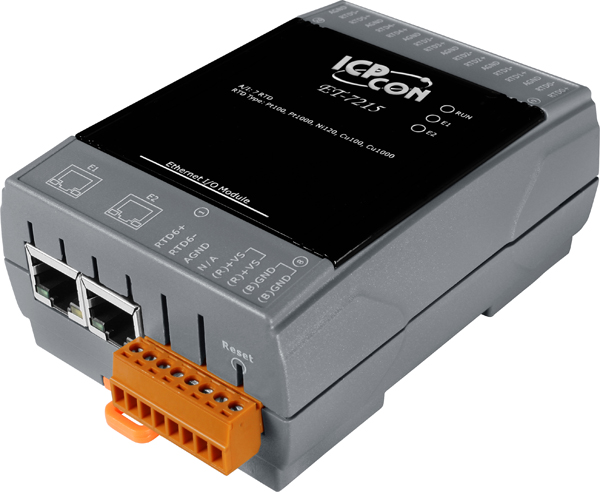

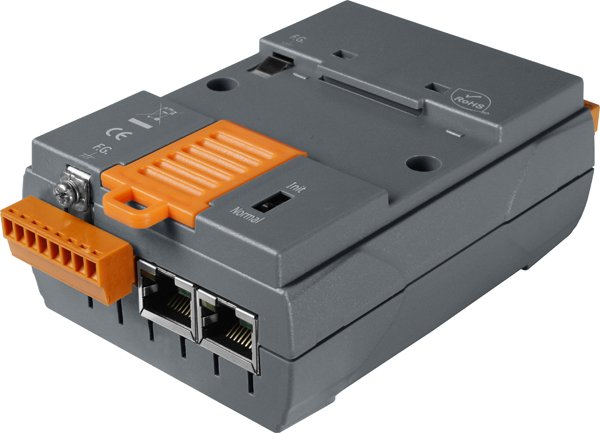

Модуль ET-7215 CR от компании ICP DAS представляет собой промышленное устройство ввода-вывода, предназначенное для интеграции в системы автоматизации и мониторинга. Он оснащён двумя портами Ethernet, функционирующими как 2-портовый Ethernet-коммутатор, и предоставляет 7 каналов для подключения термосопротивлений различных типов, включая Pt100, Pt1000, Ni120, Cu100 и Cu1000. Это позволяет осуществлять точный мониторинг температуры в широком диапазоне промышленных приложений.
Ключевые технические особенности модуля включают:
- Частота дискретизации: 12 Гц, обеспечивающая своевременную обработку данных.
- Разрешение АЦП: 16 бит, что гарантирует высокую точность измерений.
- Температурный дрейф нуля: ±0,5 мкВ/°C, минимизируя погрешности, связанные с изменениями температуры окружающей среды.
- Температурный дрейф шкалы: ±20 мкВ/°C, обеспечивая стабильность показаний в различных температурных условиях.
- Входное сопротивление: более 1 МОм, что позволяет подключать датчики с высоким сопротивлением без значительных потерь сигнала.
- Защита от перенапряжения: ±2 кВ для линии питания, 110 В пост./перем., обеспечивая надежную работу в условиях электромагнитных помех.
- Защита ESD (IEC 61000-4-2): ±4 кВ для каждого канала, ±8 кВ для случайной точки, повышая устойчивость к статическим разрядам.
- Изоляция каналов внутренней логики: 3000 В пост.тока, предотвращая влияние внешних помех на внутренние компоненты устройства.
- Сторожевой таймер: аппаратный (0,8 сек.) и программный, обеспечивая надежность и устойчивость системы к сбоям.
- Функции безопасности: ID, пароль, фильтр по IP-адресу, гарантируя защиту от несанкционированного доступа.
- Питание: через терминальную клемму, 12 ~ 48 В постоянного тока, с защитой от неверной полярности, обеспечивая гибкость в выборе источника питания.
- Рабочая температура: от -25 до +75°C, позволяя использовать модуль в различных климатических условиях.
- Габаритные размеры: 120 x 76 x 38 мм, с возможностью монтажа на DIN-рейку или настенно/настольно, обеспечивая удобство установки в ограниченных пространствах.
Модуль ET-7215 CR идеально подходит для применения в системах автоматизации зданий, промышленных процессах, энергетике и других областях, где требуется точный мониторинг температуры с возможностью интеграции в существующие сети Ethernet. Его способность работать как 2-портовый Ethernet-коммутатор позволяет оптимизировать использование сетевых ресурсов и упростить архитектуру системы. Совместимость с промышленными протоколами Modbus TCP и Modbus UDP обеспечивает легкую интеграцию с различными контроллерами и SCADA-системами, расширяя возможности применения модуля в разнообразных промышленных решениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 x 76 x 38 |
| Индикаторы ввода/вывода | Нет |
| Потребление тока | 3.0 Вт макс. |
| Частота дискретизации | 12 Гц (общая) |
| Температурный дрейф нуля | ±0.5 мкВ/°C |
| Тип подключаемых датчиков | Pt100, Pt1000, Ni120, Cu100, Cu1000 |
| Температурный дрейф шкалы | ±20 мкВ/°C |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Нет |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Нет |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Нет |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита от перенапряжения | ±2 кВ для линии питания 110 В пост./перем. |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | 1500 |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Тип каналов аналогового ввода | Дифференциальные (2/3-проводные) |
| Индивидуальная настройка каналов | Есть |
| Подавление синфазных помех (Общий режим) | 150 дБ |
| Измерение сопротивления | 3.2 кОм макс. |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Входное сопротивление | >1 МОм |
| Точность АЦП | ±0.05% |
| Разрешение АЦП | 16 бит |
| Количество каналов АЦП | 7 |
| Тип каналов | Аналоговый ввод |
| Тип устройства | Модуль аналогового ввода |
