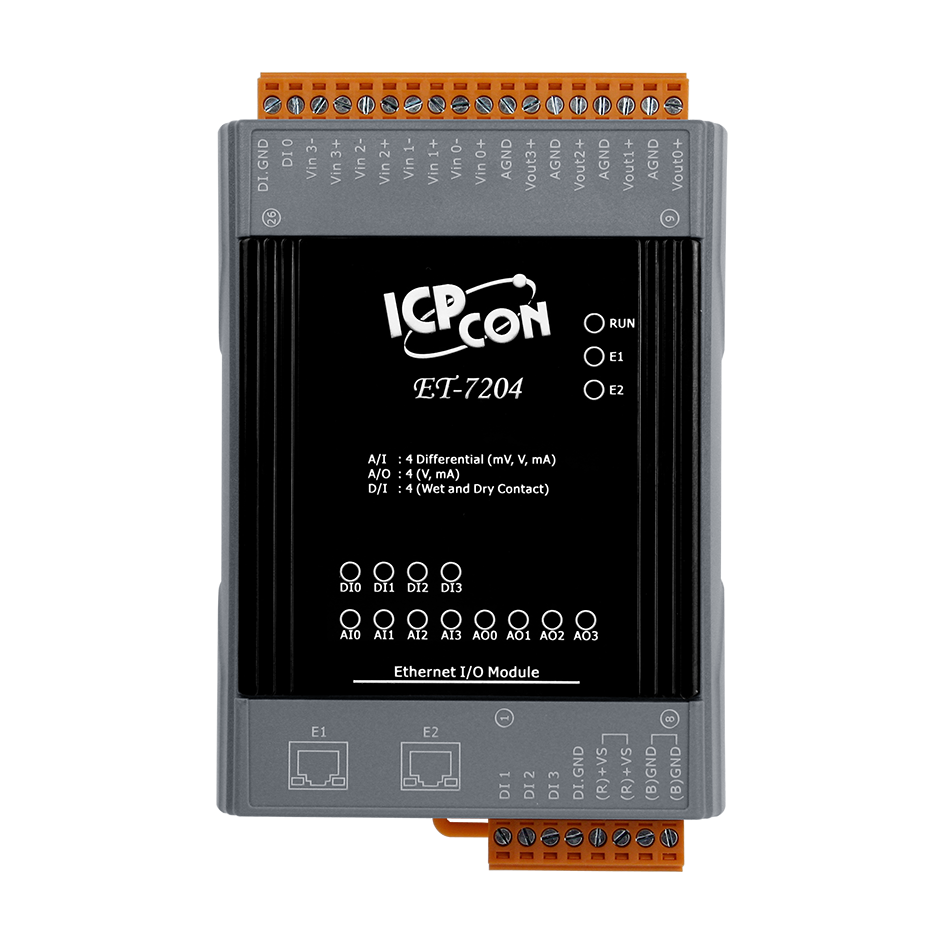

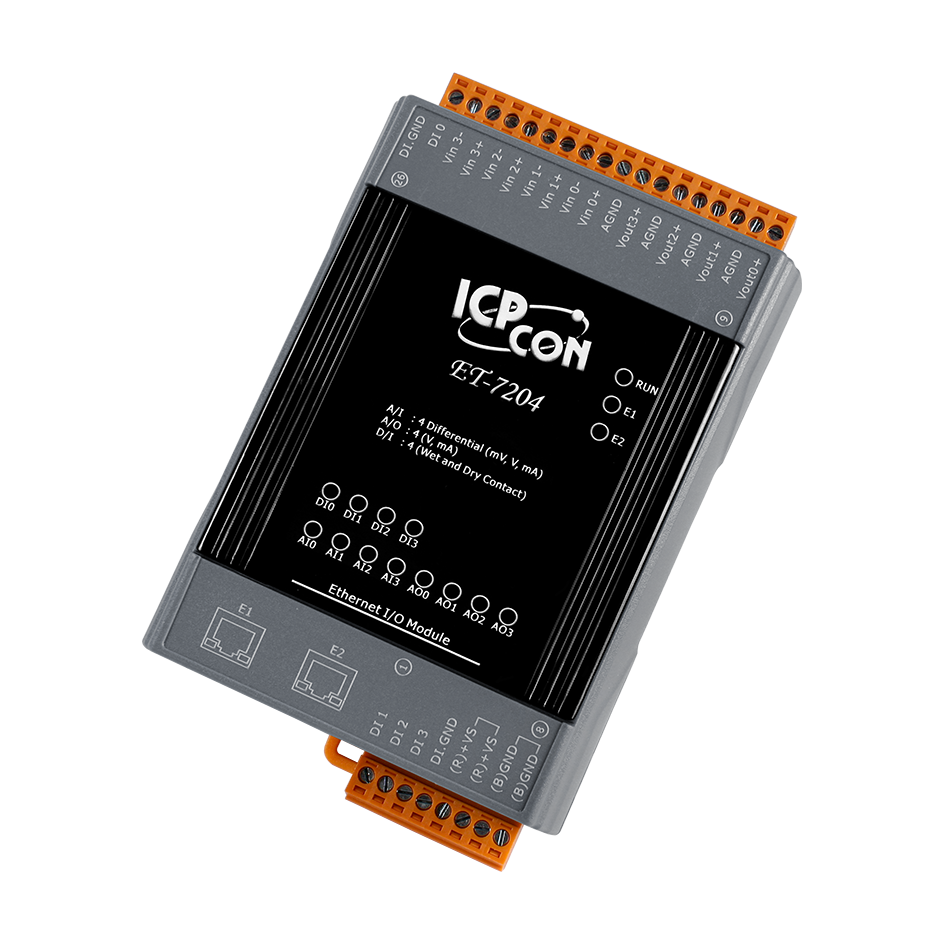

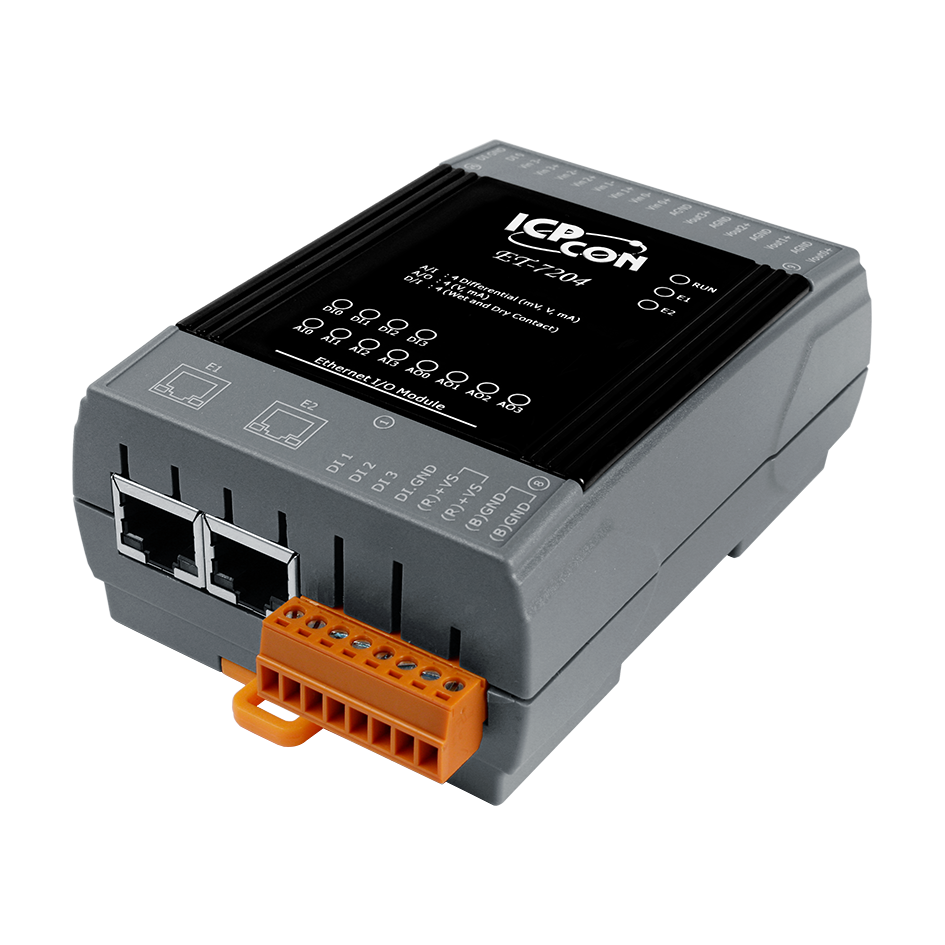

Модуль ET-7204 CR Ethernet I/O Module with 2-port Ethernet Switch, with 4-channels AI, 4-channels AO

Модуль ET-7204 CR от ICP DAS представляет собой многофункциональное устройство, предназначенное для интеграции в системы автоматизации и мониторинга. Он оснащён четырьмя аналоговыми входами, четырьмя аналоговыми выходами и четырьмя цифровыми входами, что делает его универсальным решением для различных промышленных приложений.

Ключевые технические особенности модуля включают:

• Аналоговые входы: 4 канала с возможностью программной настройки диапазонов: ±500 мВ, ±1 В, ±5 В, ±10 В, ±20 мА, 0–20 мА и 4–20 мА. Каждый вход защищён от перенапряжений до 240 В переменного тока.
• Аналоговые выходы: 4 канала с диапазонами: ±5 В, ±10 В, 0–20 мА и 4–20 мА, выбираемыми с помощью джампера.
• Цифровые входы: 4 канала, поддерживающие как сухие, так и влажные контакты, с защитой от перенапряжений до 70 В постоянного тока.
• Сетевые интерфейсы: 2 порта Ethernet 10/100 Base-T(X) с встроенным коммутатором, поддерживающие протоколы Modbus TCP и Modbus UDP для обеспечения гибкости в коммуникации.
• Питание: Возможность питания через терминальную клемму (12–48 В постоянного тока) или по технологии Power over Ethernet (PoE) согласно стандарту IEEE 802.3af, Class 1.
• Защита: Изоляция каналов внутренней логики на уровне 2500 В постоянного тока и защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала.
• Температурный диапазон: Рабочая температура от –25°C до +75°C, что позволяет использовать модуль в различных климатических условиях.

Области применения модуля ET-7204 CR включают:

• Автоматизация зданий: Сбор и обработка данных с различных датчиков для управления системами отопления, вентиляции и кондиционирования воздуха.
• Промышленная автоматизация: Интеграция в системы управления производственными процессами, мониторинг состояния оборудования и сбор данных с датчиков.
• Машиностроение: Использование в системах контроля и диагностики машин и механизмов для повышения их эффективности и надёжности.
• Удалённое обслуживание и диагностика: Обеспечение удалённого мониторинга и диагностики оборудования, что снижает время простоя и повышает эффективность обслуживания.
• Тестовое оборудование: Применение в лабораториях и испытательных стендах для моделирования различных сигналов и условий работы.

Преимущества модуля ET-7204 CR включают:

• Гибкость подключения: Два порта Ethernet с возможностью организации топологии "каскад" (Daisy-Chain) для упрощения прокладки кабелей и расширения системы.
• Удобство настройки: Встроенный веб-сервер и поддержка веб-интерфейса HMI позволяют легко настраивать и мониторить устройство через стандартный браузер.
• Надёжность: Двойной сторожевой таймер (watchdog) обеспечивает автоматическую перезагрузку модуля в случае сбоев, повышая общую надёжность системы.
• Безопасность: Функции безопасности, включая идентификацию по ID, пароль и фильтрацию по IP-адресу, защищают систему от несанкционированного доступа.
• Устойчивость к внешним воздействиям: Защита от перенапряжений, электростатических разрядов и электромагнитных помех обеспечивает стабильную работу в промышленных условиях.

Модуль ET-7204 CR совместим с различными системами автоматизации и может интегрироваться с другими устройствами ICP DAS, такими как промышленные компьютеры, контроллеры и другие модули ввода/вывода, обеспечивая комплексные решения для автоматизации и мониторинга.

Основные характеристики:
