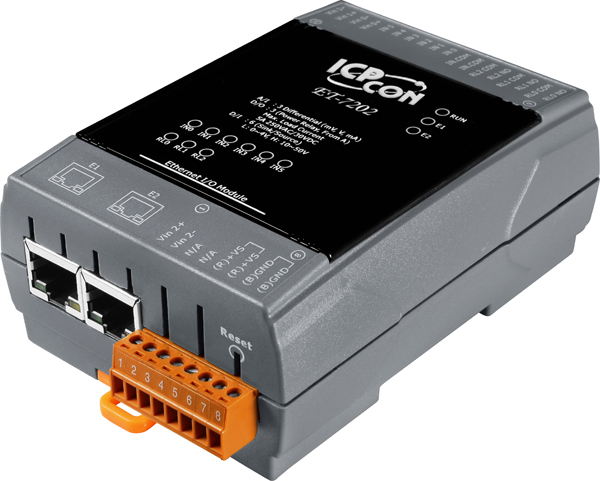

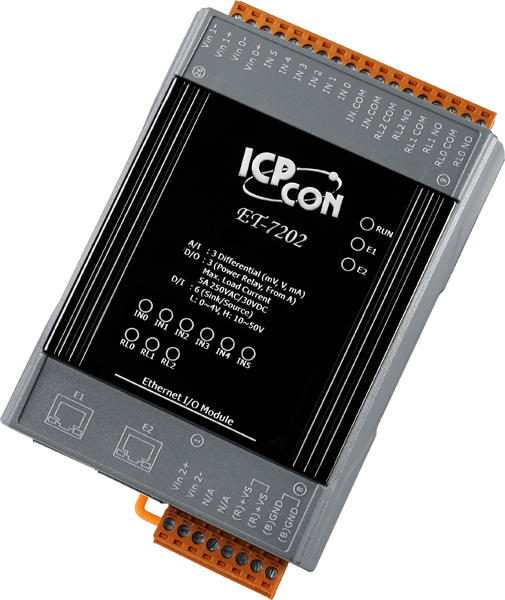

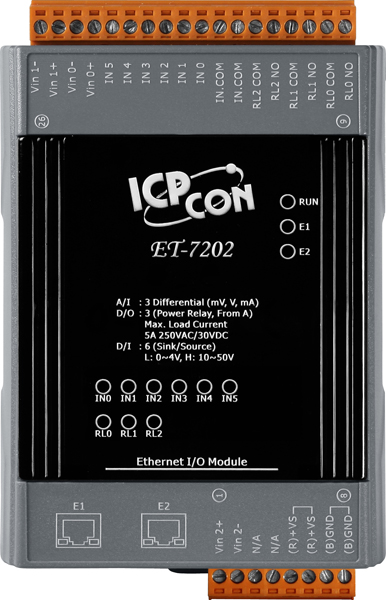

Модуль ET-7202 CR Ethernet I/O Module with 2-port Ethernet Switch, with 3-ch AI, 6-ch DI, 3-ch Relay

Модуль ET-7202 CR от ICP DAS представляет собой промышленное устройство ввода-вывода, оснащённое 3 каналами аналогового ввода, 6 каналами дискретного ввода и 3 каналами релейного вывода. Встроенный 2-портовый Ethernet-коммутатор позволяет организовывать топологию «каскад» для расширения системы без необходимости дополнительных сетевых устройств. Модуль поддерживает протоколы Modbus TCP и Modbus UDP, обеспечивая гибкость в интеграции с различными системами автоматизации.

Ключевые технические особенности модуля включают:

• Аналоговый ввод: 3 дифференциальных канала с разрешением 16 бит и частотой дискретизации 10 Гц в обычном режиме и 50 Гц в ускоренном. Поддерживаются различные диапазоны входных сигналов, включая ±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В, ±20 мА, 0–20 мА и 4–20 мА. Входное сопротивление по напряжению составляет 2 МОм, по току — 125 Ом. Температурный дрейф нуля — ±20 мкВ/°C, шкалы — ±25 ppm/°C. Обнаружение обрыва кабеля доступно для диапазонов 4–20 мА.
• Дискретный ввод: 6 каналов с типом подключения Sink/Source, предназначенных для сухих контактов. Входное сопротивление — 10 кОм при 0,5 Вт. Напряжение в закрытом состоянии — до 4 В постоянного тока, в открытом — 10–50 В постоянного тока. Защита от перенапряжения — до 70 В постоянного тока.
• Релейный вывод: 3 канала с силовыми реле Form A (SPST N.O.), способные переключать нагрузку до 5 А при 25°C. Время переключения реле — 6 мс, время восстановления — 3 мс. Механическая износостойкость — 20 млн переключений при нулевой нагрузке (300 переключений/мин). Внутрикомпонентная изоляция — 3750 В постоянного тока. Возможность программной установки безопасного значения и значения при подаче питания.
• Сетевые порты: 2 порта Ethernet 10/100 Base T(X) с разъёмами RJ45, встроенный коммутатор для организации каскадной топологии.
• Питание: Потребление тока — до 3,8 Вт. Питание через терминальную клемму — 12–48 В постоянного тока. Защита от неверной полярности присутствует.
• Условия эксплуатации: Рабочая температура — от -25°C до +75°C, влажность — 10–90% без конденсации. Размеры модуля — 120 x 76 x 38 мм. Монтаж возможен на DIN-рейку, настольный или настенный.

Модуль ET-7202 CR предназначен для применения в системах автоматизации, где требуется мониторинг и управление аналоговыми и цифровыми сигналами. Он может быть использован в различных отраслях, включая промышленность, энергетику и инфраструктуру. Встроенный Ethernet-коммутатор упрощает расширение системы без необходимости дополнительных сетевых устройств, что делает его удобным для построения распределённых систем сбора данных и управления.

Преимущества модуля включают:

• Гибкость в настройке входных и выходных сигналов благодаря поддержке различных диапазонов и типов сигналов.
• Высокая изоляция и защита от перенапряжений, обеспечивающие надёжную работу в промышленных условиях.
• Встроенный коммутатор для упрощения сетевой инфраструктуры.
• Программируемые функции безопасности, включая установку безопасных значений и значений при подаче питания.

Модуль ET-7202 CR совместим с различными системами автоматизации, поддерживающими протоколы Modbus TCP и Modbus UDP, и может интегрироваться с другими устройствами ICP DAS для создания комплексных решений по сбору и обработке данных.
