Артикул:
ET-7083 CR
Характеристики
Полное наименование:
—
Модуль ET-7083 CR Ethernet I/O Module with 3-ch Encoder/Counter Inputs (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

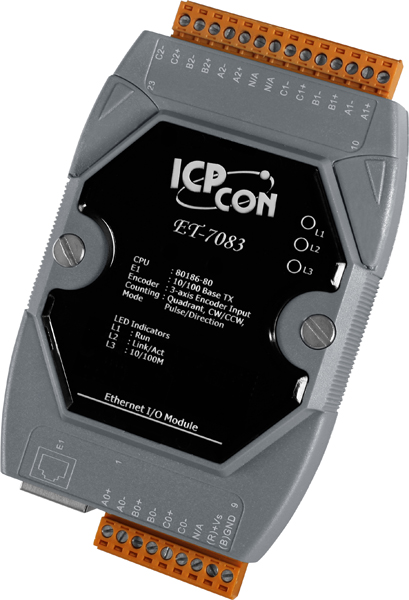

Модуль ET-7083 CR от компании ICP DAS представляет собой Ethernet-модуль с тремя каналами ввода, предназначенный для работы с энкодерами и счетчиками. Он обеспечивает надежную интеграцию в системы автоматизации, требующие точного измерения и передачи данных о частоте и импульсах.
**Ключевые технические особенности:**
- Количество каналов ввода: 3, поддерживающие различные режимы работы: квадрантный, CW/CCW, импульсный/направление.
- Разрешение счетчика/энкодера: 32 бита, обеспечивающее высокую точность измерений.
- Максимальная частота счета: до 1 МГц в квадрантном режиме и до 4 МГц в режимах CW/CCW и импульсный/направление.
- Уровень входного сигнала: поддержка 5 В, 12 В и 24 В постоянного тока с соответствующими внешними резисторами для защиты.
- Изоляция каналов внутренней логики: 2500 В пост. тока, обеспечивающая защиту от электромагнитных помех.
- Питание: через терминальную клемму с диапазоном 10–30 В постоянного тока; защита от неверной полярности.
- Сетевые интерфейсы: 1 порт Ethernet 10/100BaseT(X) с магнитной изоляцией 1,5 кВ; поддержка протоколов Modbus TCP и Modbus UDP.
- Функции безопасности: поддержка ID, пароля и фильтрации по IP-адресу для защиты от несанкционированного доступа.
- Условия эксплуатации: рабочая температура от –25 до +75 °C, рабочая влажность 10–90% без конденсации.
- Размеры: 72 x 123 x 35 мм; монтаж на DIN-рейку или настольный/настенный.
**Области применения и целевая аудитория:**
Модуль ET-7083 CR предназначен для использования в промышленных системах автоматизации, где требуется точный учет частоты и импульсов. Он идеально подходит для:
- Систем управления движением, где необходима обработка сигналов от энкодеров.
- Производственных линий, требующих мониторинга скорости и количества вращений.
- Систем учета энергии, где важно измерение частоты импульсов от счетчиков.
**Преимущества и совместимость:**
- Высокая точность измерений: благодаря 32-битному разрешению и поддержке высоких частот счета.
- Гибкость подключения: поддержка различных уровней входного сигнала и возможность защиты через внешние резисторы.
- Надежность: изоляция каналов внутренней логики и защита от электромагнитных помех обеспечивают стабильную работу в сложных условиях.
- Универсальность монтажа: возможность установки на DIN-рейку или настольный/настенный монтаж.
- Совместимость: поддержка стандартных протоколов Modbus TCP и Modbus UDP для интеграции с различными системами автоматизации.
Модуль ET-7083 CR от ICP DAS является надежным и высокоточным решением для интеграции в системы автоматизации, требующие обработки сигналов от энкодеров и счетчиков, обеспечивая гибкость подключения и надежность в эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Индикаторы ввода/вывода | Нет |
| Потребление тока | 2.7 Вт |
| Уровень входного сигнала | 5 В пост., 12 В пост. С внешним резистором 1 кОм (1/2 Вт), 24 В пост. С внешним резистором 2 кОм (1/2 Вт) |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы Ethernet-портов | Есть |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 10 ~ 30 В пост.тока |
| Питание по PoE | Нет |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 1 x Ethernet 10/100BaseT(X) - 'витая пара' (разъем RJ45) |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Изоляция каналов внутренней логики | 2500 В пост.тока 2500 Vrms |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Режим счетчика | Квадрантный, CW/CCW, Импульсный / Направление |
| Количество каналов Энкодер/Частотомер/Счетчик | 3 |
| Максимальная частота счета | Квадрантный режим: 1 МГц, CW/CCW режим: 4 МГц, Импульсный / Направление: 4 МГц |
| Разрешение счетчика/энкодера, бит | 32 |
| Предустановленное значение счетчика | Программируемое |
| Хранение подсчитанных значений | Есть, до 10 лет |
