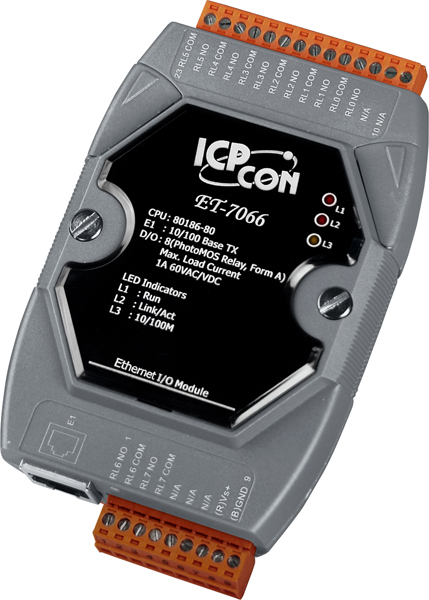

Модуль ET-7066 CR 8-channel Photo-Mos Relay Output Module (RoHS)

Артикул: ET-7066 CR
Характеристики
Полное наименование:
—
Модуль ET-7066 CR 8-channel Photo-Mos Relay Output Module (RoHS)
Срок гарантии
—
12 мес.
121 126 тенге/шт
Варианты цен
121 126 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль ET-7066 CR от компании ICP DAS представляет собой устройство с 8 каналами релейного вывода типа PhotoMOS, предназначенное для интеграции в системы автоматизации и управления. Модуль обеспечивает надежное и быстрое переключение сигналов, что делает его идеальным для применения в промышленных и коммерческих приложениях, где требуется высокая скорость и точность управления.

Ключевые технические особенности модуля ET-7066 CR включают:

  • Количество каналов релейного вывода: 8 каналов типа PhotoMOS, Form A, обеспечивающих надежное коммутационное действие.
  • Время переключения реле: 5 мс, что гарантирует быструю реакцию системы на изменения сигналов.
  • Нагрузочная способность реле: до 1 А при 60 В постоянного тока при температуре от -25°C до +40°C, с понижением до 0,7 А при +75°C, что позволяет подключать различные устройства с учетом температурных условий.
  • Рабочее напряжение: 60 В постоянного или переменного тока, обеспечивающее гибкость в выборе подключаемых устройств.
  • Сторожевой таймер: аппаратный таймер с временем срабатывания 0,8 сек и программируемый таймер связи, позволяющий настраивать параметры безопасности системы.
  • Габаритные размеры: 123 x 72 x 35 мм, что обеспечивает компактность и удобство монтажа на DIN-рейку или настенно/настольно.
  • Питание: через терминальные клеммы с диапазоном входного напряжения от 10 до 30 В постоянного тока, без поддержки PoE.
  • Защита от неверной полярности: наличие защиты предотвращает повреждение устройства при неправильном подключении питания.
  • Рабочие условия: температура от -25°C до +75°C и влажность от 10% до 90% без конденсации, что позволяет использовать модуль в различных климатических условиях.
  • Функции безопасности: поддержка идентификации, пароля и фильтрации по IP-адресу для защиты от несанкционированного доступа.
  • Сетевые порты: 1 порт Ethernet 10/100 Base T(X) с разъемом RJ45, поддерживающий Auto MDI/MDI-X, и протоколы Modbus TCP и Modbus UDP для обеспечения совместимости с различными системами.
  • Изоляция: внутренние каналы логики изолированы на 3000 В постоянного тока, а порты Ethernet имеют магнитную изоляцию 1,5 кВ, что повышает надежность работы устройства в промышленных условиях.
  • Защита от электромагнитных помех: защита от EFT (IEC 61000-4-4) до ±2 кВ для линии питания и защита от ESD (IEC 61000-4-2) до ±4 кВ для каждого канала и ±8 кВ для случайной точки, обеспечивая устойчивость к внешним воздействиям.

Модуль ET-7066 CR предназначен для использования в системах автоматизации, где требуется быстрое и надежное управление различными устройствами. Он идеально подходит для применения в промышленности, энергетике, системах безопасности и других областях, где необходима высокая скорость переключения и надежность работы. Благодаря поддержке протоколов Modbus TCP и Modbus UDP, модуль легко интегрируется в существующие системы управления, обеспечивая гибкость и расширяемость решений.

Преимущества модуля ET-7066 CR включают:

  • Высокая скорость переключения: время переключения реле 5 мс обеспечивает быструю реакцию системы на изменения сигналов.
  • Гибкость в подключении: поддержка различных рабочих напряжений и температурных диапазонов позволяет использовать модуль в разнообразных приложениях.
  • Надежность: защита от неверной полярности, электромагнитных помех и высокая изоляция внутренних каналов гарантируют стабильную работу устройства в сложных условиях.
  • Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку или настенно/настольно облегчают установку и обслуживание.
  • Совместимость: поддержка стандартных протоколов Modbus TCP и Modbus UDP обеспечивает легкую интеграцию с различными системами управления и мониторинга.

Модуль ET-7066 CR от ICP DAS является надежным и эффективным решением для задач управления и автоматизации, обеспечивая высокую производительность и гибкость при интеграции в различные системы.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 123 x 72 x 35
Индикаторы ввода/вывода Есть
Потребление тока 2.6 Вт макс.
Сторожевой таймер Есть, Модуль (0.8 сек.), Связь (выбирается программно)
Материал корпуса Пластик
Монтаж На DIN-рейку
Настольный/настенный
Тип каналов релейного вывода Реле PhotoMOS, Form A
Время переключения реле 5 мс
Рабочее напряжение 60 В пост./перем.
Количество каналов релейного вывода 8
Установка значения при подаче питания Есть, настраивается программно
Время восстановления 0.3 мс
Установка безопасного значения Есть, настраивается программно
Нагрузочная способность реле 1 А при 60 В (-25 ~ +40°C), 0.8 А при 60 В (+40 ~ +60°C), 0.7 А при 60 В (+60 ~ +75°C)
Системные индикаторы Есть
Индикаторы питания по PoE Нет
Защита от неверной полярности Есть
Питание через терминальную клемму Есть, 10 ~ 30 В пост.тока
Питание по PoE Нет
Температура хранения, °C -30 ~ +85
Рабочая влажность, % 10 ~ 90, без образования конденсата
Рабочая температура, °C -25 ~ +75
Функции безопасности ID
Пароль
Фильтр по IP-адресу
Порты Ethernet 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X
Магнитная изоляция Ethernet-портов 1,5 кВ
Протоколы Ethernet Modbus TCP
Modbus UDP
Порты PoE Нет
Изоляция каналов внутренней логики 3000 В пост.тока
Защита EFT (IEC 61000-4-4) ±2 кВ для линии питания
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
±8 кВ для случайной точки
Напряжение изоляции, В 1500
Встроенный web-сервер Есть
Возможность парного соединения Есть
Web-интерфейс Есть
Тип каналов Релейный вывод
Тип устройства Модуль дискретного вывода
