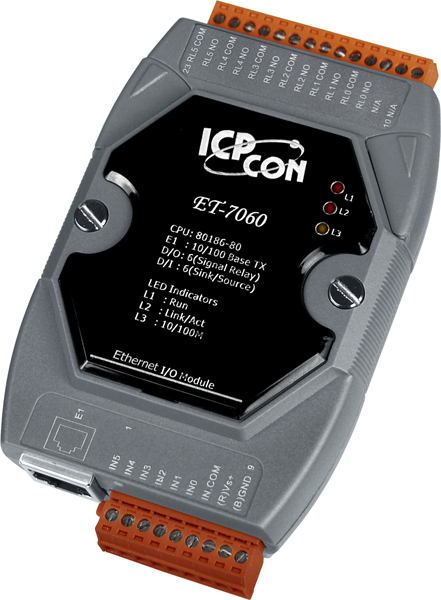

Модуль ET-7060 CR Ethernet I/O Module with 6-ch Relay Output and 6-ch DI (RoHS)

Артикул: ET-7060 CR
Характеристики
Полное наименование:
—
Модуль ET-7060 CR Ethernet I/O Module with 6-ch Relay Output and 6-ch DI (RoHS)
Срок гарантии
—
12 мес.
121 668 тенге/шт
Варианты цен
121 668 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль ET-7060 CR от компании ICP DAS представляет собой Ethernet-модуль ввода-вывода, оснащённый шестью каналами дискретного ввода и шестью каналами релейного вывода. Он предназначен для интеграции в системы автоматизации, требующие удалённого мониторинга и управления цифровыми сигналами.

Ключевые технические особенности модуля ET-7060 CR включают:

  • Дискретный ввод: 6 каналов с типом подключения "мокрый контакт", поддерживающих как режимы Sink, так и Source. Входное сопротивление составляет 10 кОм, а уровни логических сигналов: логический "0" — 0–4 В, логический "1" — 10–50 В. Каждый канал может функционировать как 32-битный счётчик с максимальной частотой 500 Гц.
  • Релейный вывод: 6 каналов с электромеханическими реле типа Form A (SPST N.O.), обеспечивающими нормально разомкнутые контакты. Реле способны переключать токи до 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Время переключения реле не превышает 10 мс, а время восстановления — 5 мс.
  • Питание: Модуль поддерживает питание через терминальные клеммы в диапазоне 10–30 В постоянного тока. Также предусмотрена защита от переполюсовки.
  • Монтаж: Возможность установки на DIN-рейку, а также настенный и настольный монтаж, что обеспечивает гибкость в размещении устройства в различных промышленных средах.
  • Защита от перенапряжения: Входы модуля защищены от перенапряжений до +70 В постоянного тока, а линия питания — от перенапряжений до ±0,5 кВ, что повышает надёжность работы в условиях электромагнитных помех.
  • Сторожевой таймер: Аппаратный сторожевой таймер с временем срабатывания 0,8 с и программируемый сторожевой таймер для обеспечения надёжности системы.
  • Условия эксплуатации: Рабочая температура модуля составляет от -25 до +75 °C, а допустимая влажность — от 10 до 90% без образования конденсата, что позволяет использовать устройство в различных климатических условиях.

Модуль ET-7060 CR находит применение в различных областях промышленности, включая системы автоматизации зданий, управление технологическими процессами, мониторинг и управление оборудованием на удалённых объектах. Его способность интегрироваться с системами SCADA через протоколы Modbus TCP и Modbus UDP делает его универсальным решением для задач удалённого ввода-вывода.

Преимущества модуля ET-7060 CR включают:

  • Гибкость монтажа: Возможность различных вариантов установки, включая DIN-рейку, настенный и настольный монтаж, что упрощает интеграцию в существующие системы.
  • Надёжность: Защита от перенапряжений и переполюсовки, а также сторожевые таймеры обеспечивают стабильную работу устройства в сложных эксплуатационных условиях.
  • Совместимость: Поддержка стандартных промышленных протоколов Modbus TCP и Modbus UDP гарантирует лёгкую интеграцию с различными системами автоматизации и SCADA.

Модуль ET-7060 CR от ICP DAS является надёжным и гибким решением для задач удалённого ввода-вывода в промышленных системах, обеспечивая высокую степень защиты и совместимость с современными системами автоматизации.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 123 x 72 x 35
Индикаторы ввода/вывода Нет
Потребление тока 2.9 Вт макс.
Вес нетто, кг 0.16
Сторожевой таймер Есть, Модуль (0.8 сек.), Связь (выбирается программно)
Тип каналов дискретного ввода Мокрый контакт
Защита от перенапряжения +70 В пост.
±0.5 кВ для линии питания
Входное сопротивление 10 кОм
Количество каналов дискретного ввода 6
Напряжение в закрытом состоянии +4 В пост. макс.
Тип подключения каналов дискретного ввода Sink/Source
Напряжение в открытом состоянии +10 ~ +50 В пост.
Монтаж На DIN-рейку
Настольный/настенный
Тип каналов релейного вывода Силовое реле, Form A (SPST N.O.)
Время переключения реле 10 мс макс.
Рабочее напряжение 250 В пост./перем.
Количество каналов релейного вывода 6
Механическая износостойкость 20000000 переключений
Установка значения при подаче питания Есть, настраивается программно
Время восстановления 5 мс макс.
Установка безопасного значения Есть, настраивается программно
Электрическая износостойкость 100000 переключений
Нагрузочная способность реле 10 мА при 5 В
Системные индикаторы Есть
Индикаторы питания по PoE Нет
Защита от неверной полярности Есть
Питание через терминальную клемму Есть, 10 ~ 30 В пост.тока
Питание по PoE Нет
Температура хранения, °C -30 ~ +85
Рабочая влажность, % 10 ~ 90, без образования конденсата
Рабочая температура, °C -25 ~ +75
Функции безопасности ID
Пароль
Фильтр по IP-адресу
Порты Ethernet 1 x Ethernet 10/100 Base T(X) (разъем RJ45)
Протоколы Ethernet Modbus TCP
Modbus UDP
Порты PoE Нет
Изоляция каналов внутренней логики 3000 В пост.тока
Защита EFT (IEC 61000-4-4) ±2 кВ для линии питания
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
±8 кВ для случайной точки
Напряжение изоляции, В 1500
Встроенный web-сервер Есть
Возможность парного соединения Есть
Web-интерфейс Есть
Максимальная частота входного сигнала 500 Гц
Максимальное разрешение счетчика 32 бита
Минимальная ширина импульса 1 мс
Тип каналов Дискретный ввод
Релейный вывод
Тип устройства Модуль дискретного ввода
Модуль дискретного вывода
