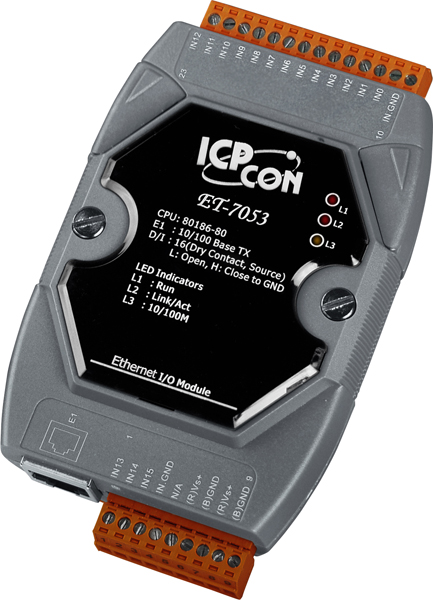

Модуль ET-7053 CR от ICP DAS представляет собой Ethernet-устройство с 16 каналами изолированного дискретного ввода, оснащённое 32-битным счётчиком. Этот модуль предназначен для интеграции в системы автоматизации, требующие надёжного и точного сбора данных с цифровых входов.
Ключевые технические особенности модуля включают:
- Количество каналов дискретного ввода: 16, поддерживающих сухие контакты с типом подключения "Source".
- Счётчик: 32-битный с максимальной частотой входного сигнала 500 Гц и минимальной шириной импульса 1 мс, обеспечивающий точный учёт событий.
- Питание: Возможность питания через терминальную клемму с диапазоном 10–30 В постоянного тока; защита от неверной полярности присутствует.
- Сетевые интерфейсы: Один порт Ethernet 10/100 Base T(X) (разъём RJ45), поддерживающий протоколы Modbus TCP и Modbus UDP для эффективной передачи данных.
- Условия эксплуатации: Рабочая температура от –25 до +75 °C, температура хранения от –30 до +85 °C, рабочая влажность 10–90% без конденсации, что гарантирует надёжную работу в различных промышленных средах.
- Защита: Изоляция каналов внутренней логики 2500 В постоянного тока, защита от электростатических разрядов (ESD) ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита от импульсных помех (EFT) ±4 кВ для линии питания, что обеспечивает устойчивость к внешним воздействиям.
- Функции безопасности: Поддержка идентификации по ID, паролю и фильтрации по IP-адресу для защиты от несанкционированного доступа.
- Монтаж: Возможность установки на DIN-рейку, а также настольный и настенный монтаж, обеспечивая гибкость в размещении устройства.
- Размеры и вес: Компактные габариты 123 x 72 x 35 мм и вес 0,15 кг способствуют экономии пространства и упрощают транспортировку.
Модуль ET-7053 CR идеально подходит для применения в системах автоматизации, где требуется надёжный сбор и обработка данных с цифровых входов. Его можно интегрировать в системы управления технологическими процессами, системы мониторинга и контроля, а также в системы учёта и регистрации событий. Благодаря поддержке протоколов Modbus TCP и Modbus UDP, модуль легко интегрируется с различными SCADA-системами и другими устройствами, использующими эти стандарты.
Преимущества использования модуля ET-7053 CR включают:
- Надёжность: Высокая степень защиты от внешних воздействий и электромагнитных помех обеспечивает стабильную работу в промышленных условиях.
- Гибкость монтажа: Разнообразные варианты установки позволяют адаптировать устройство под конкретные требования проекта.
- Совместимость: Поддержка стандартных протоколов Modbus TCP и Modbus UDP облегчает интеграцию с существующими системами и оборудованием.
- Функции безопасности: Механизмы защиты от несанкционированного доступа повышают уровень безопасности системы в целом.
В заключение, модуль ET-7053 CR от ICP DAS представляет собой эффективное решение для сбора и обработки данных с цифровых входов в промышленных системах автоматизации, обеспечивая надёжность, гибкость и совместимость с современными стандартами. Его технические характеристики и функции безопасности делают его оптимальным выбором для интеграции в различные промышленные приложения.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | Нет |
| Потребление тока | 2.7 Вт макс. |
| Вес нетто, кг | 0.15 |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Тип каналов дискретного ввода | Сухой контакт |
| Защита от перенапряжения | Нет |
| Рабочее расстояние для сухого контакта | 500 м макс. |
| Количество каналов дискретного ввода | 16 |
| Напряжение в закрытом состоянии | Открытый |
| Тип подключения каналов дискретного ввода | Source |
| Напряжение в открытом состоянии | Замкнут на GND |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Нет |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 10 ~ 30 В пост.тока |
| Питание по PoE | Нет |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Нет |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | 1500 |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Максимальная частота входного сигнала | 500 Гц |
| Максимальное разрешение счетчика | 32 бита |
| Минимальная ширина импульса | 1 мс |
| Тип каналов | Дискретный ввод |
| Тип устройства | Модуль аналогового ввода |
