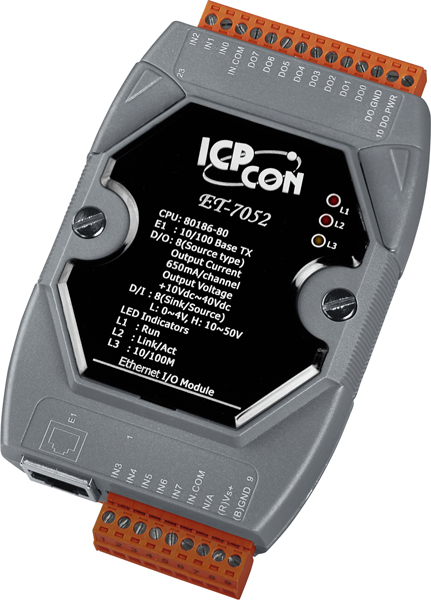

Модуль ET-7052 CR от компании ICP DAS представляет собой промышленное устройство, предназначенное для расширения возможностей автоматизированных систем управления. Он оснащён 8 каналами изолированного дискретного ввода типа "мокрый контакт" и 8 каналами изолированного дискретного вывода с открытым коллектором (Source). Это решение идеально подходит для интеграции в системы, требующие надежного ввода и вывода сигналов с различными уровнями напряжения и изоляцией.
Ключевые технические особенности модуля ET-7052 CR включают:
- Дискретный ввод: 8 каналов с входным сопротивлением 10 кОм, поддерживающие напряжения в открытом состоянии от +10 до +50 В постоянного тока и в закрытом состоянии до +4 В постоянного тока. Тип подключения: Sink/Source.
- Дискретный вывод: 8 каналов с выходным напряжением от +10 до +40 В постоянного тока и максимальным выходным током 650 мА. Тип подключения: Source (PNP).
- Изоляция и защита: Внутренняя изоляция каналов логики составляет 2500 В постоянного тока. Модуль оснащён защитой от перенапряжения (+70 В постоянного тока для входов, ±0.5 кВ для линии питания, 47 В постоянного тока для выходов), а также защитой от электростатических разрядов (ESD) и быстрых транзиентных помех (EFT) в соответствии с IEC 61000-4-2 и IEC 61000-4-4 соответственно.
- Питание: Питание осуществляется через терминальные клеммы с диапазоном входного напряжения от 10 до 30 В постоянного тока. Модуль не поддерживает питание по PoE.
- Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -30 до +85 °C. Рабочая влажность от 10% до 90% без образования конденсата.
- Функции безопасности: Поддержка ID, пароля и фильтрации по IP-адресу для обеспечения защищённого доступа к устройству.
- Сетевые интерфейсы: Один порт Ethernet 10/100 Base T(X) (разъём RJ45), поддерживающий протоколы Modbus TCP и Modbus UDP. Встроенный веб-сервер и возможность парного соединения для удобства настройки и мониторинга.
- Монтаж: Возможность монтажа на DIN-рейку, а также настольный и настенный монтаж, что обеспечивает гибкость в установке устройства в различных промышленных средах.
Модуль ET-7052 CR предназначен для использования в промышленных автоматизированных системах, где требуется надёжный ввод и вывод дискретных сигналов с изоляцией. Он может быть интегрирован в системы управления для мониторинга и управления различными устройствами, такими как датчики, исполнительные механизмы и системы сигнализации. Благодаря поддержке протоколов Modbus TCP и UDP, модуль легко интегрируется с различными промышленными контроллерами и SCADA-системами, обеспечивая эффективную и безопасную передачу данных.
Преимущества использования модуля ET-7052 CR включают:
- Надёжность: Высокая степень изоляции и защиты от внешних помех гарантируют стабильную работу устройства в сложных промышленных условиях.
- Гибкость монтажа: Разнообразные варианты монтажа позволяют адаптировать устройство под конкретные требования производственного процесса.
- Совместимость: Поддержка стандартных протоколов Modbus TCP и UDP обеспечивает лёгкую интеграцию с широким спектром промышленного оборудования и систем управления.
- Функции безопасности: Механизмы защиты от несанкционированного доступа повышают уровень безопасности эксплуатации устройства.
Модуль ET-7052 CR от ICP DAS является эффективным решением для расширения возможностей промышленных автоматизированных систем, обеспечивая надёжный и изолированный ввод и вывод дискретных сигналов с гибкими возможностями монтажа и интеграции.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | Нет |
| Потребление тока | 2.5 Вт макс. |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | +70 В пост. ±0.5 кВ для линии питания 47 В пост. |
| Входное сопротивление | 10 кОм |
| Количество каналов дискретного ввода | 8 |
| Напряжение в закрытом состоянии | +4 В пост. макс. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | +10 ~ +50 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Нет |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 10 ~ 30 В пост.тока |
| Питание по PoE | Нет |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Нет |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | 1500 |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Защита от короткого замыкания | Есть |
| Количество каналов дискретного вывода | 8 |
| Защита от перегрузки | Нет |
| Напряжение нагрузки | +10 ~ 40 В пост. |
| Установка безопасного значения | Есть, настраивается программно |
| Тип подключения каналов дискретного вывода | Source |
| Тип каналов дискретного вывода | Тип 'открытый коллектор', изолированный |
| Максимальная нагрузка на канал | 650 мА |
| Установка значения при подаче питания | Есть, настраивается программно |
| Максимальная частота входного сигнала | 500 Гц |
| Максимальное разрешение счетчика | 32 бита |
| Минимальная ширина импульса | 1 мс |
| Тип каналов | Дискретный ввод Дискретный вывод |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
