Артикул:
ET-7050 CR
Характеристики
Полное наименование:
—
Модуль ET-7050 CR 6-channel Isolated Sink Type Open Collector Output and 12-channel Isolated Digital Input Mo
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

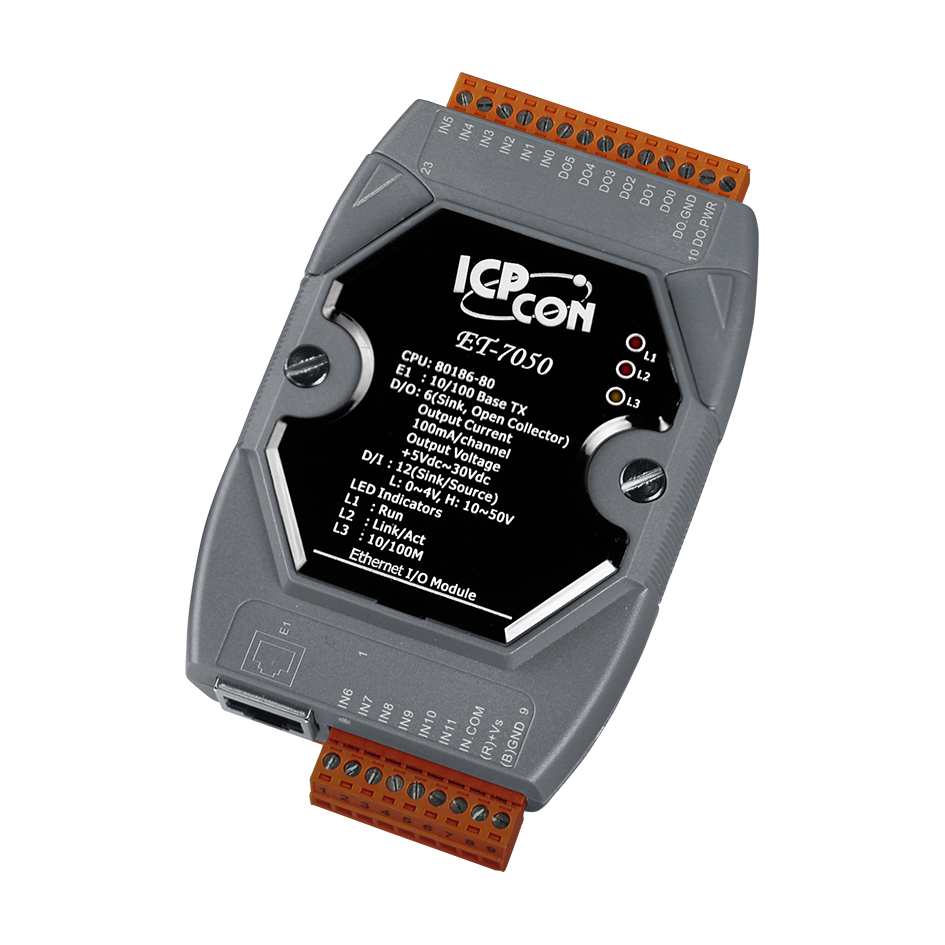

Модуль ET-7050 CR от компании ICP DAS представляет собой промышленное устройство ввода-вывода, предназначенное для интеграции в системы автоматизации и мониторинга. Он оснащён 12 каналами изолированного дискретного ввода и 6 каналами изолированного дискретного вывода типа "открытый коллектор" (Sink), что обеспечивает гибкость в подключении различных типов датчиков и исполнительных механизмов.
Ключевые технические особенности модуля включают:
- Дискретный ввод: 12 каналов с типом подключения Sink/Source, поддерживающие влажные контакты. Напряжение в открытом состоянии: +10 ~ +50 В постоянного тока; в закрытом состоянии: до +4 В постоянного тока. Входное сопротивление: 10 кОм. Максимальная частота входного сигнала: 500 Гц; минимальная ширина импульса: 1 мс. Защита от перенапряжения: +70 В постоянного тока.
- Дискретный вывод: 6 каналов с типом "открытый коллектор" (Sink). Напряжение нагрузки: +5 ~ +30 В постоянного тока; максимальный ток на канал: 100 мА. Защита от короткого замыкания и перегрузки (1,3 А); защита от перенапряжения: 60 В постоянного тока. Возможность программной установки значений при подаче питания и безопасных значений.
- Сетевые интерфейсы: 1 порт Ethernet 10/100 Base-TX (разъём RJ-45). Поддержка протоколов Modbus TCP и Modbus UDP, что обеспечивает совместимость с различными SCADA-системами и промышленным программным обеспечением. Встроенный веб-сервер и функция веб-HMI позволяют осуществлять настройку и мониторинг через стандартный веб-браузер без необходимости дополнительного программирования.
- Питание: Возможность питания через терминальную клемму (10 ~ 30 В постоянного тока) или по технологии Power over Ethernet (PoE) согласно стандарту IEEE 802.3af, Class 1. Максимальное потребление мощности: 2,4 Вт.
- Защита и изоляция: Изоляция каналов внутренней логики: 2500 В постоянного тока. Защита от электростатических разрядов (ESD) и быстрых переходных процессов (EFT) в соответствии с IEC 61000-4-2 и IEC 61000-4-4 соответственно. Защита от неверной полярности питания.
- Условия эксплуатации: Рабочая температура: -25 ~ +75 °C; температура хранения: -30 ~ +85 °C; рабочая влажность: 10 ~ 90% без конденсации.
- Функции безопасности: Поддержка идентификации по ID, паролю и фильтрации по IP-адресу для обеспечения защищённого доступа к устройству.
Модуль ET-7050 CR предназначен для использования в различных областях промышленной автоматизации, включая системы мониторинга и управления, где требуется надёжный и гибкий интерфейс ввода-вывода. Его возможности по изоляции и защите делают его подходящим для эксплуатации в условиях с повышенными требованиями к надёжности и безопасности.
Преимущества модуля включают:
- Гибкость подключения различных типов датчиков и исполнительных механизмов благодаря поддержке различных типов входов и выходов.
- Удобство настройки и мониторинга через встроенный веб-сервер и веб-HMI без необходимости дополнительного программирования.
- Надёжность и защита от внешних воздействий, обеспечивающие стабильную работу в сложных промышленных условиях.
- Совместимость с широким спектром SCADA-систем и промышленного программного обеспечения благодаря поддержке протоколов Modbus TCP и Modbus UDP.
Модуль ET-7050 CR от ICP DAS является эффективным решением для интеграции в системы автоматизации, требующие надёжного и гибкого интерфейса ввода-вывода с возможностью удалённого управления и мониторинга.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | Нет |
| Потребление тока | 2.3 Вт макс. |
| Вес нетто, кг | 0.15 |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Тип каналов дискретного ввода | Влажный контакт |
| Защита от перенапряжения | +70 В пост. Нет |
| Входное сопротивление | 10 кОм |
| Количество каналов дискретного ввода | 12 |
| Напряжение в закрытом состоянии | +4 В пост. макс. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | +10 ~ +50 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Нет |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 10 ~ 30 В пост.тока |
| Питание по PoE | Нет |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Нет |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | 1500 |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Защита от короткого замыкания | Нет |
| Количество каналов дискретного вывода | 6 |
| Защита от перегрузки | Нет |
| Напряжение нагрузки | +5 ~ +30 В пост. |
| Установка безопасного значения | Есть, настраивается программно |
| Тип подключения каналов дискретного вывода | Sink |
| Тип каналов дискретного вывода | Тип 'открытый коллектор', изолированный |
| Максимальная нагрузка на канал | 100 мА |
| Установка значения при подаче питания | Есть, настраивается программно |
| Максимальная частота входного сигнала | 500 Гц |
| Максимальное разрешение счетчика | 32 бита |
| Минимальная ширина импульса | 1 мс |
| Тип каналов | Дискретный ввод Дискретный вывод |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
