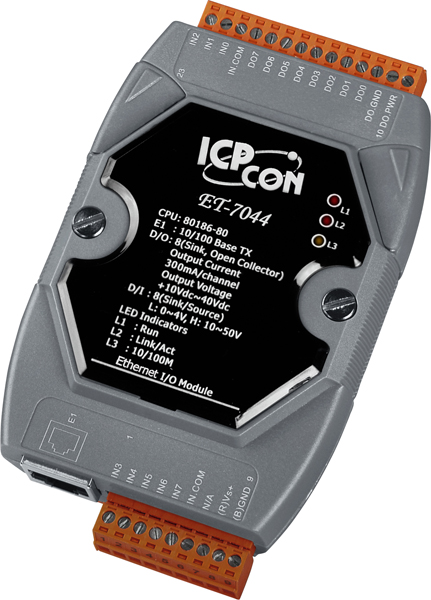

Модуль ET-7044 CR 8-channel Isolated Sink Type Open Collector Output and 8-channel Isolated Digital

Модуль ET-7044 CR от компании ICP DAS предназначен для интеграции в системы промышленной автоматизации, обеспечивая надежный и изолированный ввод-вывод данных через интерфейс Ethernet. Устройство оснащено 8 каналами дискретного ввода и 8 каналами дискретного вывода, что делает его универсальным решением для различных приложений.

Ключевые технические особенности модуля включают:

• Дискретный ввод: 8 каналов с типом "мокрый контакт" (Sink/Source). Уровень логического "0" составляет 0–4 В, а логического "1" — 10–50 В. Входное сопротивление — 10 кОм. Максимальная частота считывания — 500 Гц с 32-битным счетчиком.
• Дискретный вывод: 8 каналов с открытым коллектором (Sink). Выходное напряжение — 10–40 В, максимальный выходной ток — 300 мА на канал при температуре 25 °C. Защита от короткого замыкания присутствует.
• Сетевые интерфейсы: 1 порт Ethernet 10/100 Base-T(X) с автоматическим определением MDI/MDI-X. Поддерживаемые протоколы — Modbus TCP (сервер) и Modbus UDP (слейв).
• Питание: Напряжение питания через терминальные клеммы — 10–30 В постоянного тока. Защита от неверной полярности присутствует. Потребление тока — до 2,5 Вт.
• Защита: Изоляция каналов внутренней логики — 2500 В постоянного тока. Защита от перенапряжения — +70 В постоянного тока для входов и 60 В постоянного тока для выходов. Защита от электростатического разряда (ESD) — ±4 кВ для каждого канала и ±8 кВ для случайной точки. Защита от быстрых переходных процессов (EFT) — ±4 кВ для линии питания.
• Условия эксплуатации: Рабочая температура — от -25 °C до +75 °C, температура хранения — от -30 °C до +85 °C. Рабочая влажность — 10–90% без конденсации.
• Функции безопасности: Поддержка идентификации (ID), пароля и фильтрации по IP-адресу для обеспечения защищенного доступа.
• Монтаж: Возможность монтажа на DIN-рейку, а также настольный и настенный монтаж.
• Размеры: Габаритные размеры — 123 x 72 x 35 мм.

Модуль ET-7044 CR идеально подходит для применения в системах автоматизации, где требуется надежный и изолированный ввод-вывод данных. Он может быть интегрирован в различные промышленные процессы, включая управление оборудованием, мониторинг состояния устройств и сбор данных с датчиков. Благодаря поддержке протоколов Modbus TCP и UDP, устройство легко интегрируется с различными контроллерами и системами SCADA, обеспечивая гибкость и масштабируемость решений.

Преимущества модуля включают:

• Высокая степень изоляции: Защита от перенапряжений и электростатических разрядов повышает надежность работы в промышленных условиях.
• Гибкость монтажа: Возможность различных вариантов установки упрощает интеграцию в существующие системы.
• Широкий диапазон рабочих температур: Обеспечивает стабильную работу в различных климатических условиях.
• Функции безопасности: Механизмы защиты от несанкционированного доступа повышают уровень безопасности системы.

Модуль ET-7044 CR от ICP DAS представляет собой надежное и эффективное решение для задач промышленной автоматизации, обеспечивая высокую степень изоляции, гибкость монтажа и широкий диапазон рабочих температур, что делает его идеальным выбором для интеграции в различные промышленные системы.
