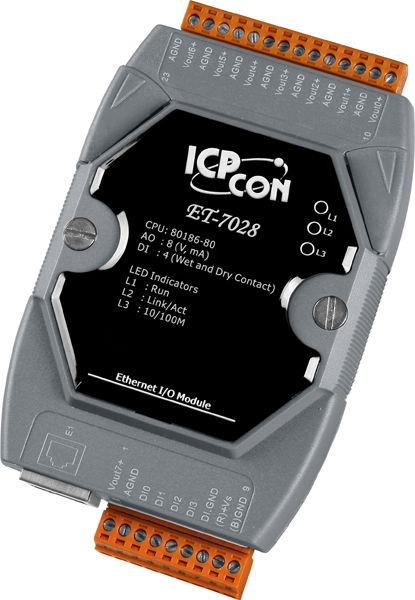

Модуль ET-7028 CR от компании ICP DAS представляет собой Ethernet-модуль с 8 каналами аналогового вывода, предназначенный для интеграции в системы автоматизации и управления в промышленном секторе. Устройство обеспечивает надежную и гибкую передачу аналоговых сигналов в цифровой среде, что делает его идеальным решением для различных приложений, требующих точного и стабильного аналогового вывода.
**Ключевые технические особенности:**
- Количество каналов аналогового вывода: 8
- Разрешение ЦАП: 12 бит
- Диапазоны выходных сигналов по напряжению: 0–5 В, 0–10 В, ±5 В, ±10 В
- Диапазоны выходных сигналов по току: 0–20 мА, 4–20 мА (выбор осуществляется с помощью джампера)
- Сопротивление нагрузки: 500 Ом
- Нагрузочная способность выхода по напряжению: 10 В при 10 мА
- Индивидуальная настройка каналов: доступна
- Обнаружение обрыва кабеля: поддерживается для диапазона 4–20 мА
- Установка безопасного значения: настраивается программно
- Сторожевой таймер: аппаратный (0,8 сек.) и программируемый для связи
- Функции безопасности: ID, пароль, фильтрация по IP-адресу
- Порты Ethernet: 1 x 10/100 Base T(X) (RJ45)
- Протоколы Ethernet: Modbus TCP, Modbus UDP
- Питание: 10–30 В постоянного тока
- Потребление тока: 6 Вт
- Рабочая температура: от –25 до +75 °C
- Температура хранения: от –30 до +85 °C
- Рабочая влажность: 10–90% без конденсации
- Габаритные размеры: 123 x 72 x 35 мм
- Монтаж: на DIN-рейку, настольный или настенный
- Материал корпуса: пластик
**Области применения и целевая аудитория:**
Модуль ET-7028 CR предназначен для использования в системах автоматизации, где требуется точный и надежный аналоговый вывод. Он находит применение в различных отраслях промышленности, включая:
- Энергетика
- Нефтехимическая промышленность
- Производственные предприятия
- Системы управления зданием
- Системы мониторинга и контроля
Целевая аудитория включает инженеров, системных интеграторов и технических специалистов, занимающихся проектированием и внедрением систем автоматизации, требующих интеграции аналоговых сигналов в цифровую среду.
**Преимущества и совместимость:**
- Гибкость конфигурации: возможность выбора диапазона выходных сигналов по напряжению и току, а также индивидуальная настройка каждого канала.
- Надежность: защита от неверной полярности, изоляция каналов внутренней логики на 2500 В постоянного тока, защита от перенапряжений и электростатических разрядов (ESD) согласно стандартам IEC 61000-4-2 и IEC 61000-4-4.
- Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и влажности, что обеспечивает стабильную работу в различных условиях эксплуатации.
- Простота интеграции: поддержка стандартных протоколов Modbus TCP и Modbus UDP, что облегчает интеграцию с различными системами управления и мониторинга.
- Безопасность: функции безопасности, включая ID, пароль и фильтрацию по IP-адресу, обеспечивают защиту от несанкционированного доступа.
Модуль ET-7028 CR от ICP DAS является надежным и гибким решением для интеграции аналоговых сигналов в цифровые системы, обеспечивая высокую точность, надежность и безопасность в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | Нет |
| Потребление тока | 6 Вт |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Нет |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 10 ~ 30 В пост.тока |
| Питание по PoE | Нет |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Нет |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | 1500 |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Обнаружение обрыва кабеля | Есть, +4 ~ +20 мА |
| Нагрузочная способность выхода по напряжению | 10 В при 10 мА |
| Количество каналов ЦАП | 8 |
| Установка безопасного значения | Есть, настраивается программно |
| Индивидуальная настройка каналов | Есть |
| Установка значения при подаче питания | Есть, настраивается программно |
| Сопротивление нагрузки | 500 Ом |
| Точность ЦАП | ±0.1% ±0.1% от полного диапазона |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В |
| Диапазон выходных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА Выбирается джампером |
| Разрешение ЦАП | 12 бит |
| Тип каналов | Аналоговый вывод |
| Тип устройства | Модуль аналогового ввода |
