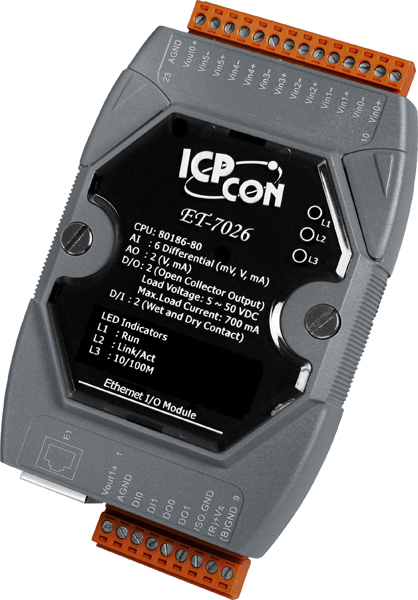

Модуль ET-7026 CR 6-ch Analog Input, 2-ch Analog Output, 2-ch Digital Input And 2-ch Digital Output

Модуль ET-7026 CR от компании ICP DAS представляет собой Ethernet-устройство с расширенными возможностями ввода-вывода, предназначенное для интеграции в системы автоматизации и мониторинга. Он оснащён 6 каналами аналогового ввода, 2 каналами аналогового вывода, 2 каналами дискретного ввода и 2 каналами дискретного вывода, что обеспечивает гибкость при подключении различных типов датчиков и исполнительных механизмов.

Ключевые технические особенности модуля включают:

• Аналоговый ввод: 6 дифференциальных каналов с разрешением 16 бит и частотой дискретизации 10 Гц в обычном режиме и 50 Гц в ускоренном. Поддерживаются различные диапазоны входных сигналов по напряжению (±500 мВ, ±1 В, ±5 В, ±10 В) и току (0–20 мА, 4–20 мА, ±20 мА). Входное сопротивление по напряжению составляет 2 МОм, по току — 125 Ом. Температурный дрейф нуля — ±20 мкВ/°C, шкалы — ±25 ppm/°C. Обнаружение обрыва кабеля доступно для диапазона 4–20 мА.
• Аналоговый вывод: 2 канала с разрешением 12 бит, поддерживающие выходные сигналы по напряжению (0–5 В, 0–10 В, ±5 В, ±10 В) и току (0–20 мА, 4–20 мА). Точность ЦАП — ±0,1% от полного диапазона. Сопротивление нагрузки — 500 Ом. Возможность индивидуальной настройки каналов и установка безопасных значений при подаче питания.
• Дискретный ввод: 2 канала, поддерживающие сухой и мокрый контакт. Напряжение в открытом состоянии для мокрого контакта — до 1 В, для сухого — замкнут на GND. Напряжение в закрытом состоянии для мокрого контакта — 3,5–30 В, для сухого — открытый. Рабочее расстояние для сухого контакта — до 500 м. Входное сопротивление отсутствует. Защита от перенапряжения — 30 В постоянного тока.
• Дискретный вывод: 2 канала с открытым коллектором, максимальный выходной ток — 700 мА, напряжение нагрузки — 5–50 В постоянного тока. Защита от короткого замыкания и перегрузки (1,4 А). Защита от перенапряжения — 60 В постоянного тока.
• Сетевые интерфейсы: 1 порт Ethernet 10/100 Base T(X) (разъём RJ45). Поддержка протоколов Modbus TCP и Modbus UDP, что обеспечивает совместимость с различными SCADA-системами и устройствами, использующими эти протоколы.
• Питание: Входное напряжение — 10–30 В постоянного тока. Защита от неверной полярности присутствует. Потребление тока — до 3,6 Вт.
• Условия эксплуатации: Рабочая температура — от -25 до +75°C, температура хранения — от -30 до +85°C. Рабочая влажность — 10–90%, без образования конденсата.
• Функции безопасности: Поддержка ID, пароля и фильтрации по IP-адресу для обеспечения защищённого доступа к устройству.
• Монтаж: Возможность монтажа на DIN-рейку, настольный или настенный монтаж. Размеры устройства — 123 x 72 x 35 мм.

Модуль ET-7026 CR предназначен для применения в различных областях, включая автоматизацию зданий, промышленную автоматизацию, автоматизацию машин, удалённое обслуживание, диагностику и тестирование оборудования. Его возможности позволяют интегрировать в системы, требующие гибкости в подключении различных типов сигналов и устройств.

Преимущества модуля включают:

• Гибкость в подключении различных типов сигналов благодаря поддержке множества диапазонов входных и выходных сигналов.
• Высокая точность и надёжность измерений, обеспечиваемая 16-битным разрешением АЦП и 12-битным разрешением ЦАП.
• Совместимость с промышленными протоколами Modbus TCP и Modbus UDP, что упрощает интеграцию в существующие системы автоматизации.
• Надёжность в эксплуатации при широком диапазоне рабочих температур и влажности.
• Возможность удалённого мониторинга и управления через встроенный веб-сервер, что повышает удобство эксплуатации.

Модуль ET-7026 CR от ICP DAS является надёжным и гибким решением для интеграции в системы автоматизации, обеспечивая высокую точность измерений и широкие возможности подключения различных типов сигналов и устройств.
