Артикул:
ET-7019Z/S CR
Характеристики
Полное наименование:
—

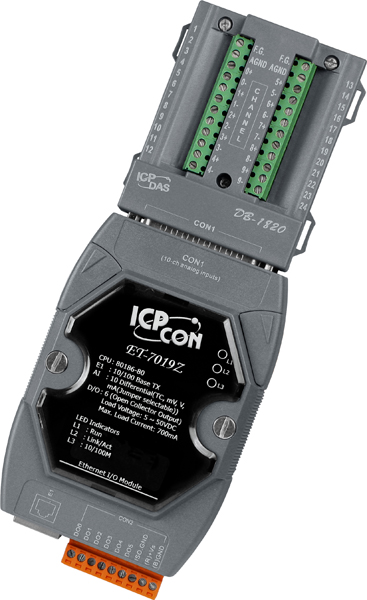

Модуль ET-7019Z/S CR 10-channel Thermocouple Input Module with DB-1820 Daughter Board (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль ET-7019Z/S CR от компании ICP DAS представляет собой Ethernet-устройство с 10 дифференциальными входами для термопар, предназначенное для интеграции в системы автоматизации и мониторинга. В комплект поставки входит дочерняя плата DN-1820, расширяющая функциональность устройства.
Ключевые технические особенности модуля включают:
- Диапазон входных сигналов по типу термопары: J, K, T, E, R, S, B, N, C, L, M, LDIN43710.
- Частота дискретизации: 10 Гц (общая).
- Температурный дрейф нуля: ±0,5 мкВ/°C.
- Температурный дрейф шкалы: ±25 ppm/°C.
- Встроенный сторожевой таймер: 0,8 сек для модуля, настраиваемый для связи.
- Защита от неверной полярности: имеется.
- Питание: через терминальную клемму, 10 ~ 30 В постоянного тока; питание по PoE отсутствует.
- Рабочая температура: от -25°C до +75°C; температура хранения: от -30°C до +85°C.
- Рабочая влажность: 10 ~ 90%, без образования конденсата.
- Габаритные размеры: 123 x 72 x 35 мм.
- Монтаж: на DIN-рейку, настольный или настенный.
- Материал корпуса: пластик.
- Системные индикаторы: присутствуют.
- Защита от перенапряжения: имеется.
- Обнаружение обрыва кабеля: поддерживается.
- Подавление синфазных помех: 86 дБ (общий режим), 100 дБ (номинальный режим).
- Изоляция виртуальных каналов: 400 В постоянного тока.
- Входное сопротивление: более 300 кОм.
- Точность АЦП: ±0,1% или лучше.
- Разрешение АЦП: 16 бит.
- Количество каналов АЦП: 10.
- Защита от короткого замыкания: имеется.
- Количество каналов дискретного вывода: 6.
- Защита от перегрузки: 1,4 A.
- Напряжение нагрузки: +5 ~ +50 В постоянного тока.
- Установка безопасного значения: настраивается программно.
- Тип подключения каналов дискретного вывода: Sink.
- Тип каналов дискретного вывода: открытый коллектор, изолированный.
- Максимальная нагрузка на канал: 700 мА.
- Установка значения при подаче питания: настраивается программно.
Модуль ET-7019Z/S CR предназначен для применения в системах автоматизации, где требуется точный и надежный сбор данных с термопар. Он может быть интегрирован в системы мониторинга температуры в промышленных процессах, энергетических установках, а также в оборудовании для контроля климата. Благодаря возможности индивидуальной настройки каналов и наличию встроенного веб-сервера, устройство обеспечивает гибкость в конфигурации и удаленный доступ к данным.
Преимущества модуля включают:
- Высокая точность измерений благодаря 16-битному АЦП и низкому температурному дрейфу.
- Гибкость в настройке с возможностью индивидуальной настройки каждого канала.
- Надежность обеспечивается защитой от короткого замыкания, перегрузки и перенапряжения.
- Удобство монтажа благодаря компактным размерам и возможности установки на DIN-рейку или настольный/настенный монтаж.
- Удаленный доступ через встроенный веб-сервер и возможность парного соединения для расширения системы.
Модуль ET-7019Z/S CR совместим с различными системами автоматизации и может быть интегрирован с другими устройствами ICP DAS, такими как контроллеры серии M-7000 и M-8000, обеспечивая расширенные возможности мониторинга и управления. Его использование позволяет повысить эффективность и надежность процессов, требующих точного контроля температуры.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | Нет |
| Потребление тока | 2.6 Вт макс. |
| Частота дискретизации | 10 Гц (общая) |
| Температурный дрейф нуля | ±0.5 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Нет |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 10 ~ 30 В пост.тока |
| Питание по PoE | Нет |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Нет |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | 1500 |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Тип каналов аналогового ввода | Дифференциальные |
| Индивидуальная настройка каналов | Есть |
| Защита от перенапряжения | 240 Vrms 60 В пост. |
| Обнаружение обрыва кабеля | Есть |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Изоляция виртуальных каналов | Есть, 400 В пост.тока |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
| Стабильное значение температурного вывода для полевых устройств | Есть |
| Постоянный вывод температуры | Есть |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Требуется внешний резистор 125 Ом |
| Входное сопротивление | >300 кОм |
| Точность АЦП | ±0.1% или лучше |
| Разрешение АЦП | 16 бит |
| Диапазон входных сигналов по напряжению | ±150 мВ ±5 В ±10 В ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В |
| Количество каналов АЦП | 10 |
| Защита от короткого замыкания | Есть |
| Количество каналов дискретного вывода | 6 |
| Защита от перегрузки | 1.4 A |
| Напряжение нагрузки | +5 ~ +50 В пост. |
| Установка безопасного значения | Есть, настраивается программно |
| Тип подключения каналов дискретного вывода | Sink |
| Тип каналов дискретного вывода | Тип 'открытый коллектор', изолированный |
| Максимальная нагрузка на канал | 700 мА |
| Установка значения при подаче питания | Есть, настраивается программно |
| Тип каналов | Аналоговый ввод Дискретный вывод |
| Тип устройства | Модуль дискретного вывода Модуль аналогового ввода |
