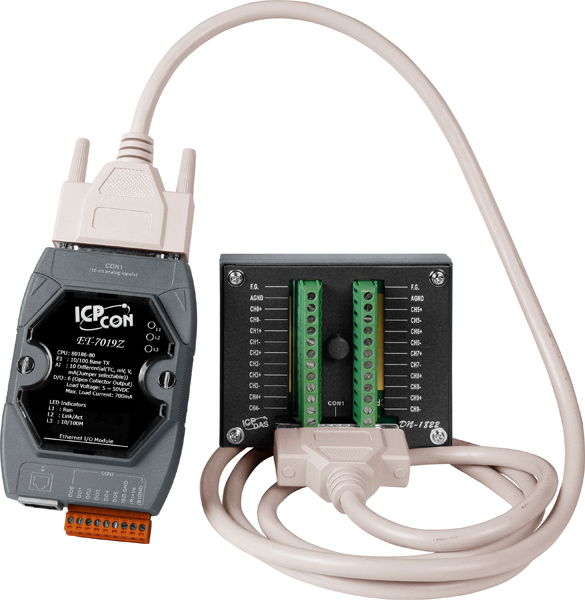

Модуль ET-7019Z/S2 CR 10-channel Thermocouple Input Module with DN-1822 Daughter Board and a 1.8 m C

Артикул: ET-7019Z/S2 CR
Характеристики
Полное наименование:
—
Модуль ET-7019Z/S2 CR 10-channel Thermocouple Input Module with DN-1822 Daughter Board and a 1.8 m Cable (RoHS)
Срок гарантии
—
12 мес.
256 583 тенге/шт
Варианты цен
256 583 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль ET-7019Z/S2 CR от компании ICP DAS представляет собой Ethernet-устройство с 10 каналами для ввода сигналов от термопар, оснащённое дочерней платой DN-1822 и кабелем длиной 1,8 м. Этот модуль предназначен для точного измерения температуры в промышленных приложениях, где требуется высокая надёжность и точность данных.

Ключевые технические особенности модуля включают:

  • 10 дифференциальных входных каналов для подключения различных типов термопар, включая J, K, T, E, R, S, B, N, C, L, M и L(DIN)43710, с возможностью индивидуальной настройки каждого канала.
  • 16-битное разрешение АЦП обеспечивает высокую точность измерений.
  • Частота дискретизации 10 Гц позволяет получать данные с необходимой скоростью для большинства промышленных приложений.
  • Автоматическая компенсация холодного спая для каждого канала гарантирует стабильность и точность измерений температуры.
  • Защита от перенапряжения 240 В переменного тока и защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала, что повышает надёжность работы устройства в сложных условиях.
  • Встроенный веб-сервер и поддержка веб-интерфейса позволяют удалённо настраивать и мониторить устройство через стандартный браузер.
  • Поддержка протоколов Modbus TCP и Modbus UDP обеспечивает совместимость с широким спектром промышленного оборудования и систем автоматизации.
  • Функции безопасности, включая парольную защиту и фильтрацию по IP-адресу, обеспечивают защиту от несанкционированного доступа.
  • Сторожевой таймер с программируемым временем отклика повышает надёжность системы, автоматически перезагружая устройство в случае сбоев.
  • Габаритные размеры 72 x 123 x 35 мм и возможность монтажа на DIN-рейку, а также настольный или настенный монтаж, обеспечивают гибкость в установке устройства в различных промышленных средах.

Модуль ET-7019Z/S2 CR идеально подходит для применения в системах автоматизации зданий, промышленных процессах, удалённом мониторинге и диагностике, а также в тестовом оборудовании, где требуется точное и надёжное измерение температуры с использованием термопар. Его возможности по индивидуальной настройке каналов и защита от внешних воздействий делают его универсальным решением для различных промышленных задач.

Преимущества модуля включают:

  • Высокая точность и надёжность измерений благодаря автоматической компенсации холодного спая и защите от внешних воздействий.
  • Гибкость в настройке каждого канала под различные типы термопар и диапазоны сигналов.
  • Удалённый доступ к настройкам и данным через встроенный веб-сервер и поддержку популярных протоколов связи.
  • Устойчивость к внешним воздействиям благодаря защите от перенапряжений, электростатических разрядов и электромагнитных помех.

Модуль ET-7019Z/S2 CR от ICP DAS является надёжным и эффективным решением для интеграции в системы автоматизации и мониторинга, требующие точного измерения температуры с использованием термопар. Его технические характеристики и функциональные возможности обеспечивают высокую производительность и долговечность в различных промышленных приложениях.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 72 x 123 x 35
Потребление тока 2.6 Вт
Частота дискретизации 10 Гц
Температурный дрейф нуля ± 0.5 мкВ/°C
Температурный дрейф шкалы ± 25 ppm/°C
Сторожевой таймер Есть
Материал корпуса Пластик
Монтаж На DIN-рейку
Настольный/настенный
Системные индикаторы 1 индикатор Питание/Передача данных
Индикаторы Ethernet-портов Есть
Защита от неверной полярности Есть
Рабочее напряжение 10 ~ 30 В пост.тока
Температура хранения, °C -30 ~ +80
Рабочая влажность, % 10 ~ 90, без образования конденсата
Рабочая температура, °C -25 ~ +75
Функции безопасности Пароль
Фильтр по IP-адресу
Порты Ethernet 1 x Ethernet 10/100 Base T(X) (разъем RJ45)
Магнитная изоляция Ethernet-портов 1,5 кВ
Протоколы Ethernet Modbus TCP
Modbus UDP
Изоляция каналов внутренней логики 2500 В пост.тока
Защита EFT (IEC 61000-4-4) ±4 кВ для линии питания
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
±8 кВ для случайной точки
Встроенный web-сервер Есть
Возможность парного соединения Есть
Web-интерфейс Есть
Тип каналов аналогового ввода Дифференциальные
Защита от перенапряжения 240 Vrms
Обнаружение обрыва кабеля Есть
Подавление синфазных помех (Общий режим) 86 дБ
Изоляция виртуальных каналов Есть, 400 В пост.тока
Диапазон входных сигналов по типу термопары J, K, T, E, R, S, B, N, C, L, M, LDIN43710
Стабильное значение температурного вывода для полевых устройств Есть
Постоянный вывод температуры Есть
Подавление синфазных помех (Номинальный режим) 100 дБ
Диапазон входных сигналов по току ±20 мА
0 ~ 20 мА
4 ~ 20 мА
Выбирается джампером
Входное сопротивление >300 кОм
Точность АЦП ±0.1% от полного диапазона
Разрешение АЦП 16 бит
Диапазон входных сигналов по напряжению ±150 мВ
±10 В
±100 мВ
±15 мВ
±2.5 В
±50 мВ
±500 мВ
±1 В
Количество каналов АЦП 10
Тип каналов Аналоговый ввод
Дискретный вывод
Тип устройства Модуль дискретного вывода
Модуль аналогового ввода
