Модуль ET-7018Z/S CR Ethernet I/O Module with 10-ch Thermocouple Inputs, 6-ch DO with DN-1820 Daught

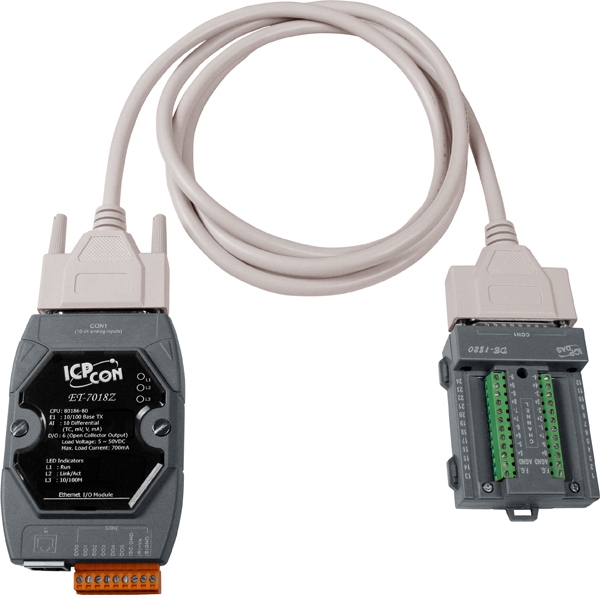

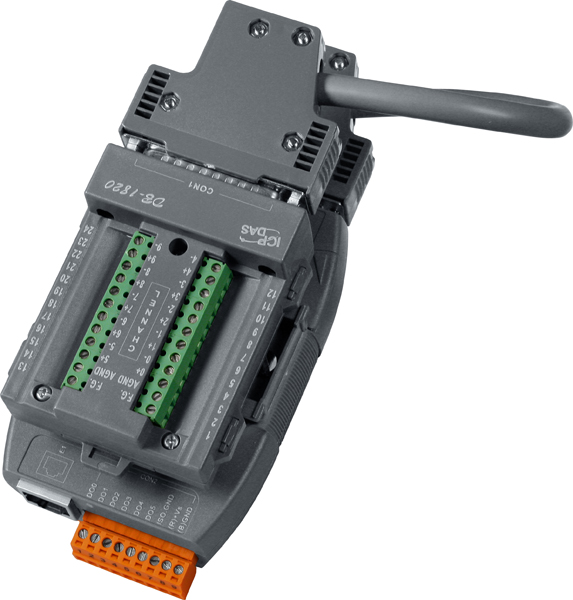

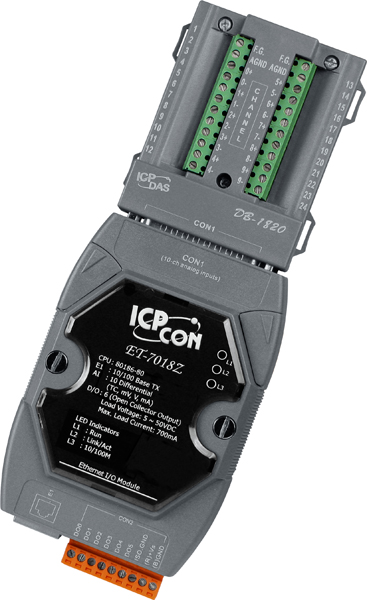

Модуль ET-7018Z/S CR от ICP DAS представляет собой Ethernet-модуль ввода-вывода, оснащённый 10 дифференциальными аналоговыми входами, поддерживающими различные типы термопар, и 6 каналами дискретного вывода. В комплект поставки входит дочерняя плата DN-1820, обеспечивающая дополнительную защиту и удобство подключения.

Ключевые технические особенности устройства включают:

• Аналоговые входы: 10 дифференциальных каналов с диапазонами входного сигнала по напряжению: ±15 мВ, ±50 мВ, ±100 мВ, ±150 мВ, ±500 мВ, ±1 В, ±2,5 В, а также по току: 0–20 мА, 4–20 мА, –20–+20 мА. Поддерживаются различные типы термопар: J, K, T, E, R, S, B, N, C, L, M, L(DIN43710). Частота дискретизации составляет 10 Гц, а разрядность АЦП — 16 бит с точностью измерений ±0,1%.
  Дискретные выходы: 6 каналов с открытым коллектором, максимальное выходное напряжение 50 В, максимальный выходной ток 700 мА. Каналы могут работать в режиме приёмника (NPN).
  Сетевые интерфейсы: 1 порт Ethernet 10/100 Base T(X) (разъём RJ45), поддерживающий протоколы Modbus TCP и Modbus UDP. Встроенный веб-сервер и возможность парного соединения обеспечивают удобство настройки и мониторинга устройства через стандартный веб-браузер.
  Питание: Питание осуществляется через терминальную клемму с входным напряжением 10–30 В постоянного тока. Максимальное потребление мощности — 2 Вт. Защита от неверной полярности предотвращает повреждение устройства при неправильном подключении питания.
  Условия эксплуатации: Рабочая температура от –25 до +75°C, температура хранения от –30 до +85°C. Рабочая влажность — 10–90% без конденсации. Устройство оснащено защитой от перенапряжений, изоляцией каналов внутренней логики на 2500 В постоянного тока, а также защитой от электростатических разрядов (ESD) и быстрых переходных процессов (EFT) в соответствии с IEC 61000-4-2 и IEC 61000-4-4 соответственно.
  Монтаж: Возможность монтажа на DIN-рейку, а также настольный и настенный монтаж. Габаритные размеры устройства составляют 123 x 72 x 35 мм, материал корпуса — пластик.

Модуль ET-7018Z/S CR предназначен для применения в системах автоматизации, где требуется точный сбор и обработка данных с различных датчиков, включая термопары. Он идеально подходит для мониторинга и управления процессами в таких отраслях, как промышленное производство, энергетика, HVAC-системы и другие области, где необходима интеграция с SCADA-системами через протокол Modbus TCP.

Преимущества использования ET-7018Z/S CR включают:

• Гибкость в выборе диапазонов входных сигналов и типов термопар, что позволяет адаптировать устройство под различные задачи;
• Встроенный веб-сервер и поддержка Modbus TCP обеспечивают удобство настройки и мониторинга без необходимости установки дополнительного программного обеспечения;
• Компактные размеры и различные варианты монтажа упрощают интеграцию устройства в существующие системы;
• Высокий уровень защиты от перенапряжений и электростатических разрядов повышает надёжность эксплуатации в промышленных условиях.

Устройство совместимо с различными системами автоматизации, поддерживающими протокол Modbus TCP, и может быть интегрировано в существующие инфраструктуры без значительных изменений. Это делает ET-7018Z/S CR эффективным решением для расширения функциональности и повышения надёжности промышленных систем мониторинга и управления.
