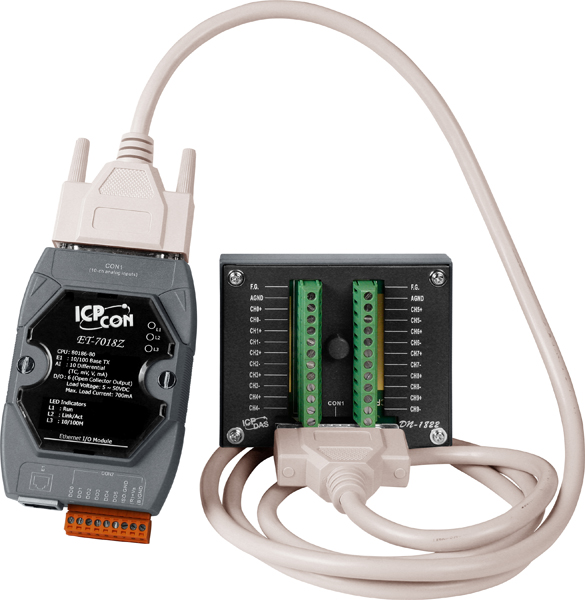

Модуль ET-7018Z/S2 CR Ethernet I/O Module with 10-ch Thermocouple Inputs, 6-ch DO with DN-1822 Daugh

Модуль ET-7018Z/S2 CR от компании ICP DAS представляет собой Ethernet-устройство ввода-вывода, оснащённое 10 дифференциальными каналами для подключения термопар различных типов и 6 каналами дискретного вывода. Это решение предназначено для интеграции в системы автоматизации, требующие точного измерения температуры и управления цифровыми сигналами.

**Ключевые технические особенности:**

• Аналоговые входы: 10 дифференциальных каналов, поддерживающих термопары типов J, K, T, E, R, S, B, N, C, L, M, а также DIN 43710. Диапазоны измерения температур варьируются от -270°C до +2320°C в зависимости от типа термопары.
• Дискретные выходы: 6 каналов с открытым коллектором, обеспечивающих выходное напряжение от 5 до 50 В и максимальный ток до 700 мА на канал.
• Частота дискретизации: 10 Гц, что обеспечивает достаточную скорость обработки сигналов для большинства промышленных приложений.
• Питание: Возможность питания от постоянного напряжения в диапазоне 10–30 В или через PoE (Power over Ethernet) с поддержкой IEEE 802.3af, Class 1.
• Защита: Защита от переполюсовки, перенапряжения (до 240 В, 60 В постоянного тока), а также защита от короткого замыкания и перегрузки на выходах.
• Интерфейсы: Один порт Ethernet 10/100 Base T(X) (разъём RJ45) с поддержкой протоколов Modbus TCP и Modbus UDP, обеспечивающий гибкость в интеграции с различными системами управления.
• Монтаж: Возможность монтажа на DIN-рейку, а также настольный или настенный монтаж, что упрощает установку в различных условиях.
• Условия эксплуатации: Рабочая температура от -25°C до +75°C, влажность от 10% до 90% без конденсации, что делает устройство пригодным для использования в разнообразных промышленных средах.
• Размеры: Компактные габариты 72 x 123 x 35 мм, что позволяет экономить пространство при установке.

**Области применения и целевая аудитория:**

Модуль ET-7018Z/S2 CR идеально подходит для предприятий, занимающихся автоматизацией технологических процессов, где требуется мониторинг температуры с использованием термопар и управление цифровыми сигналами. Это может включать в себя химическую, нефтехимическую, пищевую промышленность, а также системы HVAC и другие области, где необходимы точные измерения и управление в реальном времени.

**Преимущества и совместимость:**

• Гибкость подключения: Поддержка различных типов термопар и возможность индивидуальной настройки каналов позволяют адаптировать устройство под специфические требования пользователя.
• Интеграция с существующими системами: Совместимость с протоколами Modbus TCP и UDP обеспечивает лёгкую интеграцию с различными системами управления и SCADA.
• Надёжность: Защита от переполюсовки, перенапряжения и короткого замыкания повышает долговечность устройства в сложных эксплуатационных условиях.
• Удобство монтажа: Компактные размеры и различные варианты монтажа упрощают установку в ограниченных пространствах.

Модуль ET-7018Z/S2 CR от ICP DAS представляет собой надёжное и гибкое решение для задач измерения температуры и управления цифровыми сигналами в промышленных системах автоматизации, обеспечивая высокую точность, надёжность и совместимость с различными стандартами и протоколами.
