Артикул:
ET-7017 CR
Характеристики
Полное наименование:
—
Модуль ET-7017 CR Ethernet I/O Module with 8-ch AI, 4-ch DO (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

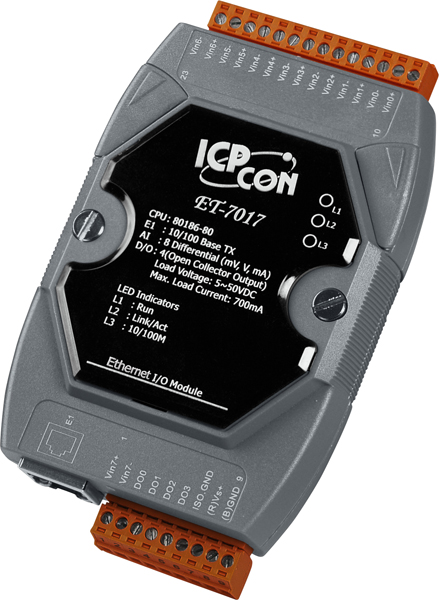

Модуль ET-7017 CR от ICP DAS представляет собой Ethernet-устройство с 8 дифференциальными каналами аналогового ввода и 4 изолированными каналами дискретного вывода. Он предназначен для интеграции в системы автоматизации, требующие надежного сбора и передачи данных в реальном времени.
Ключевые технические особенности модуля включают:
- Аналоговый ввод: 8 дифференциальных каналов с разрешением 16 бит и частотой дискретизации 10 Гц в обычном режиме и 50 Гц в ускоренном режиме. Диапазоны входных сигналов по напряжению: ±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В; по току: 0–20 мА, 4–20 мА, ±20 мА (требуется внешний резистор 125 Ом).
- Дискретный вывод: 4 канала с открытым коллектором, максимальный ток на канал — 700 мА, поддерживаемые напряжения нагрузки от 5 до 50 В постоянного тока.
- Сетевые интерфейсы: 1 порт Ethernet 10/100 Base T(X) (RJ45), поддерживающий протоколы Modbus TCP и Modbus UDP.
- Электропитание: Питание через терминальную клемму в диапазоне 10–30 В постоянного тока, максимальное потребление — 2,8 Вт.
- Защита: Изоляция каналов внутренней логики — 2500 В постоянного тока; защита от перенапряжения — ±0,5 кВ для линии питания; защита от электростатических разрядов (ESD) — ±4 кВ для каждого канала и ±8 кВ для случайной точки; защита от быстрых транзиентов (EFT) — ±4 кВ для линии питания.
- Условия эксплуатации: Рабочая температура — от -25 до +75 °C; температура хранения — от -30 до +85 °C; рабочая влажность — от 10% до 90% без конденсации.
- Функции безопасности: Поддержка ID, пароля и фильтрации по IP-адресу для обеспечения защищенного доступа к устройству.
- Монтаж: Возможность настольного, настенного монтажа и установки на DIN-рейку, что обеспечивает гибкость в размещении устройства в различных промышленных средах.
Модуль ET-7017 CR идеально подходит для применения в системах мониторинга и управления, где требуется надежный сбор и передача данных с различных датчиков и исполнительных механизмов. Его возможности по изоляции и защите обеспечивают стабильную работу в условиях промышленного окружения, подверженного электромагнитным помехам и перепадам напряжения.
Для интеграции с другими устройствами и системами автоматизации рекомендуется учитывать совместимость протоколов Modbus TCP и Modbus UDP, поддерживаемых модулем. Это позволит обеспечить эффективную и бесперебойную работу системы в целом.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | Нет |
| Потребление тока | 2.8 Вт макс. |
| Температурный дрейф нуля | ±20 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Частота дискретизации | Обычный режим: 10 Гц (общая)#Ускоренный режим: 50 Гц (общая) |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Нет |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 10 ~ 30 В пост.тока |
| Питание по PoE | Нет |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Нет |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита от перенапряжения | ±0.5 кВ для линии питания 240 Vrms 60 В пост. |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | 1500 |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Тип каналов аналогового ввода | Дифференциальные |
| Индивидуальная настройка каналов | Есть |
| Обнаружение обрыва кабеля | Есть, для +4 ~ +20 мА |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Изоляция виртуальных каналов | Есть, 400 В пост.тока |
| Защита по току | Есть, 50 мА при 110 В пост. |
| Общая защита от перенапряжения | ±200 В пост.тока |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Требуется внешний резистор 125 Ом |
| Входное сопротивление | По току: 125 Ом По напряжению: 2 МОм |
| Точность АЦП | Обычный режим: ±0.1% Ускоренный режим: ±0.5% или лучше |
| Разрешение АЦП | 16 бит |
| Диапазон входных сигналов по напряжению | ±150 мВ ±5 В ±10 В ±500 мВ ±1 В |
| Количество каналов АЦП | 8 |
| Защита от короткого замыкания | Есть |
| Количество каналов дискретного вывода | 4 |
| Защита от перегрузки | 1.4 A |
| Напряжение нагрузки | +5 ~ +50 В пост. |
| Установка безопасного значения | Есть, настраивается программно |
| Тип подключения каналов дискретного вывода | Sink |
| Тип каналов дискретного вывода | Тип 'открытый коллектор', изолированный |
| Максимальная нагрузка на канал | 700 мА |
| Установка значения при подаче питания | Есть, настраивается программно |
| Тип каналов | Аналоговый ввод Дискретный вывод |
| Тип устройства | Модуль дискретного ввода Модуль аналогового вывода |
