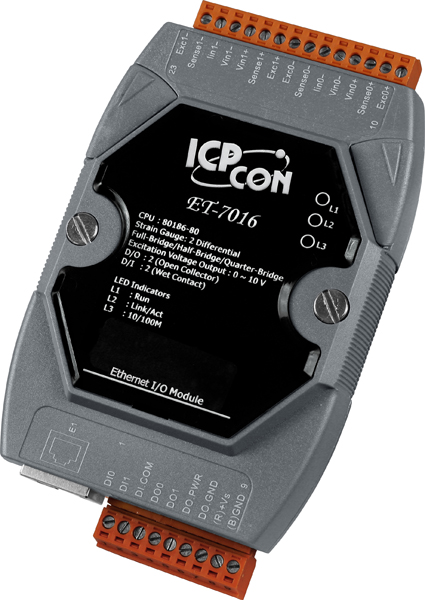

Модуль ET-7016 CR 2-channel strain gauge, 2-channel digital input and 2-channel digital Output modul

Модуль ET-7016 CR от компании ICP DAS представляет собой Ethernet-устройство, предназначенное для интеграции в системы автоматизации и мониторинга, требующие точного измерения и контроля сигналов с тензометрических датчиков, а также обработки дискретных входных и выходных сигналов. Этот модуль обеспечивает надежную и эффективную работу в промышленных условиях, где необходима высокая степень изоляции и защита от внешних помех.

Ключевые технические особенности модуля ET-7016 CR включают:

• Аналоговый вход: 2 дифференциальных канала для подключения тензометрических датчиков с разрешением АЦП 16 бит и точностью ±0,05%. Частота дискретизации составляет 10 Гц, что обеспечивает стабильность измерений. Входное сопротивление по току — 125 Ом, по напряжению — более 400 кОм. Температурный дрейф нуля — ±0,5 мкВ/°C, температурный дрейф шкалы — ±25 ppm/°C.
• Дискретный ввод: 2 канала с типом подключения Sink/Source для сухих контактов. Напряжение в открытом состоянии — +3,5 ~ 50 В постоянного тока, в закрытом — до +1 В постоянного тока. Защита от перенапряжения достигает +70 В постоянного тока.
• Дискретный вывод: 2 канала с открытым коллектором, изолированных, с максимальной нагрузкой 700 мА и напряжением нагрузки от +5 до +50 В постоянного тока. Защита от короткого замыкания и перегрузки (1,4 А) обеспечивают надежную эксплуатацию.
• Питание: Возможность питания через терминальную клемму от 10 до 30 В постоянного тока. Защита от неверной полярности предотвращает повреждения при неправильном подключении.
• Сетевые интерфейсы: 1 порт Ethernet 10/100 Base T(X) (разъем RJ45) с поддержкой Auto MDI/MDI-X. Протоколы Modbus TCP и Modbus UDP обеспечивают совместимость с различными системами автоматизации.
• Защита и изоляция: Изоляция каналов внутренней логики — 2500 В постоянного тока. Защита от импульсных перенапряжений (EFT) по IEC 61000-4-4 — ±4 кВ для линии питания. Защита от электростатического разряда (ESD) по IEC 61000-4-2 — ±4 кВ для каждого канала.
• Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -30 до +85 °C. Рабочая влажность — 10 ~ 90%, без образования конденсата, что позволяет использовать модуль в различных климатических условиях.

Модуль ET-7016 CR предназначен для применения в системах автоматизации, где требуется точное измерение и обработка сигналов с тензометрических датчиков, а также управление дискретными входами и выходами. Он идеально подходит для использования в следующих областях:

• Мониторинг и управление весовыми системами: Подключение к тензометрическим датчикам для измерения веса и контроля процессов взвешивания.
• Автоматизация производственных процессов: Сбор и обработка данных с датчиков для контроля технологических параметров и управления оборудованием.
• Системы контроля и управления в реальном времени: Интеграция в SCADA-системы для мониторинга и управления различными процессами на предприятии.

Преимущества модуля ET-7016 CR включают:

• Высокая степень изоляции и защиты: Обеспечивает надежную работу в условиях воздействия внешних помех и перенапряжений.
• Гибкость подключения: Поддержка различных типов тензометрических датчиков и возможность индивидуальной настройки каналов.
• Совместимость с промышленными протоколами: Легко интегрируется в существующие системы автоматизации, поддерживающие Modbus TCP и Modbus UDP.
• Устойчивость к неблагоприятным условиям эксплуатации: Широкий диапазон рабочих температур и высокая защита от влаги и пыли.

Модуль ET-7016 CR от ICP DAS является надежным и эффективным решением для интеграции в системы автоматизации, требующие точного измерения и контроля сигналов с тензометрических датчиков, а также обработки дискретных входных и выходных сигналов. Его технические характеристики и возможности обеспечивают высокую производительность и надежность в различных промышленных приложениях.
