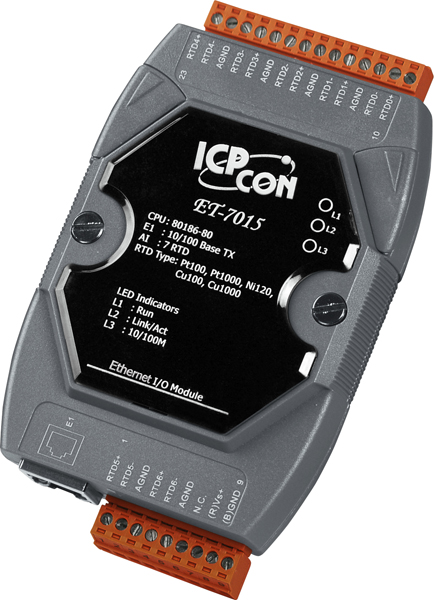

Модуль ET-7015 CR от компании ICP DAS представляет собой Ethernet-модуль с 7 каналами аналогового ввода, предназначенный для подключения различных типов терморезисторов, включая Pt100, Pt1000, Ni120, Cu100 и Cu1000. Устройство обеспечивает высокоточное измерение температуры в промышленных приложениях, где требуется надежная передача данных по сети Ethernet.
Ключевые технические особенности модуля ET-7015 CR включают:
- Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
- Частота дискретизации: 12 Гц (общая), что позволяет эффективно обрабатывать данные в реальном времени.
- Температурный дрейф нуля: ±0.5 мкВ/°C, обеспечивающий стабильность показаний при изменении температуры окружающей среды.
- Температурный дрейф шкалы: ±20 мкВ/°C, минимизируя погрешности измерений при температурных колебаниях.
- Входное сопротивление: более 1 МОм, что позволяет подключать датчики с различными характеристиками.
- Защита от перенапряжения: ±0.5 кВ для линии питания, обеспечивая надежность работы в условиях электромагнитных помех.
- Защита ESD (IEC 61000-4-2): ±4 кВ для каждого канала, ±8 кВ для случайной точки, повышая устойчивость к электростатическим разрядам.
- Изоляция каналов внутренней логики: 2500 В пост.тока, предотвращая влияние внешних помех на работу устройства.
- Сторожевой таймер: аппаратный (0.8 сек.) и программный, обеспечивающий надежность системы в случае сбоев.
- Питание: через терминальную клемму, 10 ~ 30 В постоянного тока, с защитой от неверной полярности, что упрощает установку и эксплуатацию.
- Рабочая температура: от -25 до +75°C, позволяющая использовать модуль в различных климатических условиях.
- Размеры: 123 x 72 x 35 мм, что обеспечивает компактность и удобство монтажа на DIN-рейку или настенно/настольный монтаж.
Модуль ET-7015 CR предназначен для применения в системах автоматизации, где требуется мониторинг температуры с высокой точностью и надежностью. Он идеально подходит для использования в промышленных процессах, системах управления HVAC, а также в оборудовании для контроля температуры в различных отраслях промышленности.
Преимущества модуля ET-7015 CR включают:
- Высокая точность измерений: благодаря 16-битному АЦП и низкому температурному дрейфу, обеспечивается стабильность показаний в различных условиях эксплуатации.
- Надежность и защита: наличие защит от перенапряжений, электростатических разрядов и изоляция каналов внутренней логики повышают устойчивость устройства к внешним воздействиям.
- Гибкость подключения: поддержка различных типов терморезисторов позволяет интегрировать модуль в существующие системы без необходимости дополнительных адаптаций.
- Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку или настенно/настольный монтаж упрощают установку в ограниченных пространствах.
- Широкий диапазон рабочих температур: от -25 до +75°C, что делает модуль подходящим для эксплуатации в различных климатических условиях.
Модуль ET-7015 CR совместим с промышленными протоколами Modbus TCP и Modbus UDP, что обеспечивает легкую интеграцию в существующие системы автоматизации. Встроенный веб-сервер и возможность парного соединения позволяют удаленно настраивать и мониторить устройство, повышая удобство эксплуатации и обслуживания.
В заключение, модуль ET-7015 CR от ICP DAS представляет собой надежное и высокоточное решение для мониторинга температуры в промышленных приложениях, обеспечивая гибкость подключения, защиту от внешних воздействий и удобство эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | Нет |
| Потребление тока | 2.2 Вт макс. |
| Частота дискретизации | 12 Гц (общая) |
| Температурный дрейф нуля | ±0.5 мкВ/°C |
| Тип подключаемых датчиков | Pt100, Pt1000, Ni120, Cu100, Cu1000 |
| Температурный дрейф шкалы | ±20 мкВ/°C |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Нет |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 10 ~ 30 В пост.тока |
| Питание по PoE | Нет |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Нет |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита от перенапряжения | ±0.5 кВ для линии питания 110 В пост./перем. |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | 1500 |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Тип каналов аналогового ввода | Дифференциальные (2/3-проводные) |
| Индивидуальная настройка каналов | Есть |
| Подавление синфазных помех (Общий режим) | 150 дБ |
| Измерение сопротивления | 3.2 кОм макс. |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Входное сопротивление | >1 МОм |
| Точность АЦП | ±0.05% |
| Разрешение АЦП | 16 бит |
| Количество каналов АЦП | 7 |
| Тип каналов | Аналоговый ввод |
| Тип устройства | Модуль аналогового ввода |
