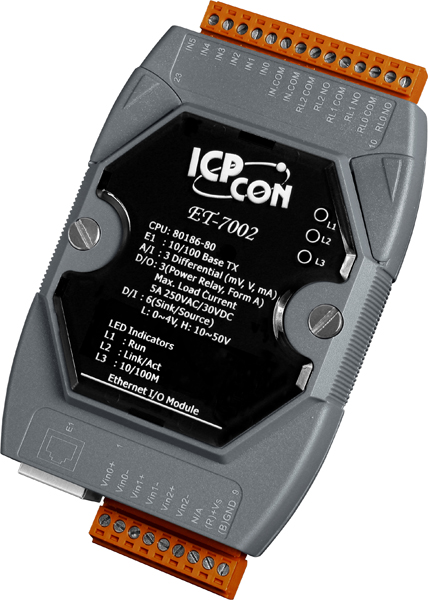

Модуль ET-7002 CR 3-channel analog inputs, 6-channel digital inputs and 3-channel Relay outputs modu

Модуль ET-7002 CR от компании ICP DAS представляет собой многофункциональное устройство для сбора и передачи данных, оснащённое 3 каналами аналогового ввода, 6 каналами дискретного ввода и 3 релейными выходами. Это решение предназначено для интеграции в системы автоматизации, требующие надежного и гибкого ввода-вывода сигналов.

**Ключевые технические особенности:**

• Аналоговые входы: 3 дифференциальных канала с разрешением 16 бит, поддерживающие различные диапазоны входных сигналов: от ±150 мВ до ±20 мА. Каждый канал оснащён защитой от перенапряжения до 240 В RMS и возможностью индивидуальной настройки диапазона входного сигнала.
• Дискретные входы: 6 каналов, работающих по принципу сухого контакта, с входным сопротивлением 10 кОм и защитой от перенапряжения до +70 В постоянного тока. Поддерживают типы подключения Sink/Source.
• Релейные выходы: 3 канала с силовыми реле Form A (SPST N.O.), способные переключать нагрузку до 5 А при 25°C. Время переключения реле составляет 6 мс, а время восстановления — 3 мс. Механическая износостойкость реле — 20 миллионов переключений при нулевой нагрузке.
• Сетевые интерфейсы: 1 порт Ethernet 10/100 Base T(X) (RJ45), поддерживающий протоколы Modbus TCP и Modbus UDP для обеспечения совместимости с различными SCADA-системами.
• Питание: Потребление тока до 2.9 Вт, питание через терминальную клемму в диапазоне 10 ~ 30 В постоянного тока. Защита от неверной полярности присутствует.
• Условия эксплуатации: Рабочая температура от -25°C до +75°C, рабочая влажность 10 ~ 90% без образования конденсата.

**Области применения и целевая аудитория:**

Модуль ET-7002 CR предназначен для использования в различных сферах промышленной автоматизации, включая автоматизацию зданий, транспортных систем и удалённое обслуживание оборудования. Он обеспечивает гибкость в настройке входных и выходных сигналов, что делает его идеальным для интеграции в системы, требующие разнообразных типов ввода-вывода.

**Преимущества и совместимость:**

• Гибкость настройки: Возможность индивидуальной настройки диапазонов входных сигналов и типов подключения дискретных входов позволяет адаптировать модуль под специфические требования проекта.
• Надёжность: Защита от перенапряжений, электростатических разрядов и перепадов напряжения обеспечивает стабильную работу устройства в различных условиях эксплуатации.
• Совместимость: Поддержка протоколов Modbus TCP и Modbus UDP гарантирует интеграцию с большинством SCADA-систем, обеспечивая лёгкость в настройке и эксплуатации.
• Удобство монтажа: Компактные габариты (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку или настольного/настенного размещения упрощают установку и экономят пространство.

Модуль ET-7002 CR от ICP DAS представляет собой надёжное и гибкое решение для задач ввода-вывода в системах автоматизации, обеспечивая высокую степень защиты и совместимость с современными промышленными протоколами.
