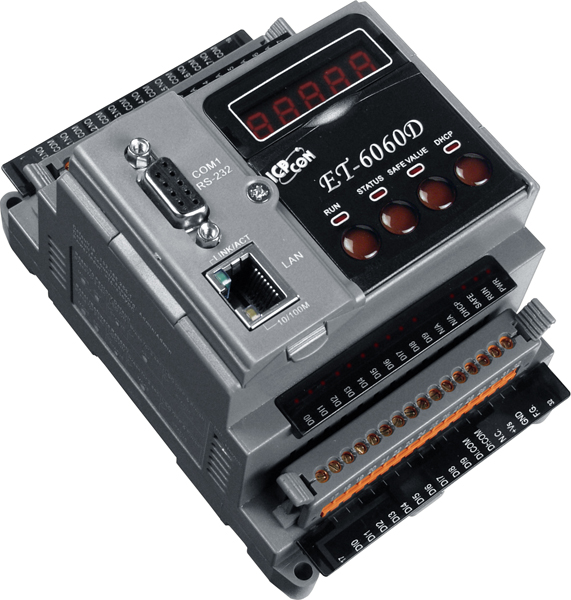

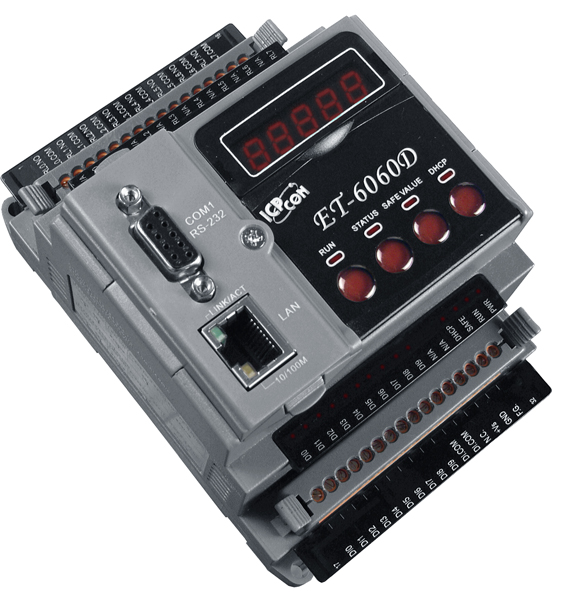

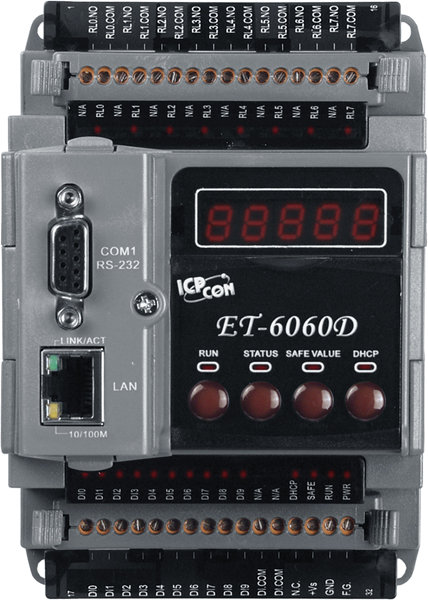

Модуль ET-6060D CR от компании ICP DAS представляет собой промышленное устройство с 8 каналами цифрового релейного вывода (DO) и 10 каналами цифрового входа (DI), предназначенное для интеграции в системы автоматизации и мониторинга. Устройство обеспечивает надежную и эффективную обработку сигналов в различных промышленных приложениях.
Ключевые технические особенности модуля включают:
- Цифровые входы (DI): 10 каналов с типом подключения Sink/Source, входным сопротивлением 10 кОм, поддерживающие напряжения логического 0 до +3 В и логического 1 в диапазоне от +10 до +50 В постоянного тока.
- Цифровые релейные выходы (DO): 8 каналов с силовыми реле типа Form A, способные переключать ток до 3 А при 250 В переменного тока и 3 А при 30 В постоянного тока. Время переключения реле не превышает 15 мс, а механическая износостойкость составляет 10 миллионов переключений.
- Питание и энергопотребление: Рабочее напряжение устройства составляет от 10 до 30 В постоянного тока, с потреблением тока до 4,8 Вт.
- Условия эксплуатации: Модуль функционирует в температурном диапазоне от -25 до +75°C и при влажности от 10% до 95% без образования конденсата.

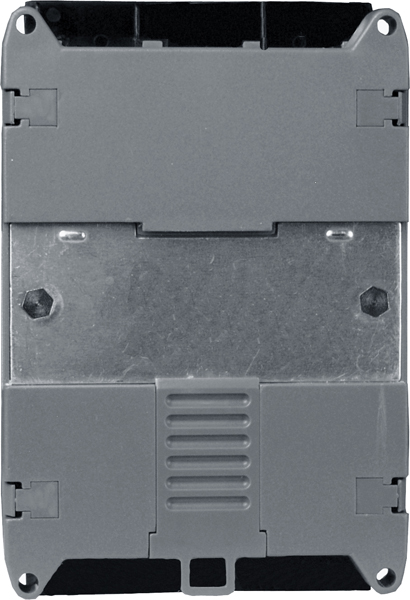

- Монтаж и конструктив: Корпус выполнен из пластика, габаритные размеры составляют 90 x 111 x 70 мм. Устройство предназначено для монтажа на DIN-рейку и настенного монтажа.
- Сетевые интерфейсы: Оснащено одним портом Ethernet 10/100 Base T(X) (разъем RJ45) и одним портом RS-232 для связи с другими устройствами.

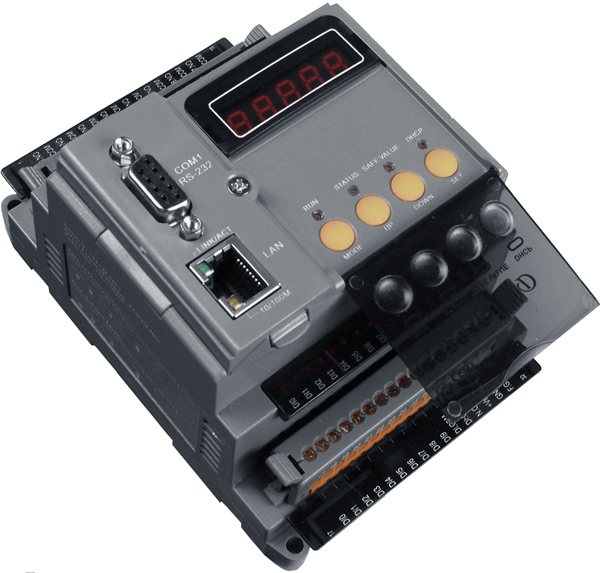

- Системные индикаторы: Имеются системные индикаторы, 5-разрядный 7-сегментный светодиодный дисплей и кнопки управления для удобства настройки и мониторинга.
- Безопасность и сертификация: Устройство соответствует стандартам безопасности CE и FCC, обеспечивая надежную защиту в промышленных условиях.
Модуль ET-6060D CR нацелен на использование в системах автоматизации, где требуется надежная обработка цифровых сигналов. Он идеально подходит для задач, связанных с мониторингом и управлением различными процессами, такими как управление оборудованием, сбор данных с датчиков и исполнительных механизмов, а также интеграция в системы SCADA. Благодаря поддержке протоколов Modbus RTU и Modbus TCP, устройство легко интегрируется в существующие системы автоматизации, обеспечивая гибкость и расширяемость решений.
Преимущества модуля включают:
- Гибкость подключения: Поддержка различных типов входов и выходов позволяет адаптировать устройство под конкретные требования проекта.
- Надежность: Высокая механическая и электрическая износостойкость компонентов обеспечивает долгосрочную эксплуатацию в промышленных условиях.
- Универсальность: Возможность монтажа на DIN-рейку и настенный монтаж расширяет варианты установки в различных средах.
- Совместимость: Поддержка стандартных протоколов Modbus RTU и Modbus TCP обеспечивает легкую интеграцию с другими устройствами и системами.
Модуль ET-6060D CR от ICP DAS является надежным и эффективным решением для реализации задач по цифровому вводу-выведению в промышленных системах автоматизации, обеспечивая высокую производительность и гибкость при интеграции в различные приложения.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 90 x 111 x 70 |
| Потребление тока | 4.8 Вт |
| Количество портов RS-232 | 1 |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Sink/source |
| Входное сопротивление | 10 кОм |
| Количество каналов дискретного ввода | 10 |
| Напряжение лог. 0 | +3 В макс. |
| Напряжение лог. 1 | +10 ~ +50 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку настенный |
| Безопасность | CE FCC |
| Тип каналов релейного вывода | Силовое реле (Form A) |
| Время переключения реле | 15 мс макс. |
| Количество каналов релейного вывода | 8 |
| Механическая износостойкость | 10000000 переключений |
| Время восстановления | 3 мс макс. |
| Электрическая износостойкость | 100000 переключений |
| Нагрузочная способность реле | 3 А |
| Сопротивление изоляции | 1000 МОм @ 500 В пост. мин. |
| Макс. переключаемое напряжение | 250 В пер./28 В пост. |
| Электрическая прочность | Открытый контакт: 750 В Между катушкой и контактами: 4 кВ |
| Системные индикаторы | Есть |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Кнопки управления | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Тип каналов | Дискретный ввод Релейный вывод |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-232: Tx, Rx, GND |
