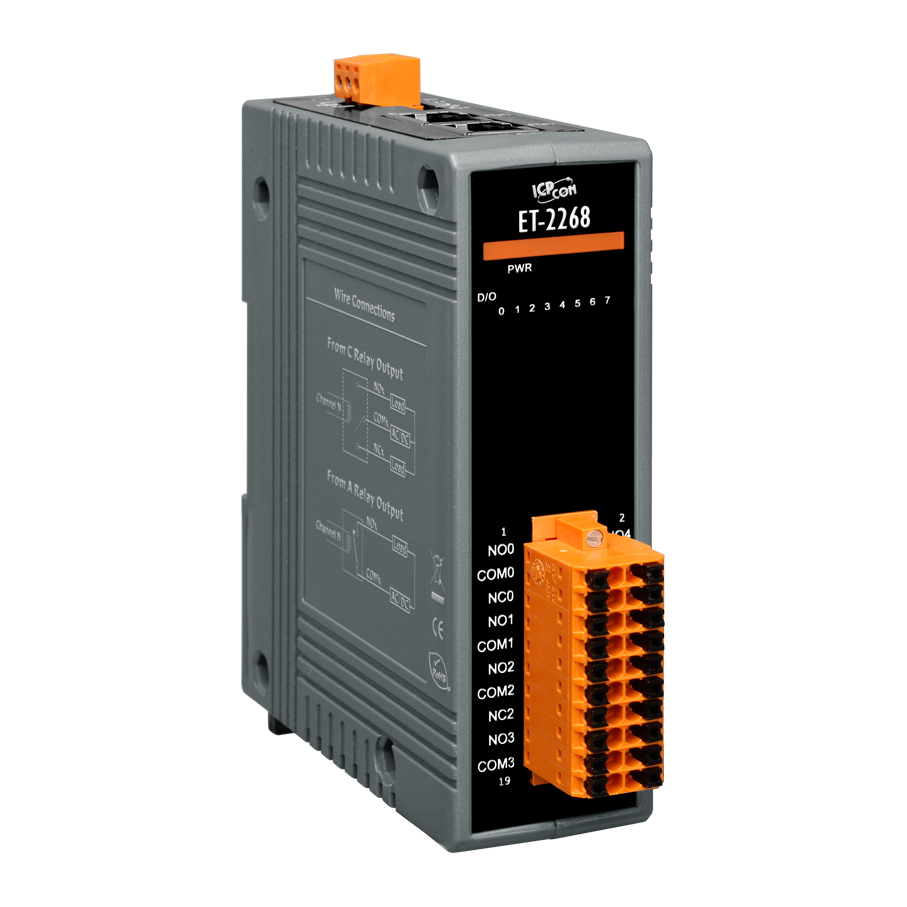

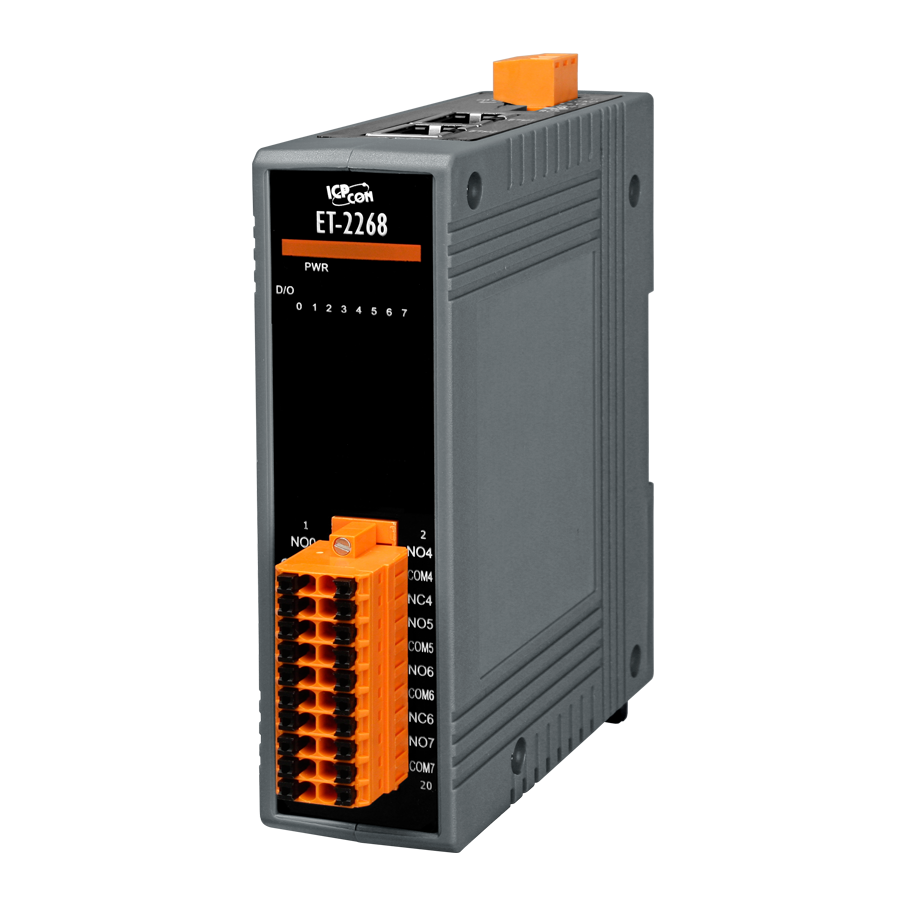

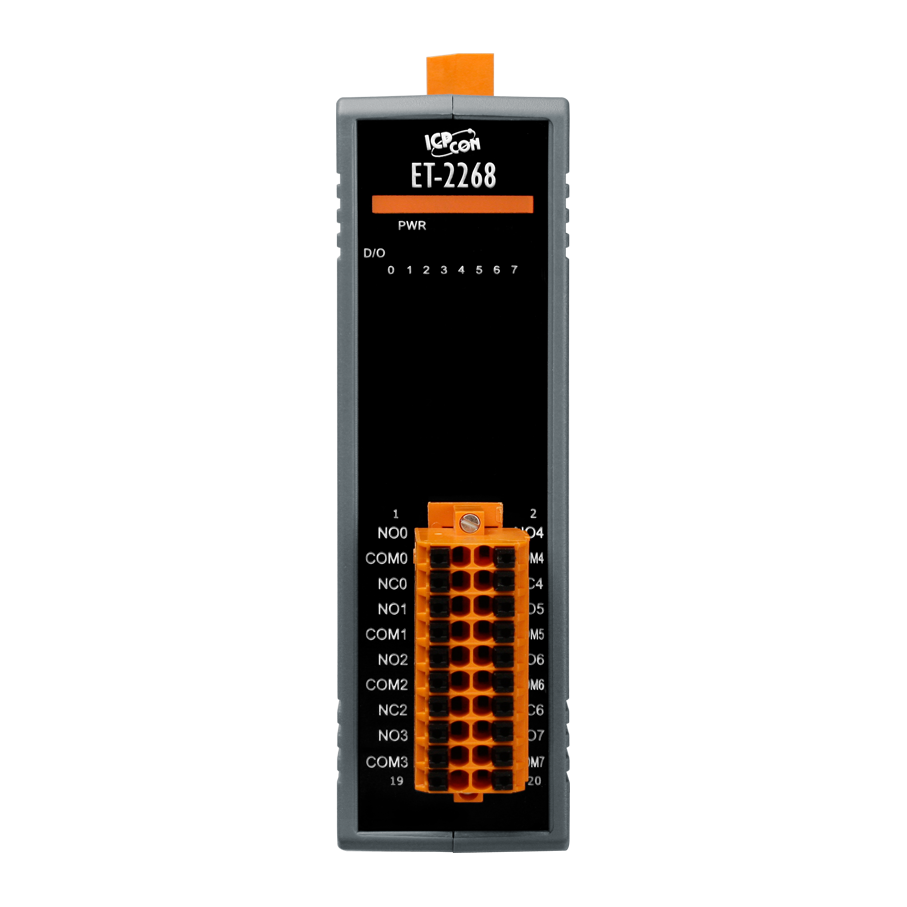

Модуль ET-2268 CR от компании ICP DAS представляет собой промышленное устройство ввода-вывода, предназначенное для интеграции в системы автоматизации с использованием Ethernet-сети. Он оснащён встроенным 2-портовым Ethernet-коммутатором, что позволяет создавать компактные и эффективные решения для управления и мониторинга.
Ключевые технические особенности модуля ET-2268 CR включают:
- Дискретный вывод: 8 каналов релейного вывода, разделённых на 4 канала с нормально разомкнутыми контактами (Form A) и 4 канала с перекидными контактами (Form C). Время переключения реле составляет 3 мс, а механическая износостойкость достигает 100 миллионов переключений.
- Сетевые интерфейсы: 2 порта Ethernet 10/100 Base-T(X) с разъёмами RJ45, поддерживающие протоколы Modbus TCP и Modbus UDP. Встроенный коммутатор обеспечивает возможность прямого соединения нескольких устройств без необходимости в отдельном сетевом оборудовании.
- Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока с потребляемой мощностью 3,3 Вт. Модуль оснащён защитой от неверной полярности, что повышает надёжность эксплуатации в промышленных условиях.
- Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 10 до 90% без конденсации. Модуль также защищён от перенапряжений до ±3 кВ для линии питания и от электростатических разрядов (ESD) до ±16 кВ для случайной точки и ±8 кВ для каждого канала.
- Функции безопасности: Поддержка пароля и фильтрации по IP-адресу для обеспечения защищённого доступа к устройству.
Модуль ET-2268 CR предназначен для использования в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг оборудования, системы сигнализации и оповещения, а также в приложениях, требующих удалённого управления релейными выходами через Ethernet-сеть.
Преимущества модуля ET-2268 CR включают:
- Компактные размеры: Габариты 127 x 33 x 99 мм позволяют экономить пространство при монтаже на DIN-рейку или на стену.
- Интегрированность: Встроенный 2-портовый Ethernet-коммутатор упрощает сетевую инфраструктуру и снижает затраты на дополнительное оборудование.
- Надёжность: Высокая механическая и электрическая износостойкость реле обеспечивает долгосрочную эксплуатацию без необходимости частой замены компонентов.
- Гибкость: Возможность программной настройки значений при подаче питания и установки безопасных значений расширяет функциональность устройства в различных приложениях.
Модуль ET-2268 CR совместим с различными системами автоматизации, поддерживающими протоколы Modbus TCP и Modbus UDP, что обеспечивает лёгкую интеграцию в существующие инфраструктуры. Его надёжность и функциональность делают его оптимальным выбором для предприятий, стремящихся повысить эффективность и безопасность своих автоматизированных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127 x 33 x 99 |
| Индикаторы ввода/вывода | Есть |
| Потребление тока | 3.3 Вт |
| Сторожевой таймер | Есть |
| Процессор | 32-битный ARM |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку настенный |
| Тип каналов релейного вывода | Сигнальное реле (Form A × 4, Form C × 4) |
| Время переключения реле | 3 мс |
| Количество каналов релейного вывода | 8 |
| Механическая износостойкость | 100000000 переключений |
| Установка значения при подаче питания | Есть, настраивается программно |
| Время восстановления | 4 мс |
| Установка безопасного значения | Есть, настраивается программно |
| Электрическая износостойкость | 2 x 100000 переключений |
| Нагрузочная способность реле | 2 А @ 30 В пост.; 0.24 @ 220 В пост.; 0.25 А @ 250 В пер. |
| Системные индикаторы | Есть |
| Индикаторы Ethernet-портов | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | Пароль Фильтр по IP-адресу |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита от перенапряжения | ±3 кВ для линии питания |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±16 кВ для случайной точки ±8 кВ для каждого канала |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Тип каналов | Релейный вывод |
| Тип устройства | Модуль дискретного вывода |
