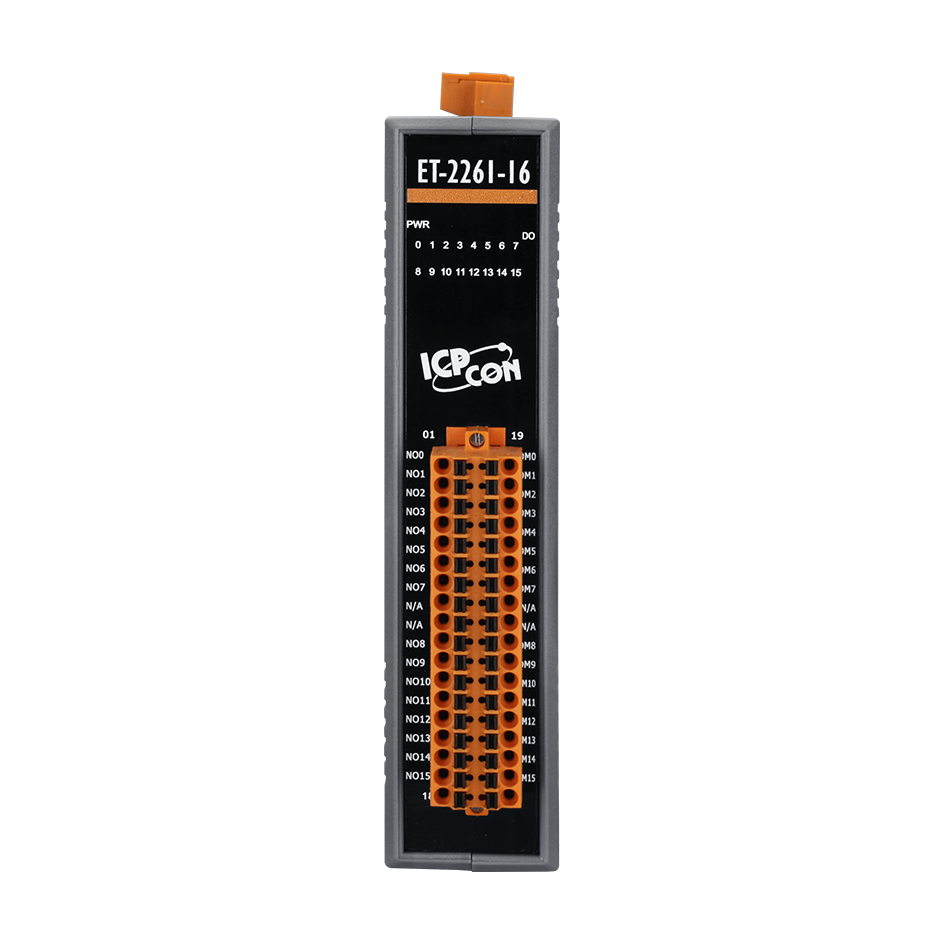

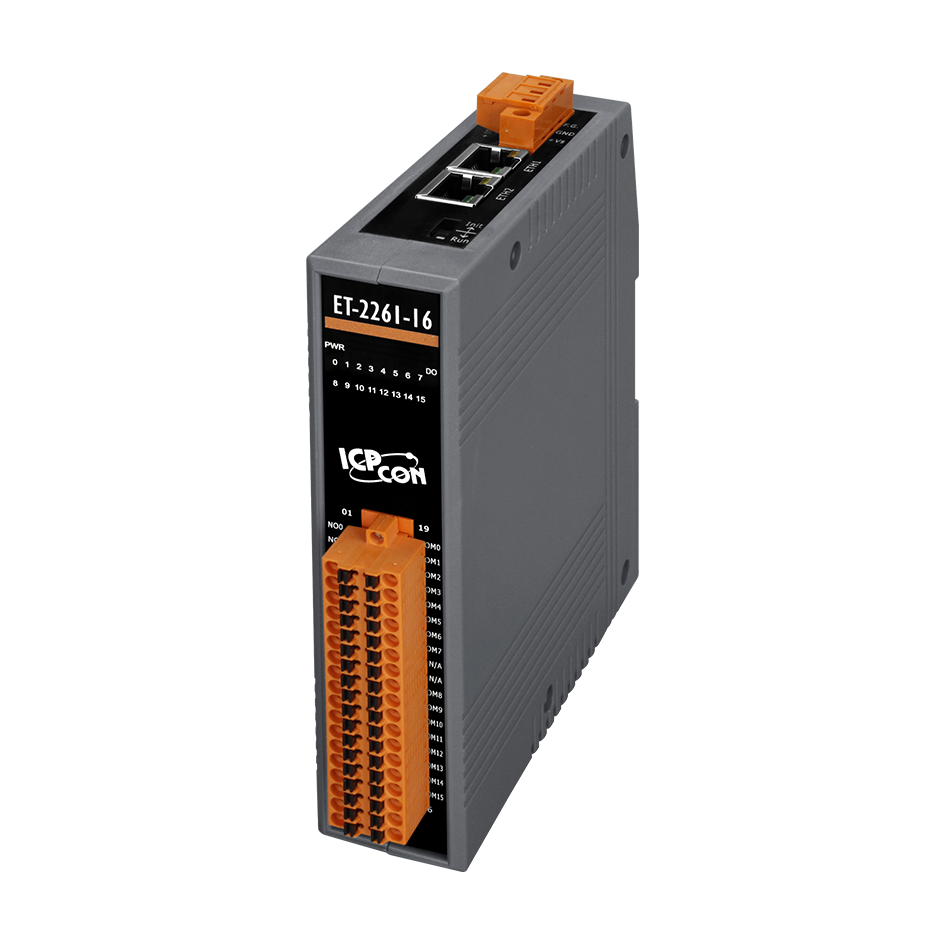

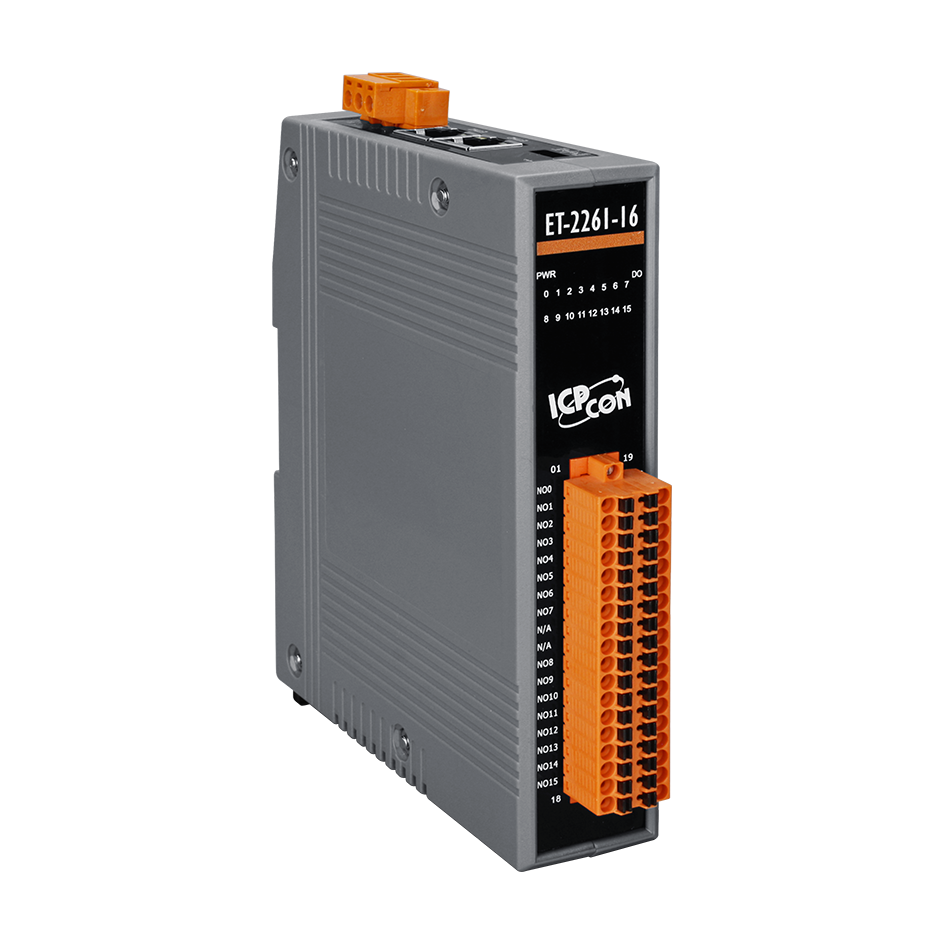

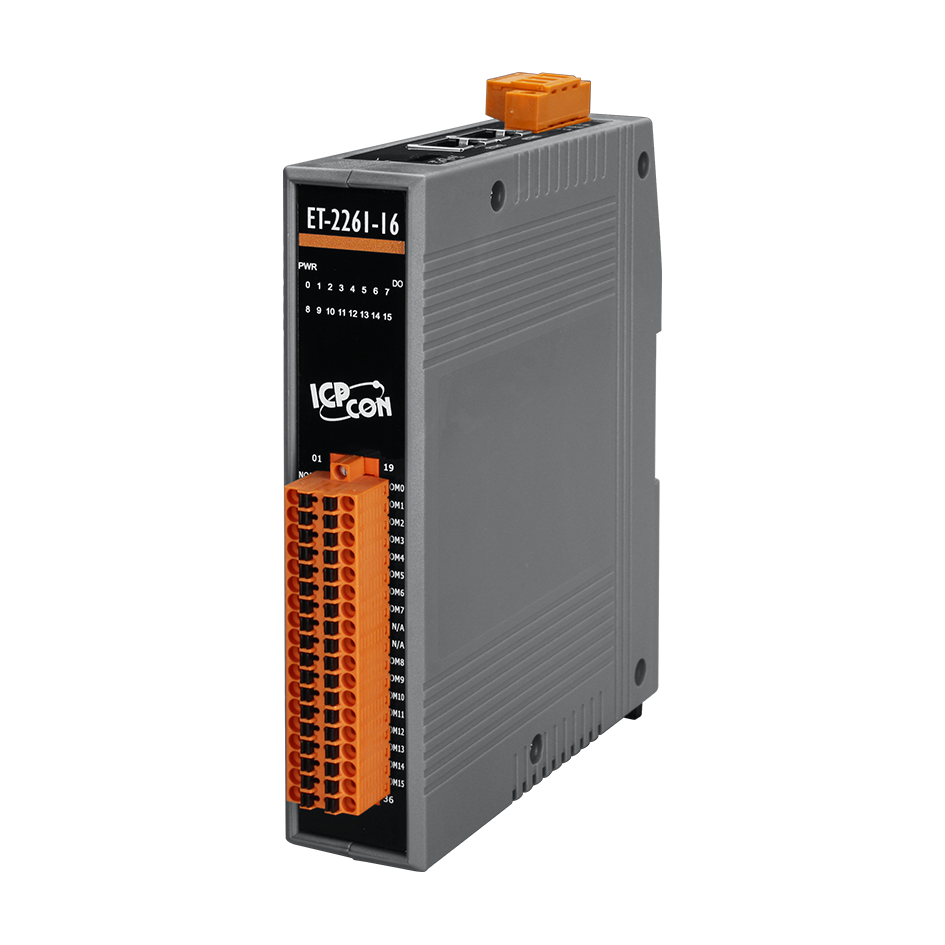

Модуль ET-2261-16 CR Ethernet I/O Module with 2-port Ethernet Switch, 16-ch Power Relay Output (RoHS

Модуль ET-2261-16 CR от ICP DAS представляет собой промышленное устройство ввода-вывода с 16 каналами силовых релейных выходов типа Form A и встроенным 2-портовым Ethernet-коммутатором. Это решение предназначено для интеграции в системы автоматизации, требующие надежного и гибкого управления цифровыми сигналами через Ethernet-сеть.

Ключевые технические особенности модуля включают:

• 16 каналов релейных выходов (Form A): каждый канал оснащен электромеханическим реле с нормально разомкнутыми контактами, способными переключать ток до 5 А при 250 В переменного тока и 5 А при 24 В постоянного тока. Время переключения реле составляет 10 мс, а механическая износостойкость достигает 20 миллионов циклов.

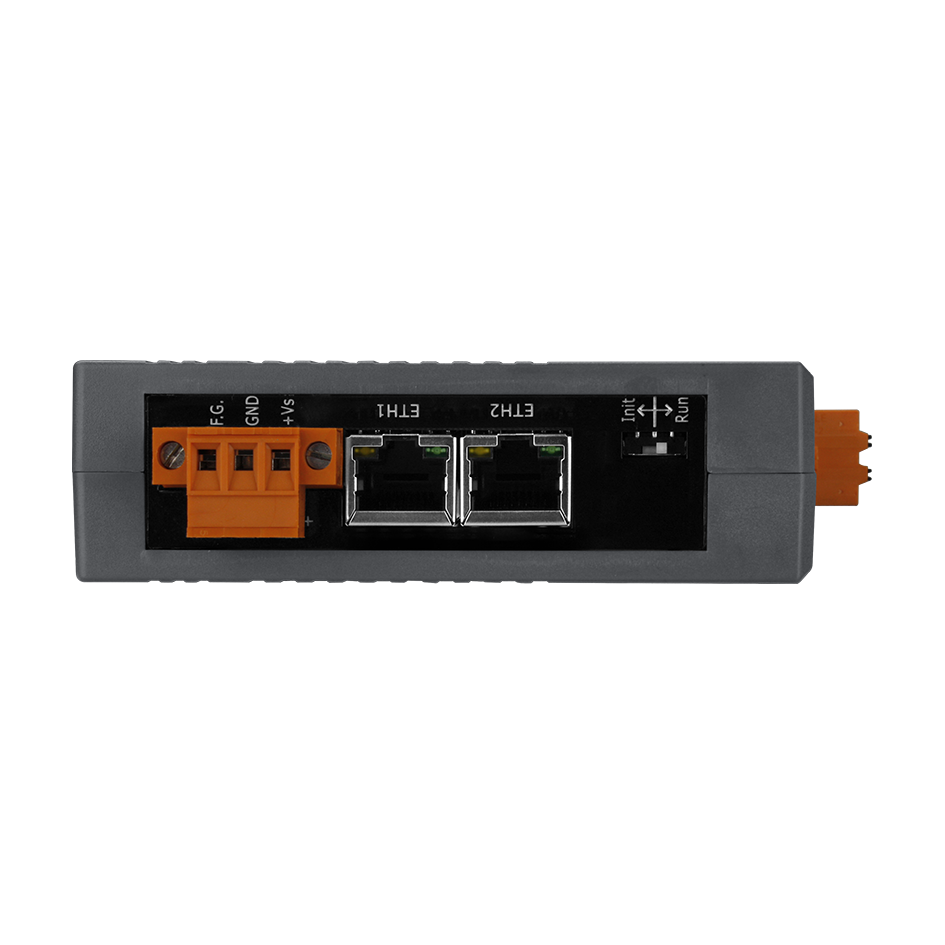

• Встроенный 2-портовый Ethernet-коммутатор: позволяет создавать топологию "цепочка" (daisy-chain), упрощая монтаж и снижая затраты на инфраструктуру. Порты поддерживают скорости 10/100 Мбит/с и оснащены защитой от неверной полярности.
• Поддержка протоколов Modbus TCP и Modbus UDP: обеспечивает совместимость с широким спектром устройств и систем автоматизации, использующих эти стандарты для обмена данными.
• Встроенный веб-сервер: предоставляет удобный интерфейс для конфигурации и мониторинга устройства через веб-браузер, упрощая процесс настройки и обслуживания.
• Двойной сторожевой таймер: аппаратный и программный, повышает надежность работы устройства, автоматически перезагружая его в случае сбоев.
• Широкий диапазон рабочих температур: от -25°C до +75°C, что позволяет использовать модуль в различных промышленных условиях.
• Защита от электромагнитных помех: соответствует стандартам IEC 61000-4-2 (ESD), IEC 61000-4-4 (EFT) и IEC 61000-4-5 (Surge), обеспечивая устойчивость к внешним воздействиям.
• Изоляция I/O: 3750 В постоянного тока между входами/выходами и остальной частью устройства, повышает безопасность эксплуатации.

Модуль ET-2261-16 CR предназначен для применения в системах автоматизации, где требуется надежное управление цифровыми сигналами через Ethernet-сеть. Он идеально подходит для:

• Управления освещением и вентиляцией в промышленных зданиях;
• Мониторинга и управления оборудованием на производственных линиях;
• Систем сигнализации и оповещения;
• Интеграции в системы "умного" здания для управления различными устройствами.

Преимущества использования модуля ET-2261-16 CR включают:

• Гибкость монтажа: возможность установки на DIN-рейку, а также настольный и настенный монтаж;
• Упрощение инфраструктуры: благодаря встроенному коммутатору и поддержке топологии "цепочка" снижается количество необходимых сетевых устройств;
• Надежность: защита от неверной полярности, широкий диапазон рабочих температур и защита от электромагнитных помех обеспечивают стабильную работу в сложных промышленных условиях;
• Удобство настройки: встроенный веб-сервер и поддержка протоколов Modbus TCP/UDP обеспечивают простоту интеграции и управления устройством.

Модуль ET-2261-16 CR от ICP DAS является эффективным решением для предприятий, стремящихся повысить эффективность и надежность своих систем автоматизации, обеспечивая гибкость, простоту интеграции и устойчивость к внешним воздействиям.

Основные характеристики:
