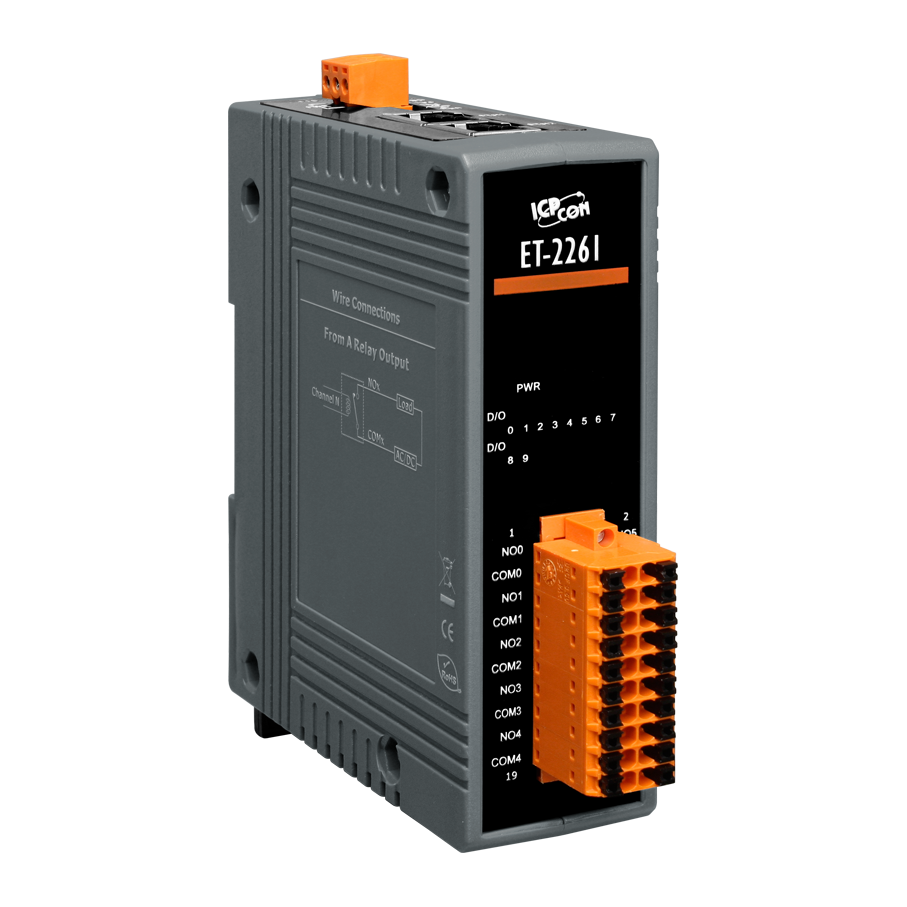

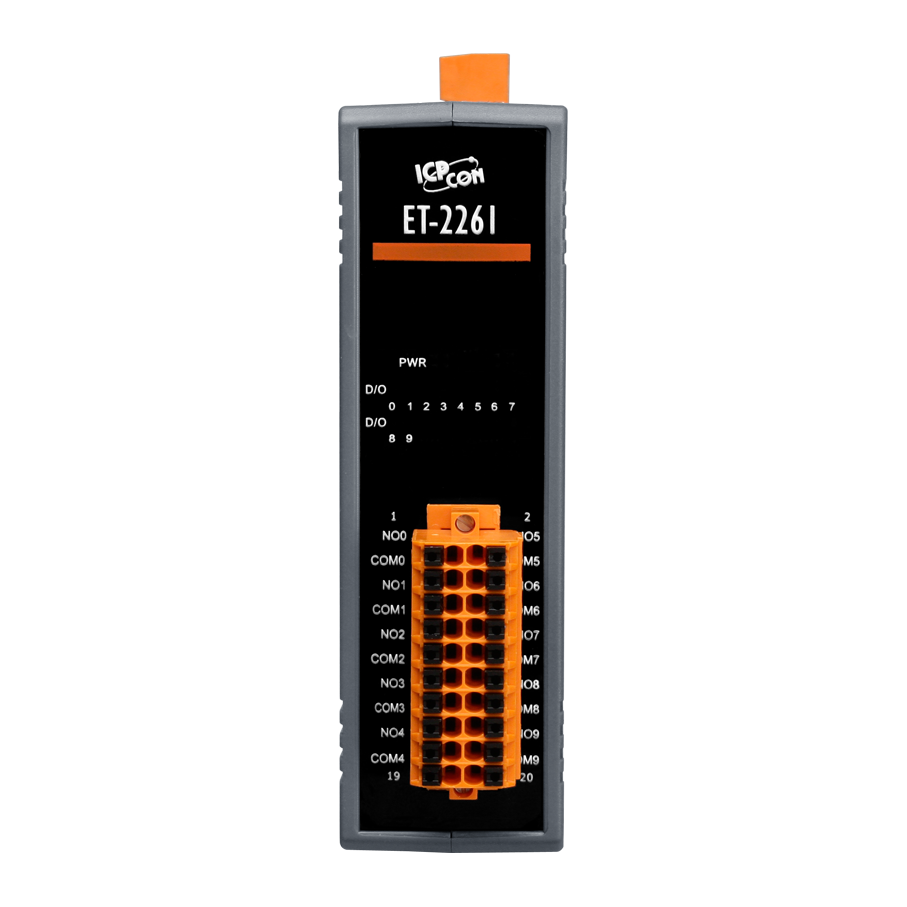

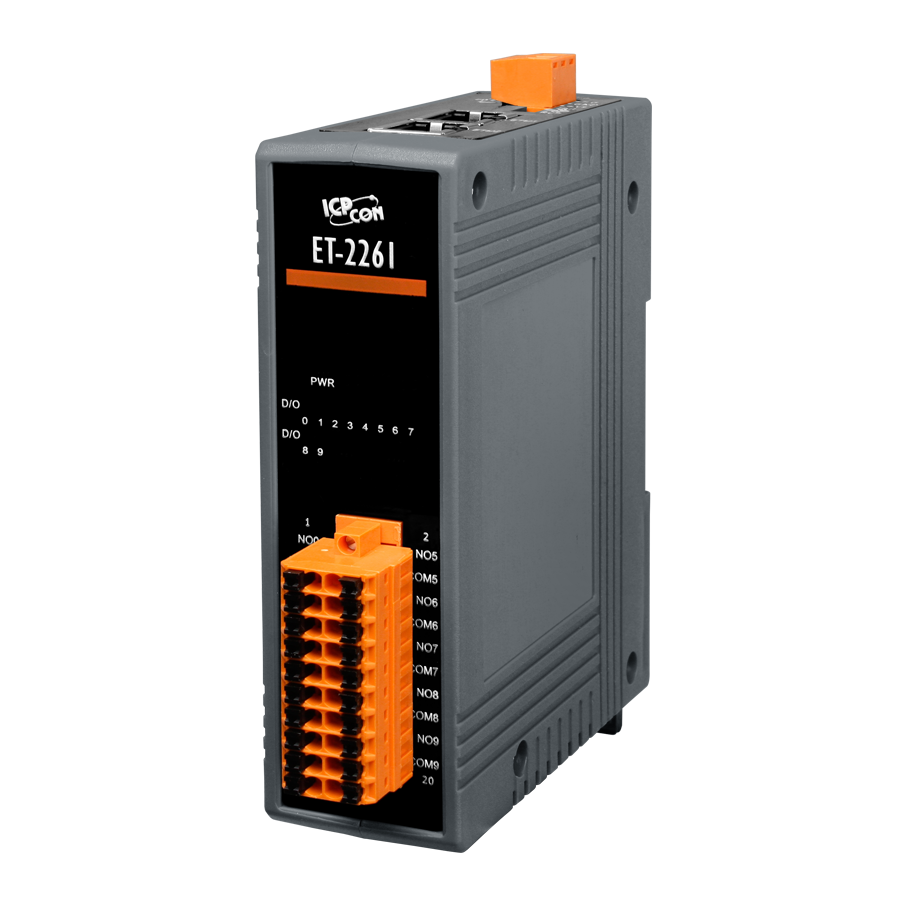

Модуль ET-2261 CR Ethernet I/O Module with 2-port Ethernet Switch, 10-ch Power Relay Output (RoHS)

Модуль ET-2261 CR от компании ICP DAS представляет собой устройство ввода-вывода с двумя портами Ethernet и десятью каналами силовых релейных выходов. Этот модуль предназначен для интеграции в системы автоматизации, требующие надежного и гибкого управления цифровыми сигналами через сеть Ethernet.

Ключевые технические особенности ET-2261 CR включают:

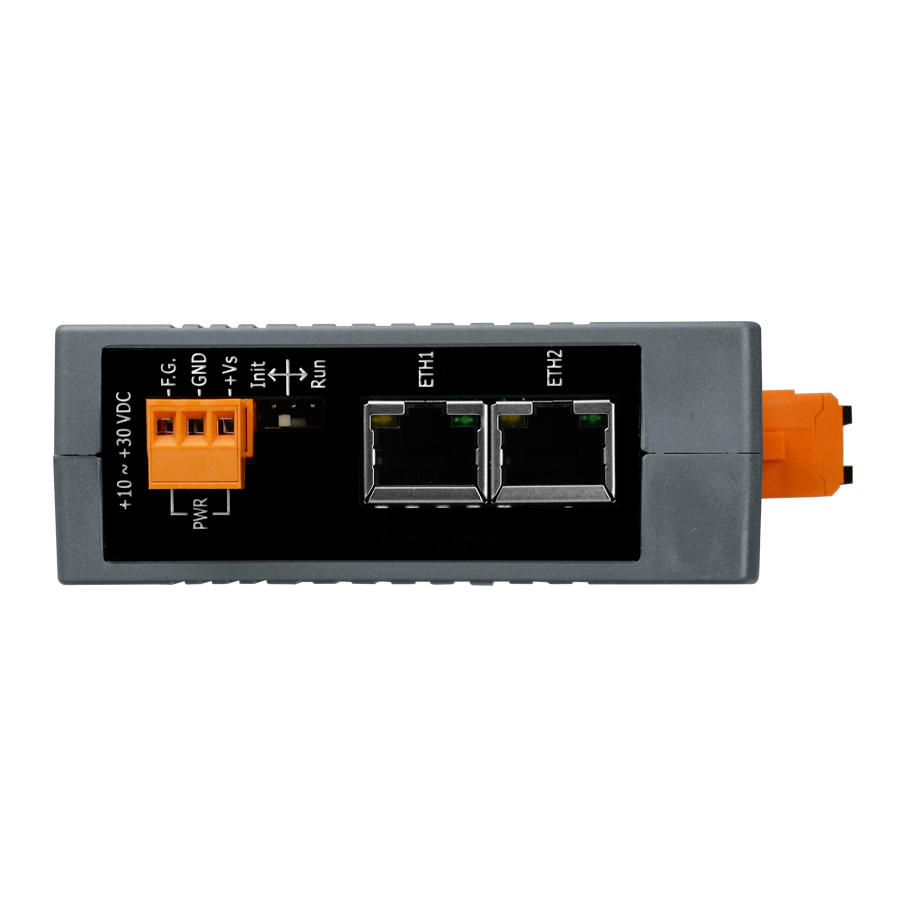

• Два порта Ethernet 10/100 Base-T(X) с разъемами RJ45, обеспечивающие возможность последовательного соединения устройств (daisy-chain) и упрощение прокладки кабелей.
• Десятиканальные силовые реле (Form A) с нормально разомкнутыми контактами, способные переключать ток до 5 А при 250 В переменного тока и 5 А при 24 В постоянного тока.
• Время переключения реле составляет 10 мс, что обеспечивает быструю реакцию системы на изменения сигналов.
• Механическая износостойкость реле достигает 20 миллионов переключений, а электрическая — 100 тысяч переключений, что гарантирует долговечность и надежность работы устройства.
• Встроенный сторожевой таймер (watchdog) с аппаратной и программной реализацией, повышающий устойчивость системы к сбоям.
• Защита от переполюсовки на входе питания, предотвращающая повреждение устройства при неправильном подключении.
• Широкий диапазон рабочих температур от -25 до +75°C и рабочая влажность от 10% до 90% без конденсации, что позволяет использовать модуль в различных промышленных условиях.
• Встроенный веб-сервер для удаленного мониторинга и настройки устройства через стандартный веб-браузер.
• Поддержка протоколов Modbus TCP и Modbus UDP, обеспечивающих совместимость с широким спектром промышленного оборудования и систем управления.
• Функции безопасности в виде пароля и фильтрации по IP-адресу, повышающие защиту устройства от несанкционированного доступа.

Области применения ET-2261 CR включают:

• Системы автоматизации зданий для управления освещением, вентиляцией и другими инженерными системами.
• Промышленные установки для дистанционного контроля и управления различными процессами.
• Энергетические объекты для мониторинга и управления распределением электроэнергии.
• Системы безопасности для управления сигнализацией и другими устройствами охраны.

Преимущества ET-2261 CR:

• Гибкость установки благодаря возможности монтажа на DIN-рейку, настольного или настенного размещения.
• Упрощение инфраструктуры за счет встроенного двухпортового Ethernet-коммутатора, позволяющего соединять устройства последовательно и снижать количество необходимых кабелей.
• Высокая степень защиты от электромагнитных помех и перенапряжений, соответствующая стандартам IEC 61000-4-2, IEC 61000-4-4 и IEC 61000-4-5.
• Надежность обеспечивается за счет использования качественных компонентов и продуманного дизайна, соответствующего промышленным стандартам.

Совместимость и интеграция с другим оборудованием обеспечиваются благодаря поддержке стандартных протоколов Modbus TCP и Modbus UDP, а также возможности парного соединения устройств через Ethernet-порты. Это позволяет легко интегрировать ET-2261 CR в существующие системы автоматизации и расширять их функциональность без значительных дополнительных затрат.
