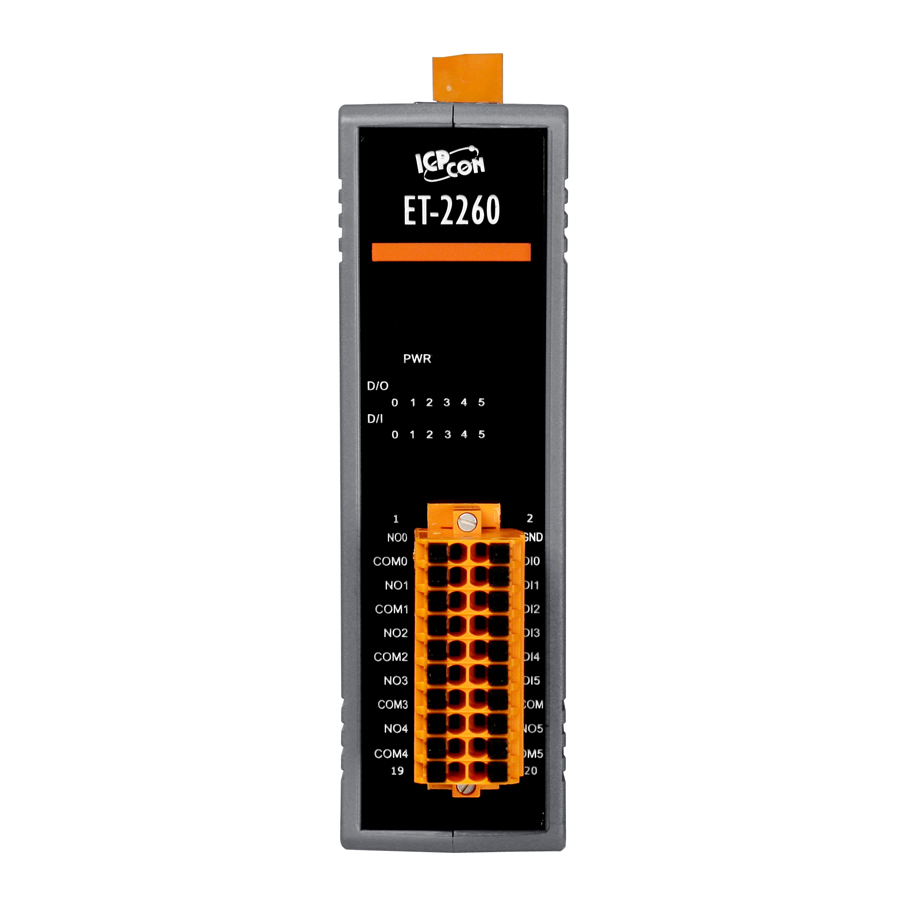

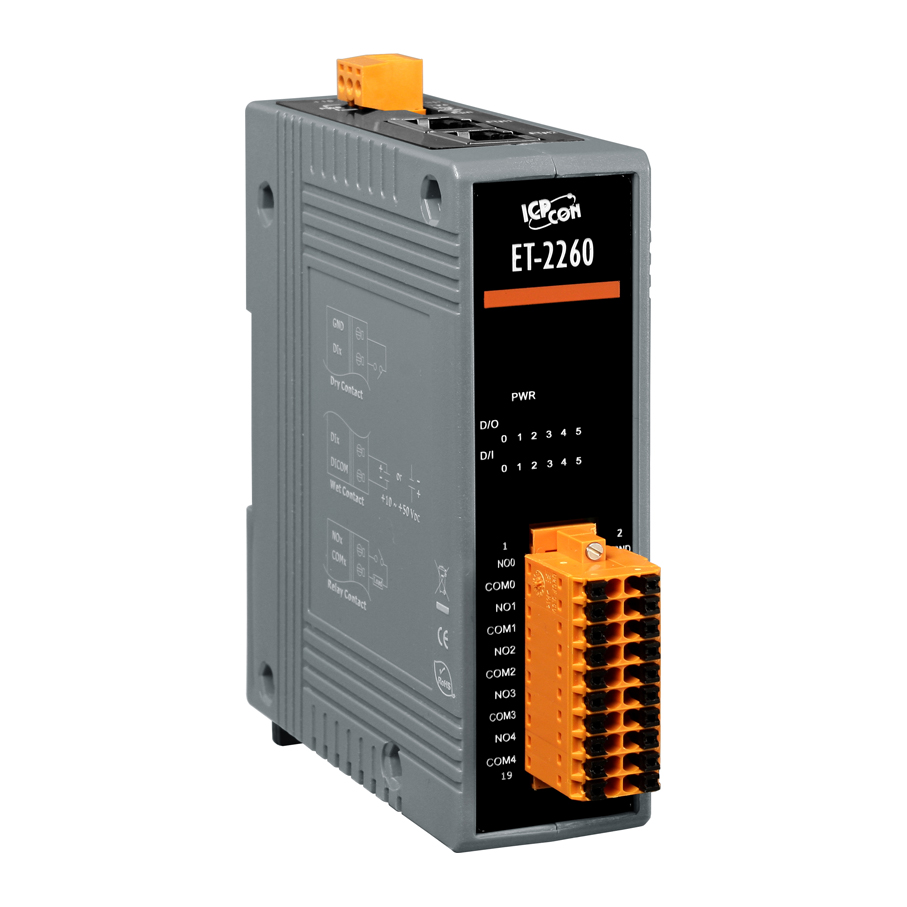

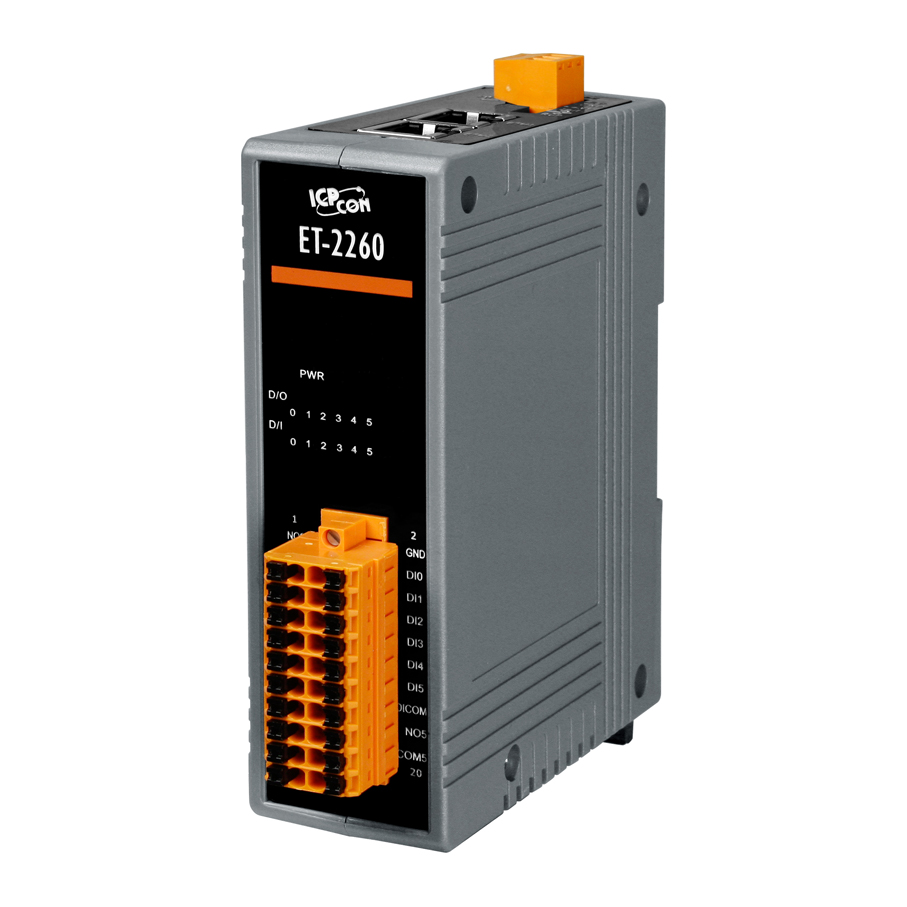

Модуль ET-2260 CR Ethernet I/O Module with 6 Relays and 6 DIs

Модуль ET-2260 CR от компании ICP DAS представляет собой Ethernet-модуль ввода-вывода, оснащённый 6 каналами дискретного ввода и 6 каналами релейного вывода. Устройство предназначено для интеграции в системы автоматизации, обеспечивая эффективный мониторинг и управление различными процессами в промышленной сфере.

Ключевые технические особенности модуля ET-2260 CR включают:

• Дискретный ввод: 6 каналов с типом "мокрый контакт" (Sink/Source), поддерживающих входное напряжение логического "0" до 1 В и логического "1" в диапазоне от 5 до 50 В постоянного тока. Входное сопротивление составляет 7,5 кОм, обеспечивая защиту от перенапряжения до 70 В постоянного тока.
• Релейный вывод: 6 каналов с электромеханическими реле типа Form A, способных переключать ток до 5 А при 250 В переменного тока и 5 А при 24 В постоянного тока. Время переключения реле — 10 мс, с механической износостойкостью до 20 миллионов переключений и электрической износостойкостью до 200 тысяч переключений.

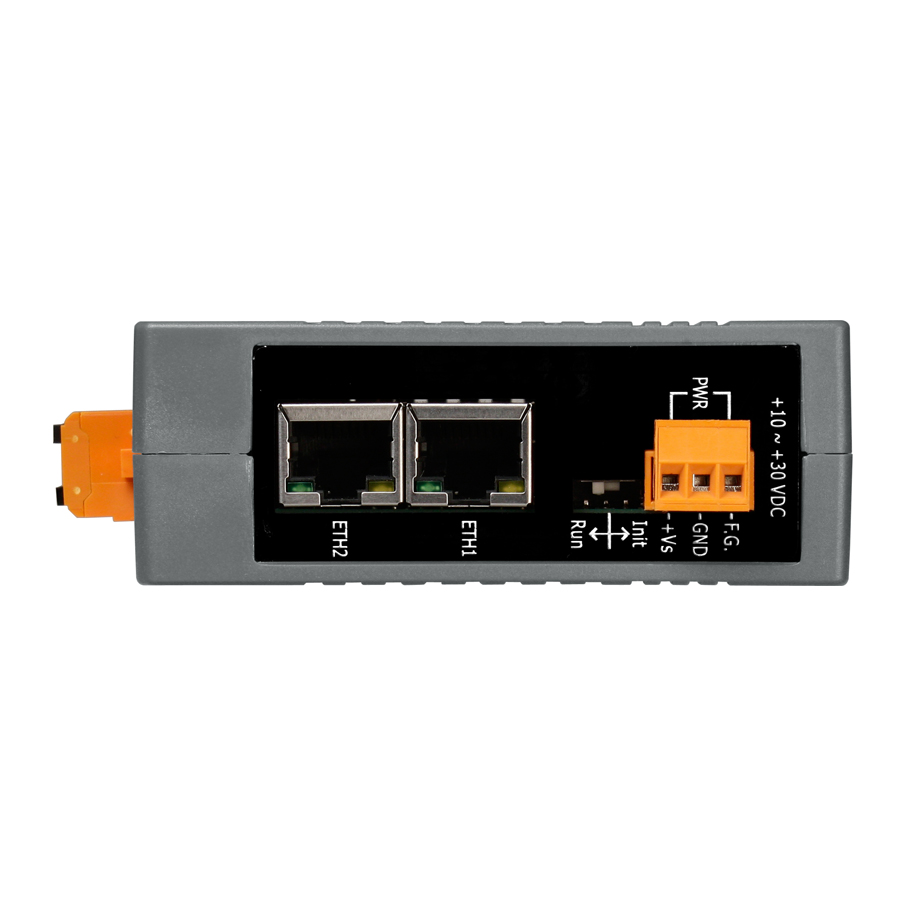

• Сетевые интерфейсы: Два порта Ethernet 10/100 Base T(X) (разъём RJ45) с встроенным коммутатором, поддерживающие протоколы Modbus TCP и Modbus UDP. Магнитная изоляция портов Ethernet составляет 1,5 кВ, что повышает надёжность передачи данных.
• Питание: Питание через терминальную клемму с диапазоном входного напряжения от 10 до 30 В постоянного тока и потреблением 3,3 Вт. Также предусмотрена защита от неверной полярности, обеспечивая дополнительную безопасность при подключении.
• Условия эксплуатации: Рабочая температура от -25 до +75 °C и рабочая влажность от 10 до 90% без образования конденсата. Устройство также защищено от перенапряжений до 3 кВ для линии питания, что делает его надёжным в различных промышленных условиях.
• Функции безопасности: Наличие пароля и фильтрации по IP-адресу для защиты от несанкционированного доступа, обеспечивая высокий уровень безопасности при эксплуатации.

Модуль ET-2260 CR находит применение в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг состояния оборудования, системы сигнализации и управления освещением. Его способность интегрироваться с различными устройствами и системами делает его универсальным решением для предприятий, стремящихся повысить эффективность и надёжность своих процессов.

Преимущества модуля ET-2260 CR включают:

• Возможность подключения нескольких устройств в цепочку благодаря двум Ethernet-портам с функцией LAN Bypass, что упрощает монтаж и снижает затраты на инфраструктуру.
• Поддержка промышленных протоколов Modbus TCP и Modbus UDP, обеспечивающая совместимость с широким спектром промышленного оборудования и систем управления.
• Компактные размеры (33 мм в ширину, 127 мм в глубину и 99 мм в высоту) и различные варианты монтажа (на DIN-рейку, настольный или настенный), что облегчает установку в ограниченных пространствах.

Модуль ET-2260 CR от ICP DAS представляет собой надёжное и эффективное решение для интеграции в системы автоматизации, обеспечивая высокую гибкость и совместимость с различным промышленным оборудованием.
