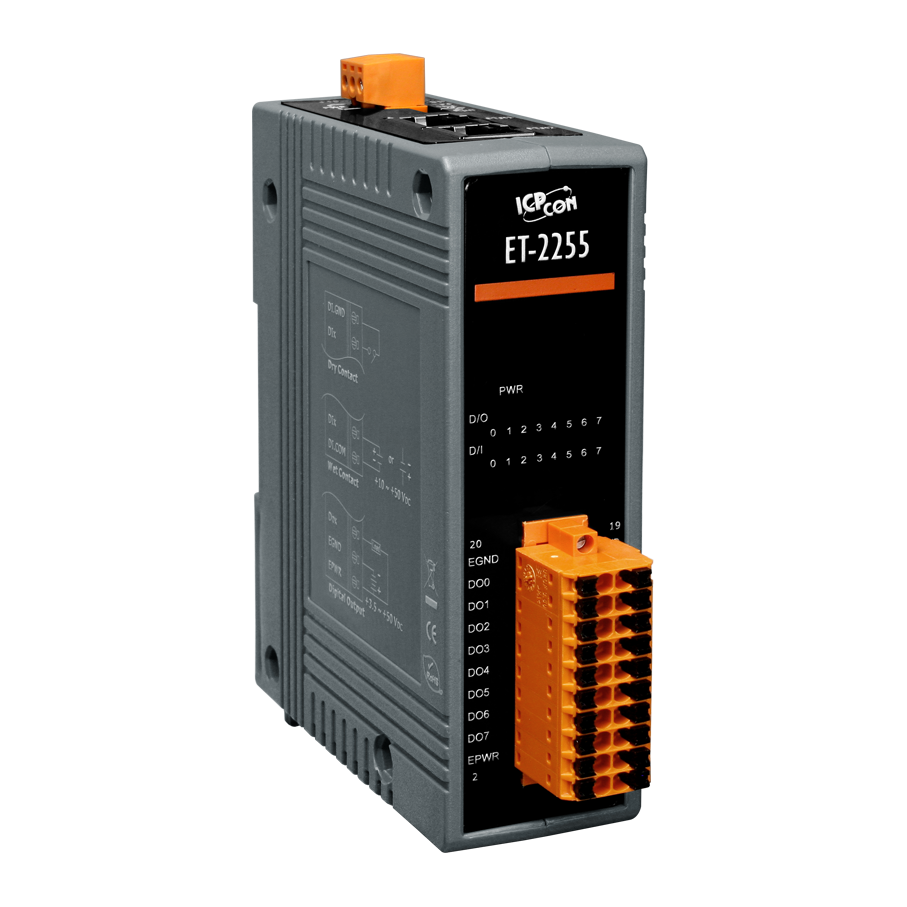

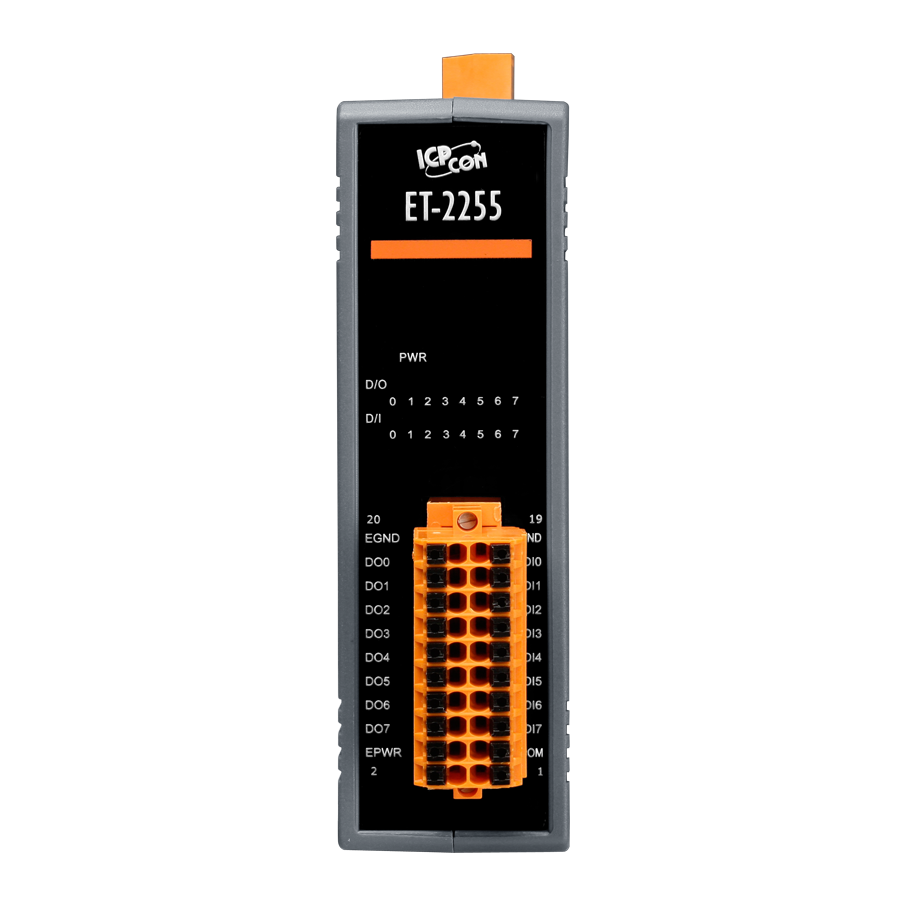

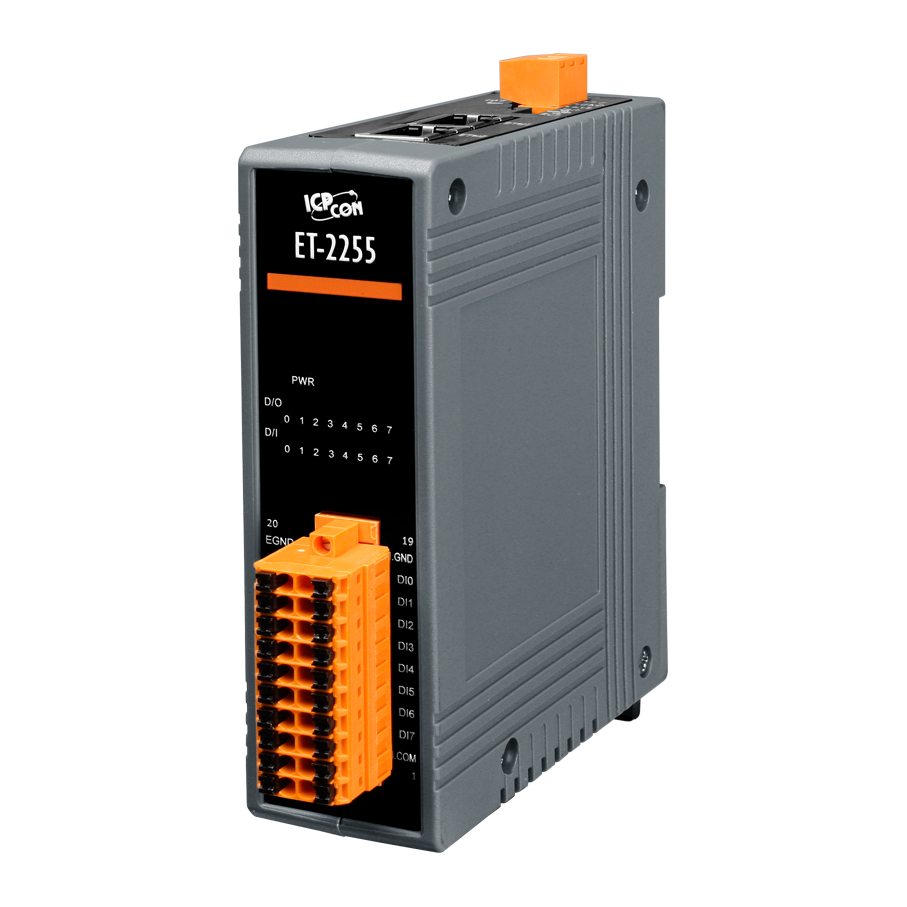

Модуль ET-2255 CR Ethernet I/O Module with 2-port Ethernet Switch, 8-ch Wet/Dry Contact Digital Inpu

Модуль ET-2255 CR от ICP DAS представляет собой промышленный Ethernet-модуль ввода-вывода, оснащенный 8 каналами цифрового входа (сухой/влажный контакт) и 8 каналами цифрового выхода типа "открытый коллектор" (sink). Устройство предназначено для интеграции в системы автоматизации, требующие надежного и гибкого управления цифровыми сигналами через Ethernet-сеть.

Ключевые технические особенности модуля ET-2255 CR включают:

• Процессор: 32-битный ARM, обеспечивающий высокую производительность и эффективность обработки данных.

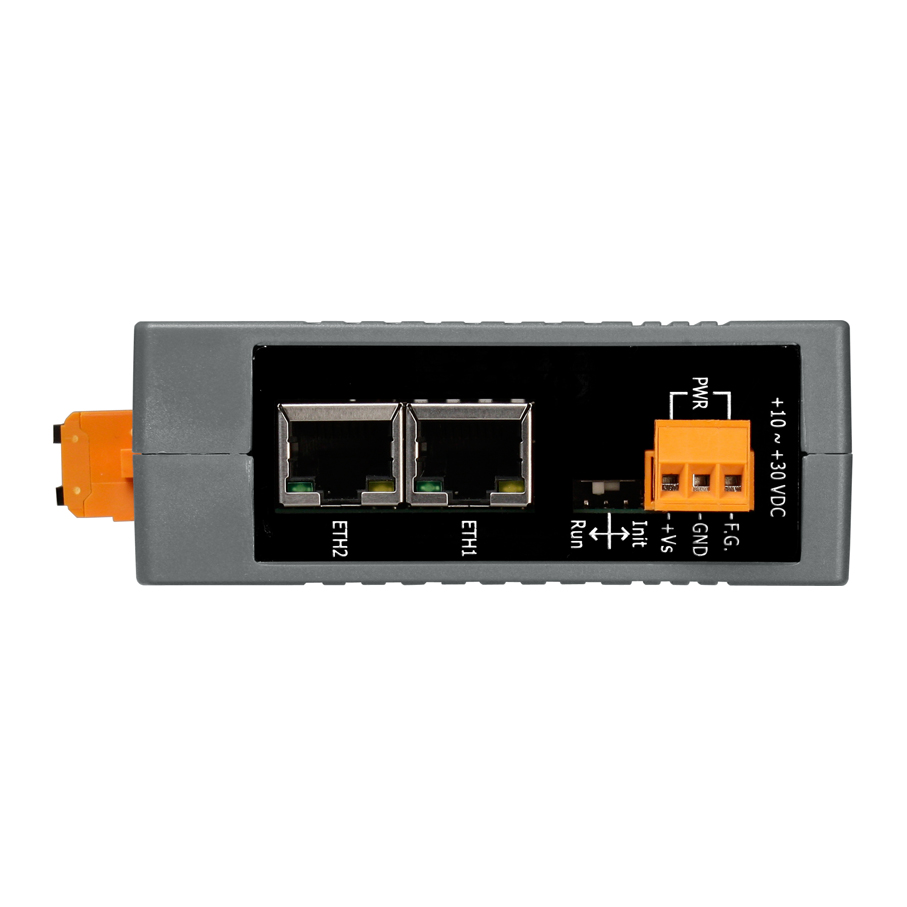

• Сетевые порты: два порта Ethernet 10/100 Base-T(X) с разъемами RJ45, поддерживающие протоколы Modbus TCP и Modbus UDP для надежной передачи данных.
• Встроенный коммутатор: наличие 2-портового Ethernet-коммутатора (LAN Bypass) позволяет создавать топологию "цепочка" (daisy-chain), упрощая монтаж и снижая затраты на инфраструктуру.
• Цифровые входы: 8 каналов с возможностью работы как с сухими, так и с влажными контактами; входное сопротивление 7,5 кОм; изоляция 3000 В; максимальная частота счетчика 3 кГц.
• Цифровые выходы: 8 каналов типа "открытый коллектор" (sink); выходное напряжение 3,5–50 В; максимальный ток на выходе 650 мА; изоляция 3000 В.
• Электропитание: рабочее напряжение 10–30 В постоянного тока; потребляемая мощность 2,9 Вт.
• Защита: защита от перенапряжения 70 В, ±3 кВ для линии питания, 60 В пост.; защита от электростатического разряда (ESD) ±16 кВ для случайной точки, ±8 кВ для каждого канала; защита от электрических помех (EFT) ±4 кВ для линии питания.
• Условия эксплуатации: рабочая температура от -25 до +75 °C; рабочая влажность 10–90% без образования конденсата; температура хранения от -30 до +80 °C.
• Функции безопасности: поддержка пароля и фильтрации по IP-адресу для защиты от несанкционированного доступа.
• Монтаж: возможность монтажа на DIN-рейку, настольный или настенный монтаж, что обеспечивает гибкость в установке устройства в различных условиях.
• Индикаторы: наличие системных индикаторов и индикаторов Ethernet-портов для визуального контроля состояния устройства.

Модуль ET-2255 CR предназначен для применения в различных областях промышленной автоматизации, включая системы управления зданием, мониторинг и управление оборудованием, а также в приложениях, требующих надежного сбора и передачи цифровых сигналов через Ethernet-сеть. Его возможности по интеграции с другими устройствами и системами делают его подходящим для использования в комплексных автоматизированных решениях.

Преимущества модуля ET-2255 CR включают:

• Гибкость монтажа: возможность различных вариантов установки устройства в зависимости от требований проекта.
• Интеграция с промышленными протоколами: поддержка Modbus TCP и Modbus UDP обеспечивает совместимость с широким спектром промышленного оборудования.
• Надежность и защита: высокие показатели защиты от перенапряжений и электростатических разрядов обеспечивают стабильную работу в сложных условиях эксплуатации.
• Удобство эксплуатации: наличие встроенного веб-сервера и индикаторов состояния упрощает настройку и мониторинг работы устройства.

Модуль ET-2255 CR от ICP DAS является надежным и эффективным решением для интеграции цифровых входов и выходов в системы автоматизации, обеспечивая высокую производительность, гибкость и безопасность при эксплуатации.
