Артикул:
ET-2254
Характеристики
Полное наименование:
—

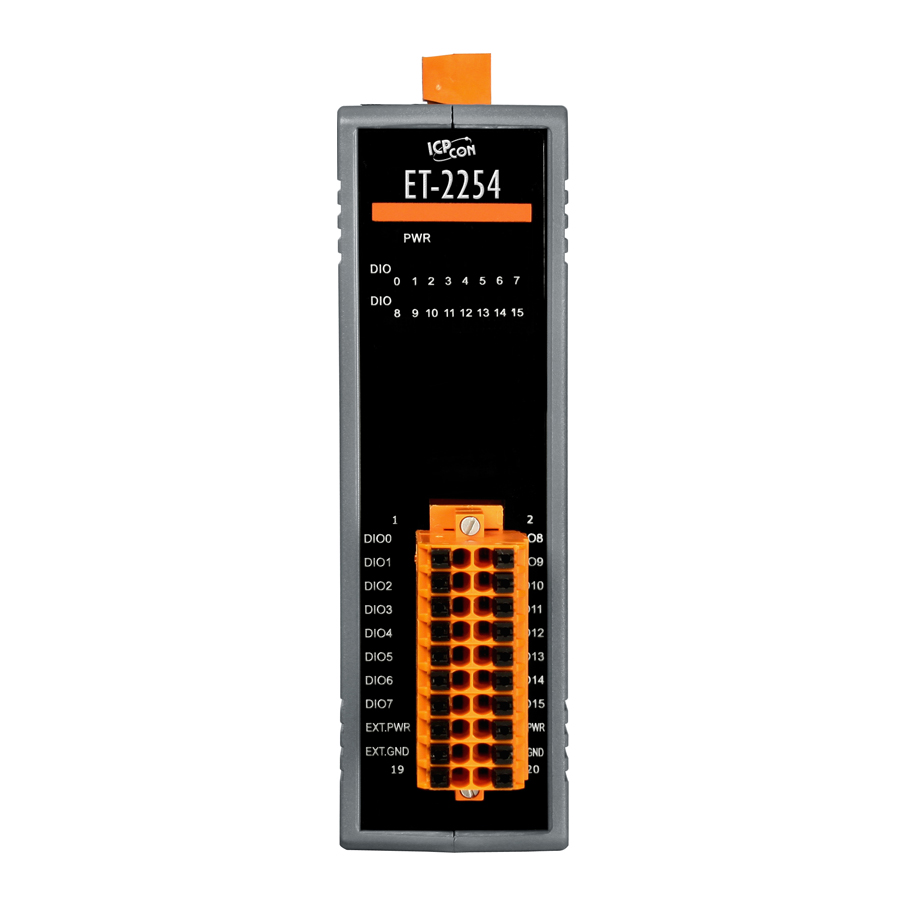

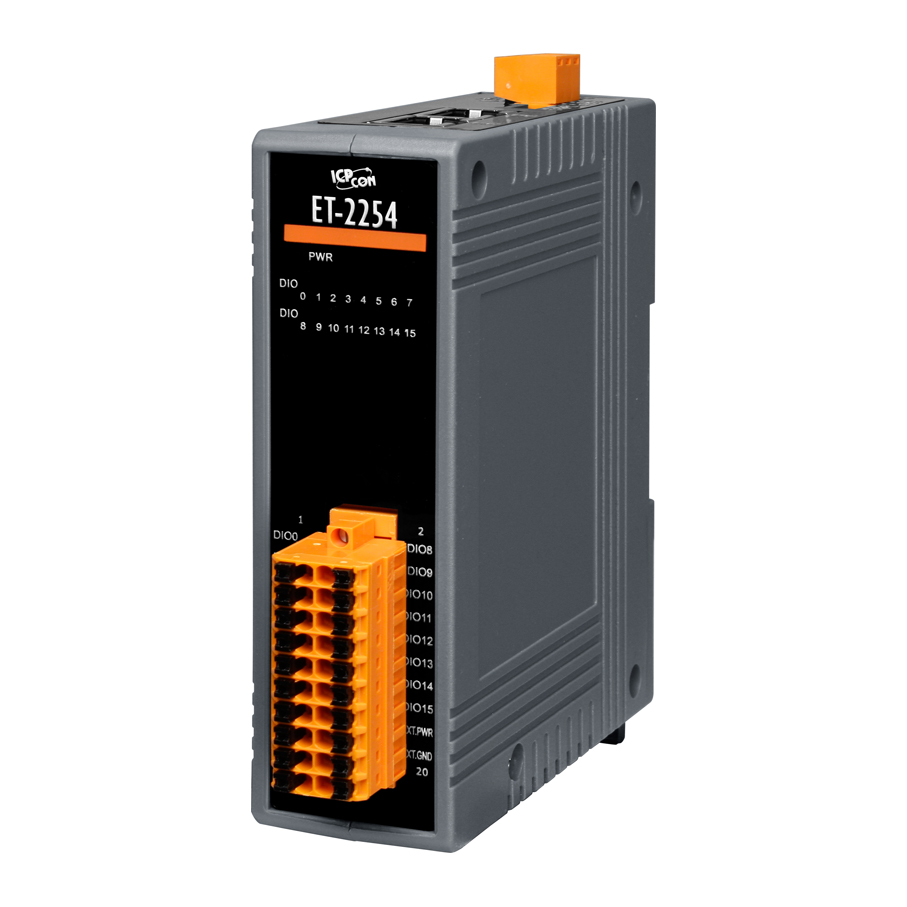

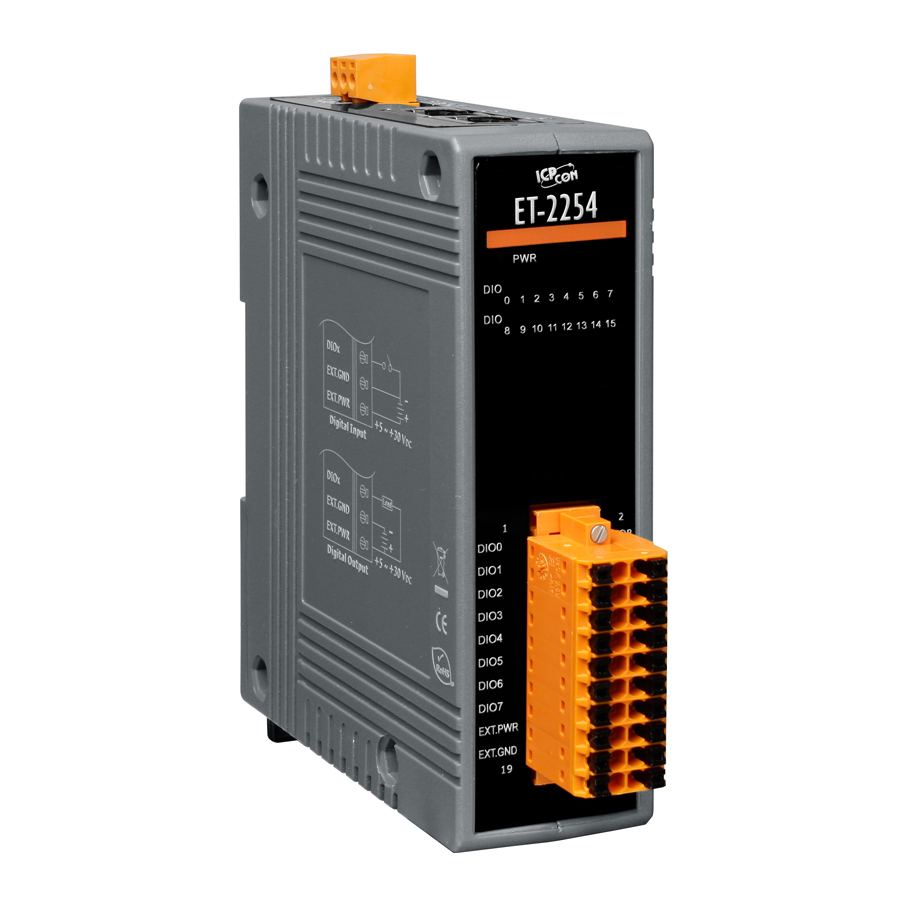

Модуль ET-2254 CR Ethernet I/O Module with 2-port Ethernet Switch, 16-ch Universal DIO (DO Max. Load Current: 100 mA) (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль ET-2254 CR от ICP DAS представляет собой промышленное устройство ввода-вывода с 16 универсальными цифровыми каналами, поддерживающее два порта Ethernet и встроенный 2-портовый Ethernet-коммутатор. Это решение предназначено для интеграции в системы автоматизации, требующие надежного и гибкого управления цифровыми сигналами.
Ключевые технические особенности модуля включают:
- Универсальные цифровые каналы: 16 каналов, каждый из которых может быть настроен как вход (сухой контакт) или выход (открытый коллектор), обеспечивая гибкость в конфигурации системы.
- Встроенный 2-портовый Ethernet-коммутатор: два порта Ethernet 10/100 Base-T(X) (разъем RJ45) с магнитной изоляцией 1,5 кВ, позволяющие создавать топологию "цепочка" (daisy-chain) для упрощения прокладки кабелей и снижения стоимости инфраструктуры.
- Поддержка промышленных протоколов: Modbus TCP, Modbus UDP, MQTT и SNMP v2c, обеспечивающие совместимость с различными системами управления и мониторинга.
- Защита от перенапряжений и электромагнитных помех: защита от перенапряжений ±3 кВ для линии питания, защита EFT (IEC 61000-4-4) ±4 кВ для линии питания, защита ESD (IEC 61000-4-2) ±16 кВ для случайной точки и ±8 кВ для каждого канала, а также изоляция каналов внутренней логики 3750 В постоянного тока, что повышает надежность работы в промышленных условиях.
- Функции безопасности: возможность установки пароля и фильтрации по IP-адресу для защиты от несанкционированного доступа.
- Сторожевой таймер: аппаратный и программный сторожевой таймеры для повышения надежности системы.
- Встроенный веб-сервер: для удобной настройки и мониторинга устройства через браузер.
- Габаритные размеры: 127 x 33 x 99 мм, что позволяет экономить пространство при монтаже на DIN-рейку или настенном/настольном креплении.
- Питание: поддержка диапазона входного напряжения 10–30 В постоянного тока и возможность питания по PoE (IEEE 802.3af, Class 2), обеспечивая гибкость в выборе источника питания.
- Рабочие условия: температурный диапазон от -25 до +75 °C и влажность от 10 до 90% без конденсации, что делает устройство пригодным для эксплуатации в различных климатических условиях.
Модуль ET-2254 CR идеально подходит для применения в системах автоматизации зданий, управления производственными процессами, мониторинга оборудования и других областях, где требуется надежный и гибкий ввод-вывод цифровых сигналов. Его способность интегрироваться с различными промышленными протоколами и поддержка топологии "цепочка" делают его удобным для расширения существующих систем без значительных изменений в инфраструктуре.
При выборе модуля ET-2254 CR важно учитывать совместимость с существующими системами управления и требования к защите от электромагнитных помех. Устройство обеспечивает высокую степень изоляции и защиты, что способствует надежной работе в сложных промышленных условиях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127 x 33 x 99 |
| Индикаторы ввода/вывода | Есть |
| Потребление тока | 3.3 Вт |
| Сторожевой таймер | Есть |
| Процессор | 32-битный ARM |
| Тип каналов дискретного ввода | Сухой (Source) |
| Входное сопротивление | 3 кОм, 0.5 Вт |
| Количество каналов дискретного ввода | 16 |
| Тип подключения каналов дискретного ввода | Сухой контакт: Source |
| Напряжение лог. 0 | Открытый |
| Напряжение лог. 1 | Замкнут на GND |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы Ethernet-портов | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | Пароль Фильтр по IP-адресу |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита от перенапряжения | ±3 кВ для линии питания |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±16 кВ для случайной точки ±8 кВ для каждого канала |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Количество каналов дискретного вывода | 16 |
| Напряжение нагрузки | +5 ~ +30 В пост. |
| Установка безопасного значения | Есть, настраивается программно |
| Тип каналов дискретного вывода | Открытый коллектор, Sink Sink Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 100 мА |
| Установка значения при подаче питания | Есть, настраивается программно |
| Максимальная частота входного сигнала | 3 кГц |
| Максимальное разрешение счетчика | 32 бита |
| Программируемый цифровой фильтр | 1 ~ 6500 мс (0.08 Гц ~ 500 Гц) |
| Тип каналов | Универсальный дискретный ввод/вывод |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
