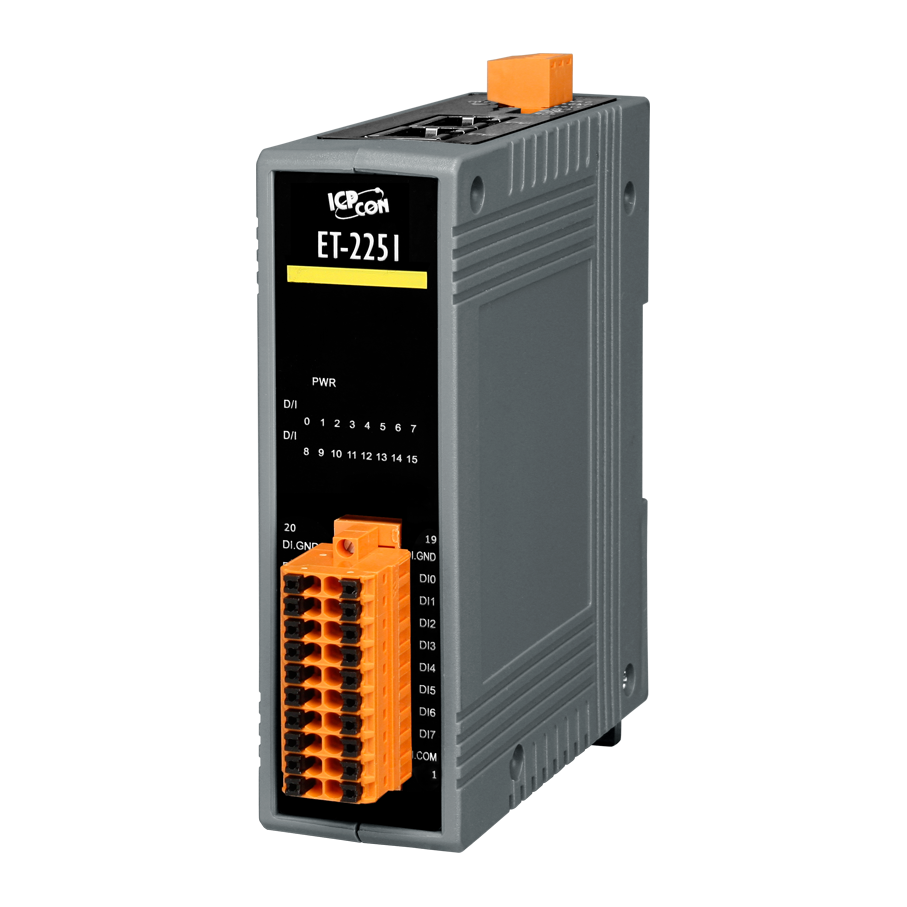

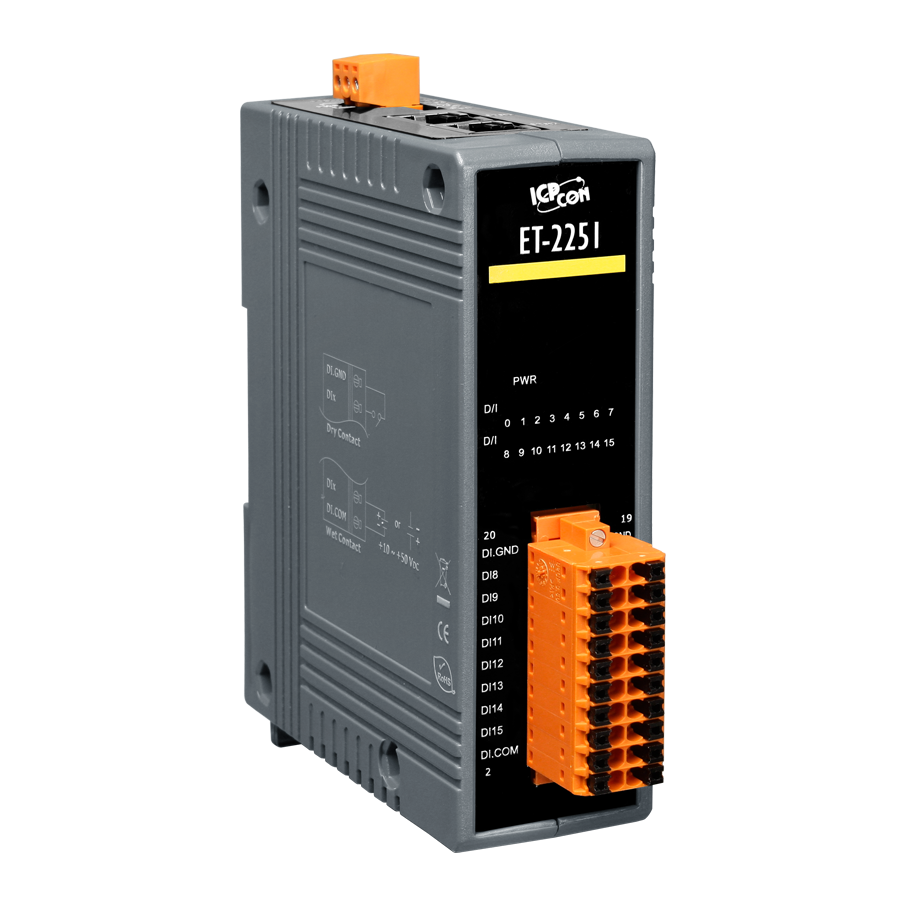

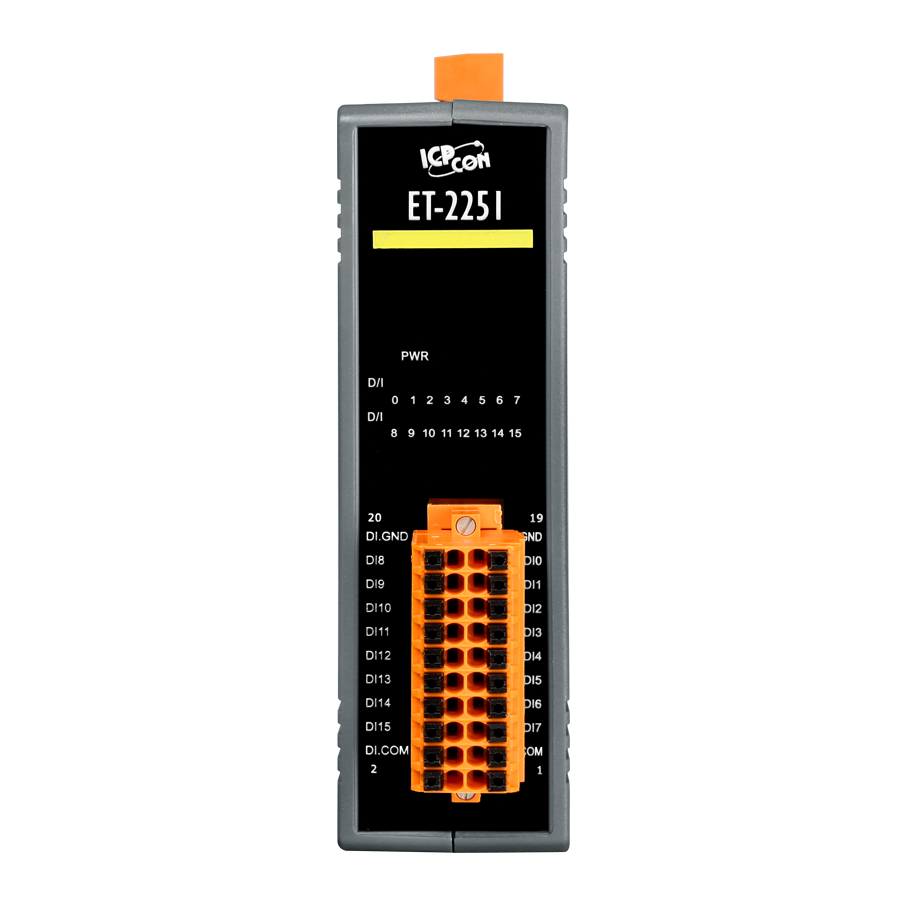

Модуль ET-2251 CR от ICP DAS представляет собой промышленное устройство ввода-вывода с двумя портами Ethernet, предназначенное для интеграции в системы автоматизации и мониторинга. Он оснащён 16 каналами дискретного ввода, поддерживающими как сухие, так и влажные контакты, а также встроенным 2-портовым Ethernet-коммутатором, что обеспечивает гибкость в построении сетевой инфраструктуры.
Ключевые технические особенности модуля включают:
- Дискретные входы: 16 каналов, поддерживающих сухие и влажные контакты, с возможностью конфигурации как Sink, так и Source. Уровни логических сигналов: логический "0" — до 1 В, логический "1" — от 5 до 50 В. Входное сопротивление составляет 7,5 кОм, что обеспечивает совместимость с различными типами датчиков и устройств.

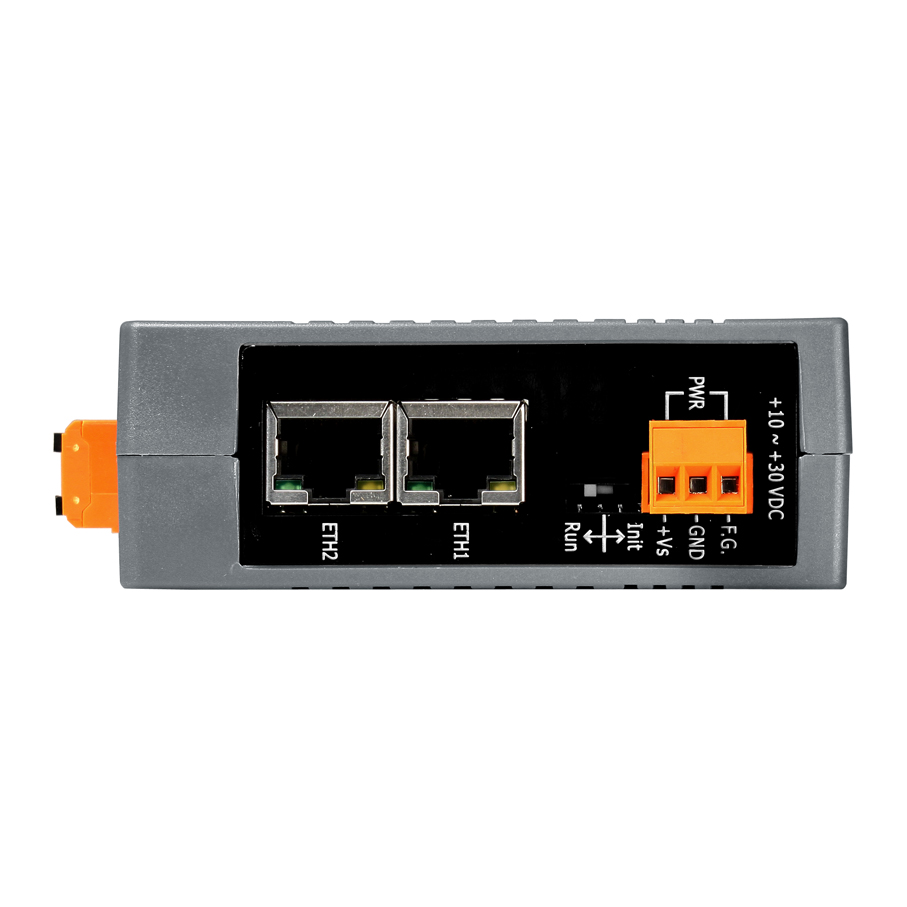

- Сетевые интерфейсы: два порта Ethernet 10/100 Base-T(X) с разъёмами RJ45, поддерживающие протоколы Modbus TCP, Modbus UDP, HTTP, Bootp, TCP/IP, DHCP и MQTT. Встроенный 2-портовый Ethernet-коммутатор позволяет организовывать прямое соединение между устройствами без необходимости использования дополнительных сетевых компонентов.
- Электропитание: поддержка диапазона входных напряжений от 10 до 30 В постоянного тока, а также возможность питания по технологии PoE (Power over Ethernet) согласно стандарту IEEE 802.3af, что упрощает установку и снижает затраты на прокладку кабелей.
- Защита и изоляция: изоляция каналов внутренней логики от внешних воздействий составляет 3000 В постоянного тока. Модуль оснащён защитой от перенапряжений (±2 кВ для линии питания), а также защитой от электростатических разрядов (ESD) согласно IEC 61000-4-2: ±16 кВ для случайной точки и ±8 кВ для каждого канала, что повышает надёжность работы в промышленных условиях.
- Функции безопасности: наличие сторожевого таймера, а также возможность настройки парного соединения и фильтрации по IP-адресу обеспечивают дополнительный уровень защиты и надёжности системы.
Модуль ET-2251 CR предназначен для использования в различных областях промышленной автоматизации, включая системы мониторинга и управления, где требуется надёжный сбор и передача данных с дискретных входов. Его возможности по интеграции в существующие сети и поддержка различных протоколов делают его универсальным решением для предприятий, стремящихся повысить эффективность и безопасность своих процессов.
Преимущества использования модуля ET-2251 CR включают:
- Гибкость установки: возможность монтажа на DIN-рейку, а также настольный и настенный монтаж, что упрощает интеграцию в различные производственные и офисные помещения.
- Надёжность: защита от перенапряжений, электростатических разрядов и неверной полярности обеспечивает стабильную работу устройства в сложных эксплуатационных условиях.
- Интеграция: поддержка стандартных промышленных протоколов и возможность питания по PoE облегчают интеграцию модуля в существующие системы автоматизации и мониторинга.
Модуль ET-2251 CR от ICP DAS является надёжным и гибким решением для предприятий, требующих эффективного сбора и передачи данных с дискретных входов в системах автоматизации и мониторинга.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127 x 33 x 99 |
| Индикаторы ввода/вывода | Есть |
| Потребление тока | 2.9 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Сухой контакт, Влажный контакт |
| Защита от перенапряжения | +70 В пост. ±3 кВ для линии питания |
| Входное сопротивление | 7.5 кОм |
| Количество каналов дискретного ввода | 16 |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение изоляции, В | 3000 |
| Напряжение лог. 0 | +1 В пост.макс. |
| Напряжение лог. 1 | +5 ~ +50 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы Ethernet-портов | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | Пароль Фильтр по IP-адресу |
| Тип интерфейса | Ethernet |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Протоколы Ethernet | Modbus TCP HTTP Bootp Modbus UDP TCP/IP DHCP MQTT |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±16 кВ для случайной точки ±8 кВ для каждого канала |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Максимальная частота входного сигнала | 3 кГц |
| Максимальное разрешение счетчика | 32 бита |
| Тип каналов | Дискретный ввод |
| Тип устройства | Модуль дискретного ввода |
