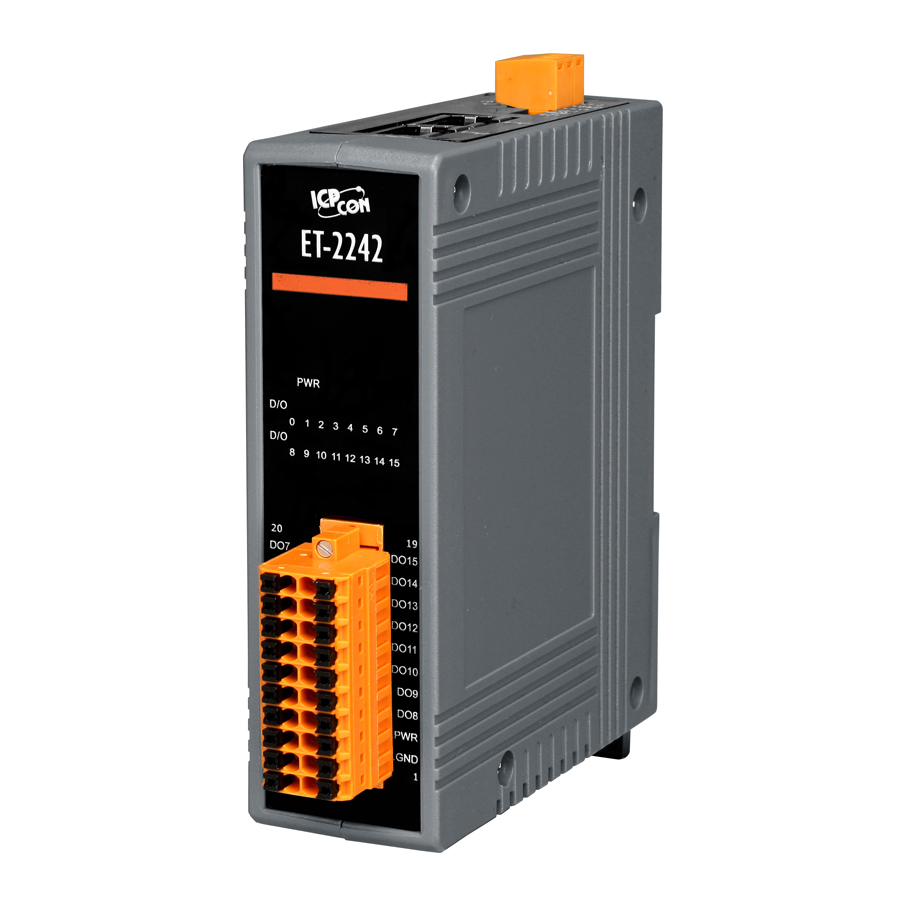

Модуль ET-2242 CR от ICP DAS представляет собой Ethernet-модуль ввода-вывода, оснащённый 16 каналами дискретного вывода с открытым коллектором (тип Sink) и встроенным 2-портовым Ethernet-коммутатором. Устройство предназначено для интеграции в промышленные системы автоматизации, обеспечивая эффективное управление цифровыми сигналами через сеть Ethernet.
Ключевые технические особенности модуля ET-2242 CR включают:
- Дискретный вывод: 16 каналов с открытым коллектором (тип Sink), максимальная нагрузка на канал — 650 мА, поддерживаемое напряжение нагрузки — от +3,5 до +50 В постоянного тока.
- Сетевые интерфейсы: два порта Ethernet 10/100 Base T(X) (разъём RJ45) с встроенным коммутатором, обеспечивающие возможность последовательного подключения нескольких устройств.
- Протоколы связи: поддержка Modbus TCP и Modbus UDP, что обеспечивает совместимость с широким спектром промышленного оборудования и систем управления.
- Функции безопасности: наличие пароля и фильтрации по IP-адресу для защиты от несанкционированного доступа.
- Электропитание: рабочее напряжение от 10 до 30 В постоянного тока, защита от неверной полярности, потребление тока — 3,2 Вт.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -30 до +80 °C, рабочая влажность от 10 до 90% без образования конденсата.
- Защита: изоляция каналов внутренней логики — 3000 В постоянного тока; защита от перенапряжения — ±3 кВ для линии питания; защита от электростатических разрядов (ESD) — ±16 кВ для случайной точки и ±8 кВ для каждого канала; защита от быстрых переходных процессов (EFT) — ±4 кВ для линии питания.
- Монтаж: возможность монтажа на DIN-рейку, настольный или настенный монтаж, габаритные размеры — 127 x 33 x 99 мм, материал корпуса — пластик.
Модуль ET-2242 CR предназначен для применения в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг и управление оборудованием, а также в системах сбора данных. Его возможности по интеграции с существующими системами управления и поддержка стандартных протоколов связи делают его универсальным решением для предприятий, требующих надежного и эффективного управления цифровыми сигналами через сеть Ethernet.
Преимущества модуля ET-2242 CR включают:
- Гибкость подключения: два порта Ethernet с возможностью последовательного подключения устройств, что упрощает расширение системы.
- Надежность: защита от перенапряжений, электростатических разрядов и быстрых переходных процессов обеспечивает стабильную работу в промышленных условиях.
- Универсальность: поддержка стандартных протоколов Modbus TCP и Modbus UDP обеспечивает совместимость с широким спектром промышленного оборудования и систем управления.
- Простота монтажа: возможность различных вариантов монтажа и компактные размеры облегчают интеграцию в существующие системы.
Модуль ET-2242 CR от ICP DAS является надежным и эффективным решением для предприятий, требующих интеграции цифровых выходов в системы автоматизации с использованием сети Ethernet. Его технические характеристики и функции безопасности обеспечивают высокую производительность и защиту данных в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127 x 33 x 99 |
| Индикаторы ввода/вывода | Есть |
| Потребление тока | 3.2 Вт |
| Сторожевой таймер | Есть |
| Процессор | 32-битный ARM |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы Ethernet-портов | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | Пароль Фильтр по IP-адресу |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита от перенапряжения | ±3 кВ для линии питания 60 В пост. |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±16 кВ для случайной точки ±8 кВ для каждого канала |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Количество каналов дискретного вывода | 16 |
| Защита от перегрузки | 1.4 A |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink Sink Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 650 мА |
| Тип каналов | Дискретный вывод |
| Тип устройства | Модуль дискретного вывода |
