Модуль ET-2217CI CR Ethernet I/O Module with 2-port Ethernet Switch, 8-ch Analog Inputs with Channel

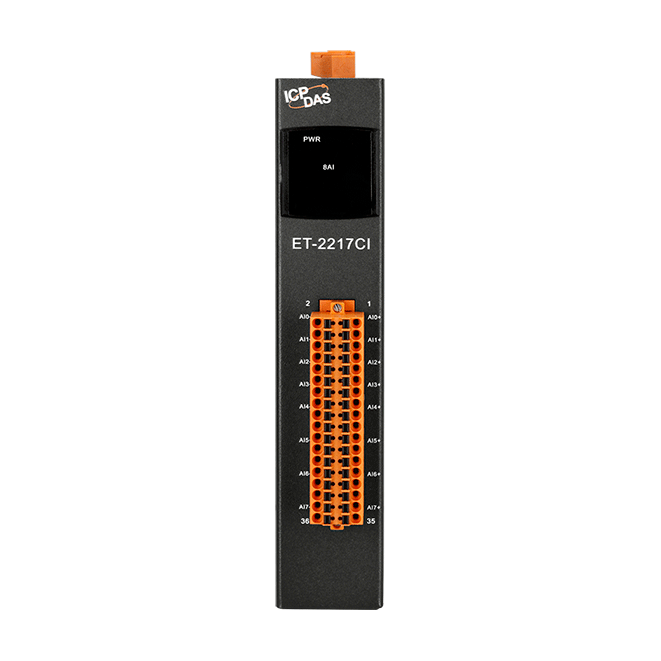

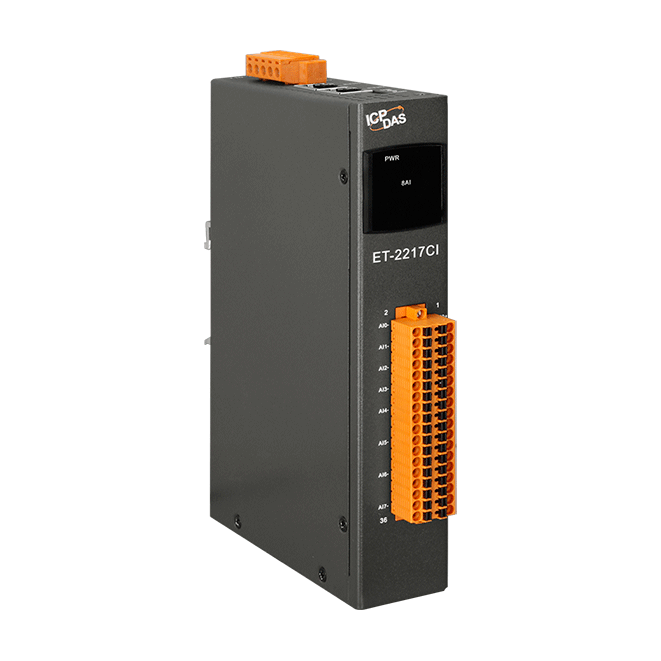

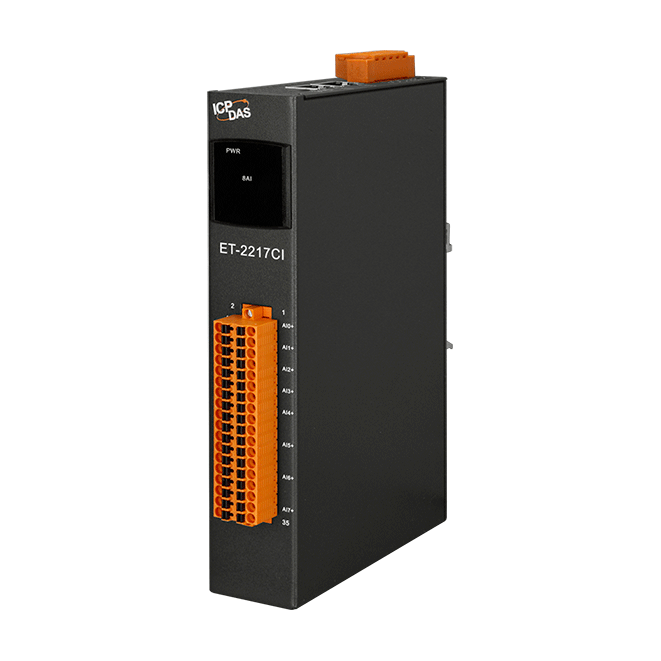

Модуль ET-2217CI CR от компании ICP DAS представляет собой Ethernet-устройство с 8 дифференциальными аналоговыми входами, оснащённое встроенным 2-портовым Ethernet-коммутатором. Это решение предназначено для интеграции в системы автоматизации, требующие надёжного сбора и передачи аналоговых сигналов по сети Ethernet.

Ключевые технические особенности модуля включают:

• Дифференциальные аналоговые входы: 8 каналов с разрешением 16 бит и точностью ±0,1% от полного диапазона, обеспечивающие высокую точность измерений.
• Частота дискретизации: в нормальном режиме — 10 Гц на канал, в быстром режиме — 200 Гц на канал, что позволяет адаптировать устройство под различные требования к скорости сбора данных.
• Диапазоны входных сигналов: по напряжению — ±1 В, ±2,5 В, ±5 В, ±10 В; по току — 0–20 мА и 4–20 мА, обеспечивая гибкость при подключении различных датчиков.

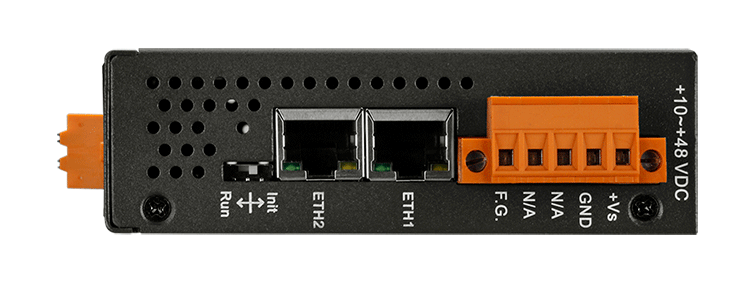

• Встроенный 2-портовый Ethernet-коммутатор: два порта Ethernet 10/100 Base T(X) с магнитной изоляцией 1,5 кВ, поддерживающие протоколы Modbus TCP, Modbus UDP и MQTT, что упрощает интеграцию в существующие сети и повышает надёжность передачи данных.
• Функции безопасности: поддержка пароля и фильтрации по IP-адресу для защиты от несанкционированного доступа.
• Условия эксплуатации: рабочая температура от -25 до +75 °C, рабочая влажность 10–90% без конденсации, что делает устройство пригодным для использования в различных промышленных средах.
• Электропитание: рабочее напряжение 10–48 В постоянного тока, потребление тока до 5,4 Вт, защита от неверной полярности, что обеспечивает гибкость в выборе источника питания и повышает надёжность эксплуатации.
• Защита от перенапряжений: защита от перенапряжения ±2 кВ для линии питания, защита от электростатических разрядов (ESD) ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита от быстрых транзиентов (EFT) ±4 кВ для линии питания, соответствующие стандартам IEC 61000-4-2, IEC 61000-4-4 и IEC 61000-4-5, что гарантирует устойчивость устройства к внешним помехам и повышает его надёжность в промышленных условиях.
• Конструктивные особенности: металлический корпус с габаритами 176 x 33 x 129 мм, монтаж на DIN-рейку, настольный или настенный, что обеспечивает удобство установки и эксплуатации в различных условиях.

Модуль ET-2217CI CR предназначен для использования в системах автоматизации, где требуется сбор и передача аналоговых сигналов по сети Ethernet. Он идеально подходит для применения в промышленных процессах, где необходима высокая точность измерений и надёжная передача данных. Благодаря встроенному коммутатору и поддержке различных протоколов, устройство упрощает интеграцию в существующие сети и повышает общую эффективность системы.

Преимущества модуля ET-2217CI CR включают:

• Высокая точность и гибкость: возможность подключения различных датчиков с различными диапазонами входных сигналов.
• Надёжность и устойчивость: защита от перенапряжений и электростатических разрядов, соответствующая международным стандартам.
• Удобство монтажа: компактные размеры и различные варианты монтажа, включая DIN-рейку, настольный и настенный монтаж.
• Интеграция в существующие сети: поддержка стандартных протоколов Modbus TCP, Modbus UDP и MQTT, а также наличие встроенного коммутатора для упрощения подключения.

Модуль ET-2217CI CR от ICP DAS является надёжным и гибким решением для сбора и передачи аналоговых сигналов в промышленных системах автоматизации, обеспечивая высокую точность измерений, устойчивость к внешним помехам и удобство интеграции в существующие сети.
