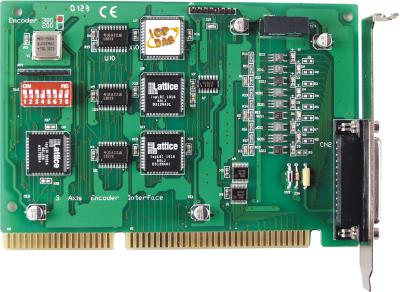

Плата Encoder-300 CR Three axes encoder input board

Плата Encoder-300 CR от компании ICP DAS предназначена для высокоскоростного ввода сигналов от энкодеров с тремя осями вращения. Устройство устанавливается в слот ISA компьютера и обеспечивает эффективное считывание и обработку данных от энкодеров, что делает его незаменимым компонентом в системах автоматизации и управления движением.

Ключевые технические особенности платы Encoder-300 CR включают:

• Габаритные размеры: 157 x 106 мм, что обеспечивает компактность и удобство монтажа в стандартные корпуса компьютеров.
• Встроенный процессор: наличие собственного процессора повышает скорость обработки сигналов и снижает нагрузку на центральный процессор компьютера.
• Разъем: DB-25, обеспечивающий надежное подключение к внешним устройствам.
• Потребление тока: 500 мА при рабочем напряжении 5 В, что соответствует стандартным требованиям для подобных устройств.
• Режимы работы: поддержка различных режимов, включая Quadrant, CW_CCW, PULSE_DIR и круговую интерполяцию, что расширяет возможности применения платы в различных задачах.
• Максимальная частота пульсаций: 1 МГц, обеспечивающая высокую скорость обработки сигналов.
• Разрешение счетчика/энкодера: 16 бит, что позволяет точно измерять угловые перемещения.
• Максимальная частота счета: 1 МГц, соответствующая требованиям для высокоскоростных приложений.
• Рабочие условия: температура эксплуатации от 0 до +60 °C и влажность от 0 до 90% без конденсации, что делает плату надежной в различных промышленных средах.
• Совместимость с операционными системами: поддержка DOS, Windows 95/98/ME/NT4.0, что обеспечивает гибкость в выборе программного обеспечения.

Плата Encoder-300 CR находит применение в различных областях промышленности, включая:

• Системы автоматизации: для точного контроля и мониторинга движущихся частей оборудования.
• Механические и роботизированные системы: для обеспечения обратной связи о положении и скорости вращения элементов.
• Станкостроение: для контроля за движением рабочих органов станков с ЧПУ.
• Тестирование и измерения: для высокоточного измерения угловых перемещений в лабораторных условиях.

Преимущества использования платы Encoder-300 CR включают:

• Высокая скорость обработки сигналов: благодаря встроенному процессору и поддержке частоты до 1 МГц.
• Гибкость в настройке: возможность выбора различных режимов работы в зависимости от специфики задачи.
• Надежность: устойчивость к широкому диапазону температур и влажности, что обеспечивает долговечность в промышленных условиях.
• Совместимость: поддержка различных операционных систем и стандартных разъемов для легкой интеграции в существующие системы.

Плата Encoder-300 CR является надежным и эффективным решением для задач, связанных с высокоскоростным вводом сигналов от энкодеров, обеспечивая точность и стабильность работы в различных промышленных приложениях.
