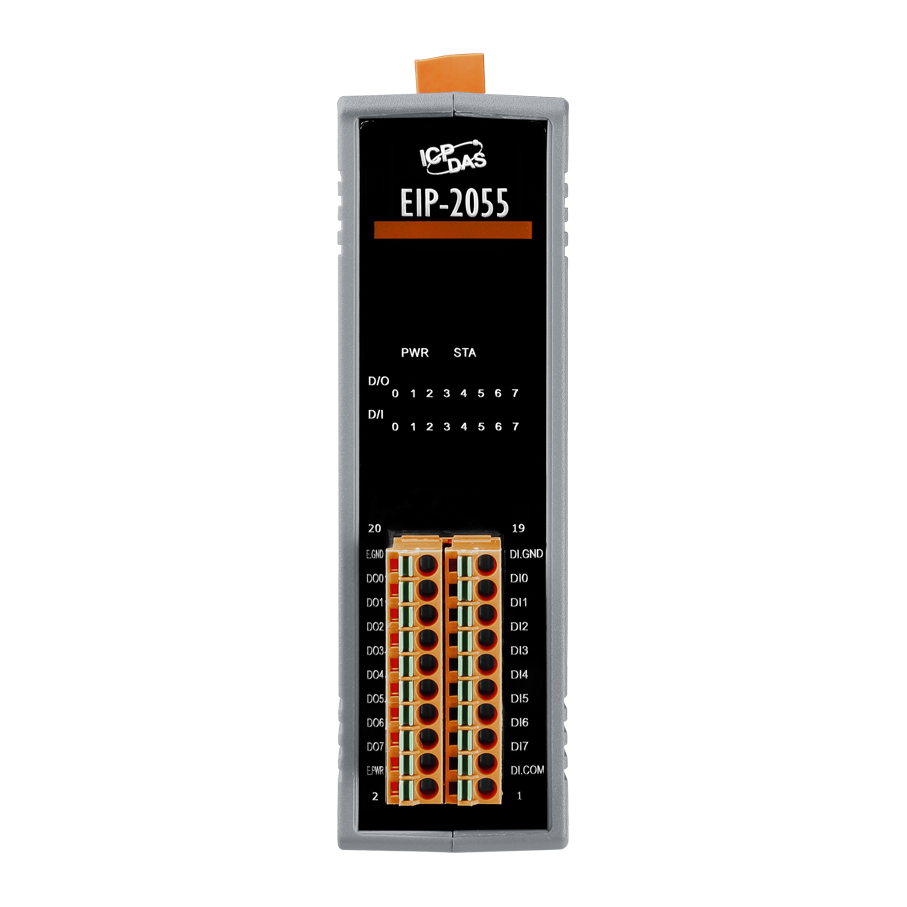

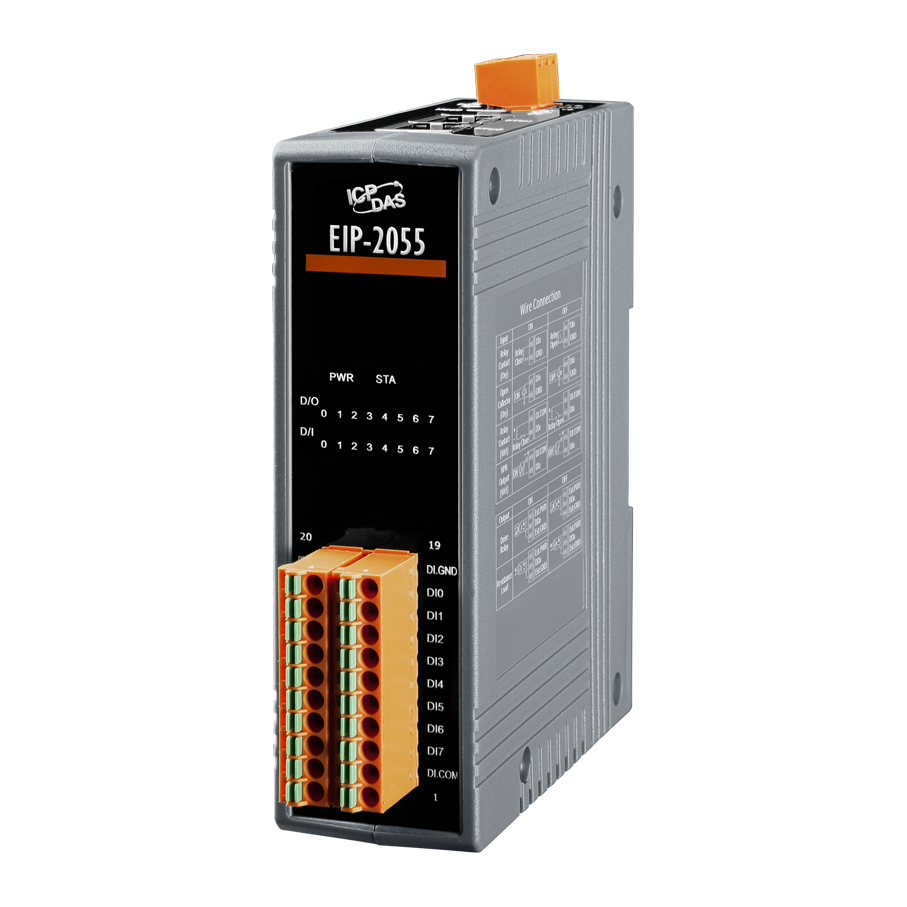

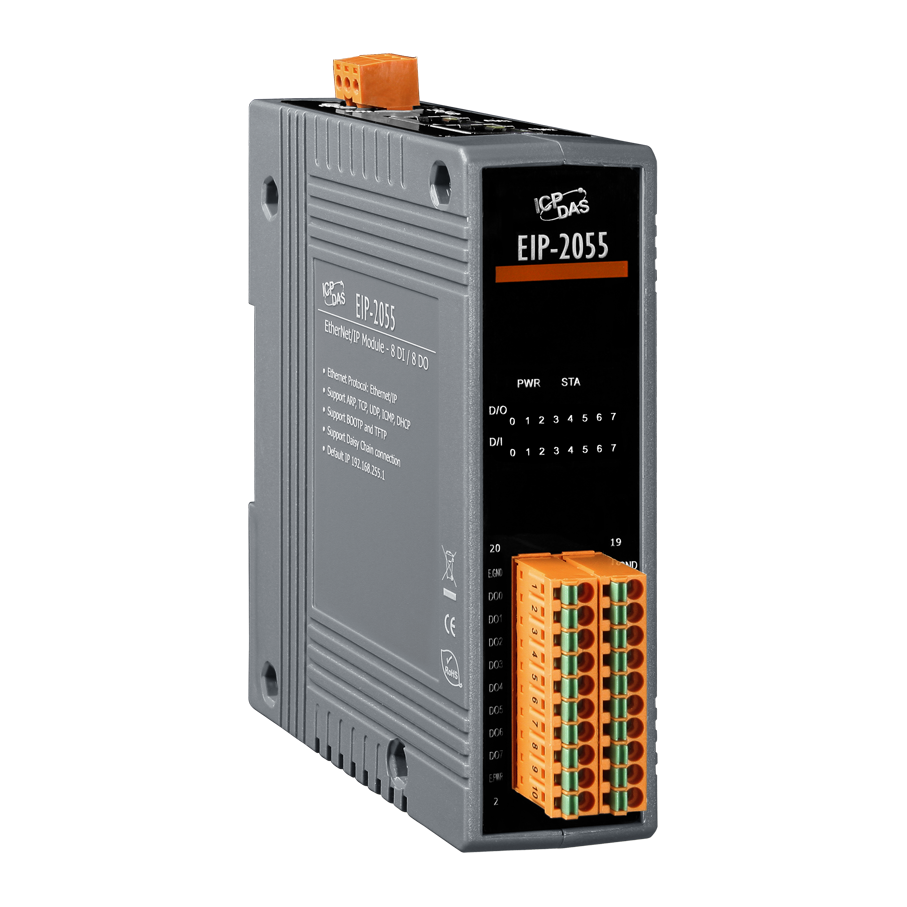

Модуль EIP-2055 CR Isolated 8-ch DI & 8-ch DO EtherNet/IP I/O Module от ICP DAS представляет собой промышленное устройство ввода-вывода, предназначенное для интеграции в системы автоматизации, использующие протокол EtherNet/IP. Этот модуль обеспечивает надежное и изолированное взаимодействие между различными компонентами системы, обеспечивая высокую степень защиты и совместимость с широким спектром оборудования.
**Ключевые технические особенности:**
- Дискретный ввод (DI): 8 каналов, поддерживающих как сухие, так и мокрые контакты. Напряжение в открытом состоянии для сухого контакта замкнуто на GND, для мокрого контакта составляет +5 ~ 50 В постоянного тока. Напряжение в закрытом состоянии для мокрого контакта не превышает +1 В постоянного тока, для сухого контакта — открытое состояние.
- Дискретный вывод (DO): 8 каналов с открытым коллектором, тип подключения — Sink. Напряжение нагрузки варьируется от +3.5 до +50 В постоянного тока, максимальная нагрузка на канал достигает 650 мА. Модуль оснащен защитой от перегрузки до 1.4 А с защитой от короткого замыкания и защитой от перенапряжения до 60 В постоянного тока.
- Сетевые интерфейсы: два порта Ethernet 10/100 Base T(X) с разъемами RJ45, поддерживающие протокол EtherNet/IP, что обеспечивает высокоскоростную и надежную передачу данных.
- Электропитание: рабочее напряжение от 10 до 30 В постоянного тока, потребление тока — 2.9 Вт, что делает устройство энергоэффективным и подходящим для различных промышленных приложений.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -30 до +80 °C, рабочая влажность от 10 до 90% без образования конденсата, что обеспечивает стабильную работу в различных климатических условиях.
- Габаритные размеры: 127 x 99 x 33 мм, монтаж на DIN-рейку, что упрощает установку и интеграцию в существующие системы.
**Области применения и целевая аудитория:**
Модуль EIP-2055 CR идеально подходит для использования в промышленных системах автоматизации, где требуется надежный и изолированный ввод-вывод сигналов. Он может быть интегрирован в системы управления производственными процессами, системы мониторинга и управления оборудованием, а также в системы сбора и обработки данных. Целевая аудитория включает инженеров и технических специалистов, занимающихся проектированием и обслуживанием промышленных автоматизированных систем, а также компании, занимающиеся разработкой и внедрением решений в области промышленной автоматизации.
**Преимущества и совместимость:**
- Изоляция каналов ввода-вывода: обеспечивает защиту от перенапряжений и электрических помех, повышая надежность системы.
- Поддержка протокола EtherNet/IP: обеспечивает совместимость с широким спектром промышленного оборудования и систем управления, упрощая интеграцию и расширение функциональности системы.
- Широкий диапазон рабочих температур: позволяет использовать модуль в различных климатических условиях, от -25 до +75 °C, что делает его универсальным решением для различных отраслей промышленности.
- Компактные размеры и монтаж на DIN-рейку: упрощают установку и экономят пространство в распределительных щитах и шкафах управления.
Модуль EIP-2055 CR от ICP DAS представляет собой надежное и эффективное решение для интеграции дискретных входов и выходов в системы автоматизации, обеспечивая высокую степень изоляции, совместимость с современными промышленными протоколами и гибкость в применении в различных отраслях промышленности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127 x 99 x 33 |
| Потребление тока | 2.9 Вт |
| Сетевые протоколы | EtherNet/IP |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Поддерживаемые протоколы | EtherNet/IP |
| Количество каналов дискретного ввода | 8 |
| Тип каналов дискретного ввода | Сухой контакт, Мокрый контакт |
| Напряжение в открытом состоянии | Сухой контакт: Замкнут на GND Мокрый контакт: +5 ~ 50 В пост. |
| Напряжение в закрытом состоянии | Мокрый контакт: +1 В пост. макс. Сухой контакт: Открытый |
| Тип подключения каналов дискретного ввода | Сухой контакт: Source Мокрый контакт: Sink/Source |
| Защита от перенапряжения | 70 В 60 В пост. |
| Входное сопротивление | 7.5 кОм |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип подключения каналов дискретного вывода | Sink |
| Количество каналов дискретного вывода | 8 |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор |
| Максимальная нагрузка на канал | 650 мА |
| Защита от перегрузки | 1.4 А (с защитой от короткого замыкания) |
| Максимальное разрешение счетчика | 32 бита |
| Максимальная частота входного сигнала | 3 кГц |
