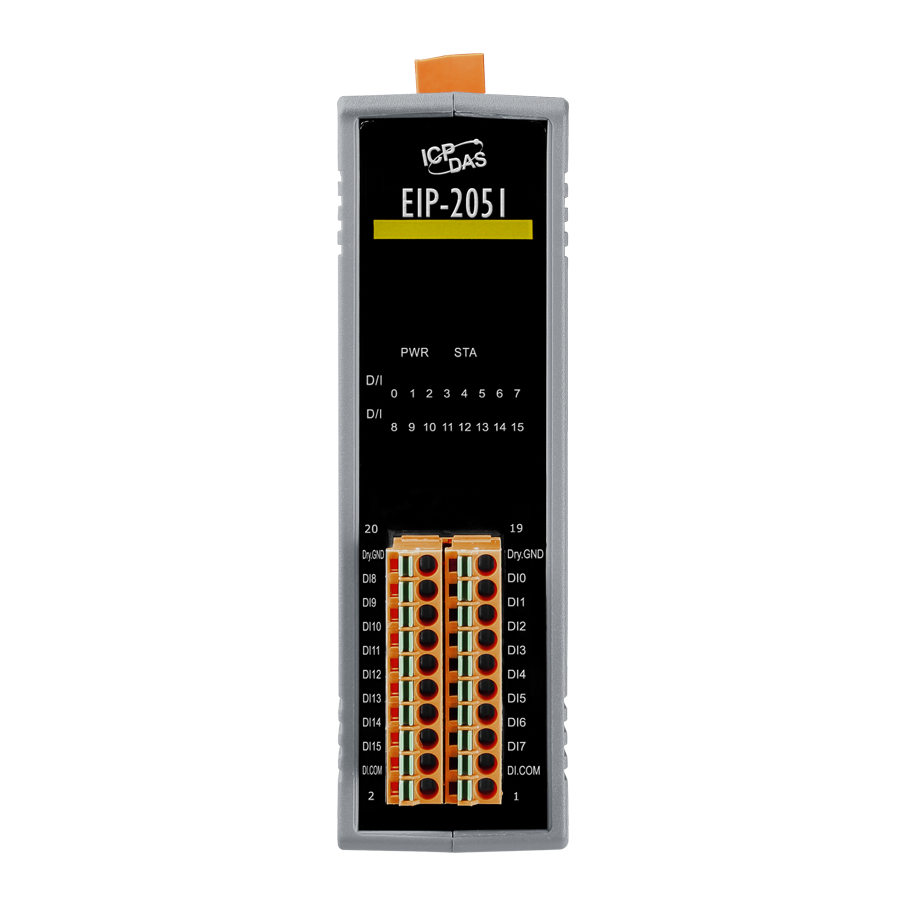

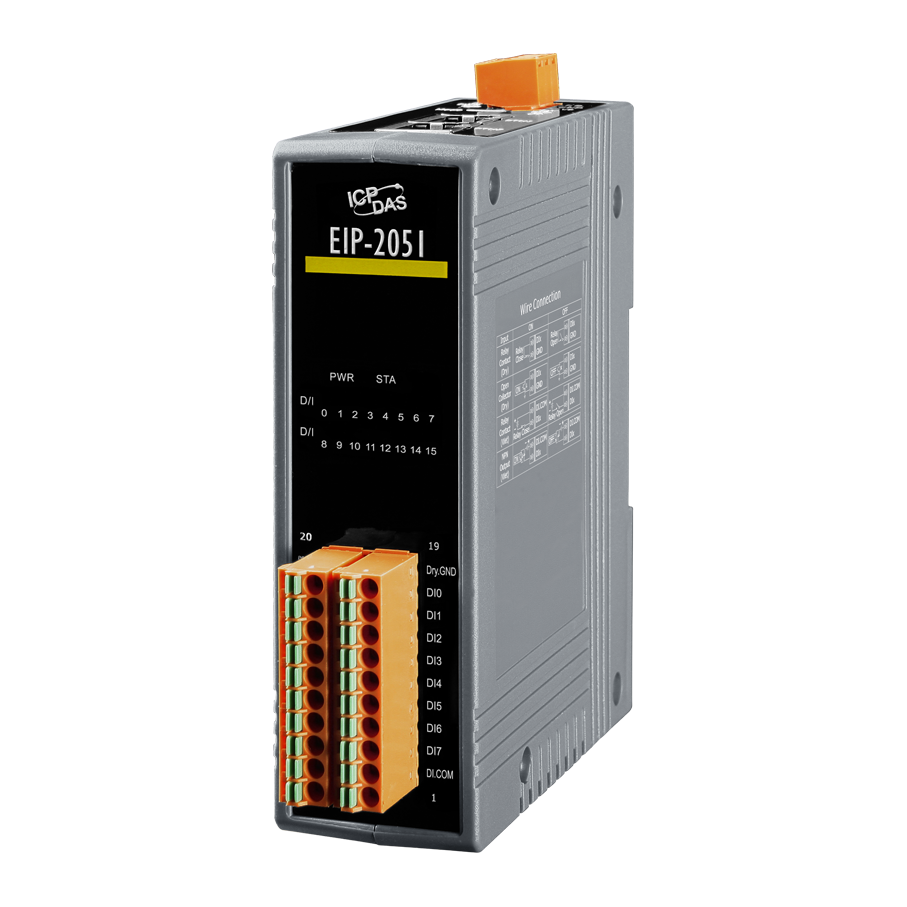

Модуль EIP-2051 CR Isolated 16-ch DI EtherNet/IP Module (RoHS)

Модуль EIP-2051 CR от ICP DAS представляет собой устройство дискретного ввода с 16 изолированными каналами, поддерживающее протокол EtherNet/IP. Он предназначен для интеграции в промышленные сети, обеспечивая надежный сбор и передачу данных с различных устройств в реальном времени.

Ключевые технические особенности модуля EIP-2051 CR включают:

• Количество каналов дискретного ввода: 16, поддерживающих как сухие, так и мокрые контакты.
• Типы входных сигналов: сухой контакт (Source) и мокрый контакт (Sink/Source), что обеспечивает гибкость при подключении различных устройств.
• Уровни напряжения: для сухого контакта – замкнут на GND в открытом состоянии и замкнут на GND в закрытом; для мокрого контакта – +5 ~ 50 В постоянного тока в открытом состоянии и до +1 В постоянного тока в закрытом.
• Входное сопротивление: 7,5 кОм, что способствует точному измерению входных сигналов.
• Защита от перенапряжения: до 70 В, обеспечивая надежность работы в условиях электрических помех.
• Сетевые порты: два порта Ethernet 10/100 Base-T(X) с разъемами RJ45, поддерживающие автоопределение и авто MDI/MDIX, что упрощает подключение и настройку сети.
• Протоколы связи: поддержка ARP, TCP, UDP, ICMP, DHCP, BOOTP и TFTP, обеспечивая совместимость с различными сетевыми конфигурациями.
• Обновление прошивки: возможность обновления через Ethernet, что упрощает обслуживание и модернизацию системы.
• Питание: рабочее напряжение 10 ~ 30 В постоянного тока и потребление тока 2,9 Вт, что делает устройство энергоэффективным.
• Условия эксплуатации: рабочая температура от -25 до +75 °C и влажность от 10 до 90% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Габаритные размеры: 127 x 99 x 33 мм, что обеспечивает компактность и удобство монтажа на DIN-рейку.

Модуль EIP-2051 CR находит применение в различных областях промышленности, включая:

• Автоматизация зданий: для сбора данных с различных датчиков и устройств управления.
• Автоматизация производства: для мониторинга состояния оборудования и процессов.
• Автоматизация машин: для интеграции с системами управления машинами и оборудованием.
• Удаленное обслуживание и диагностика: для мониторинга и диагностики состояния оборудования на расстоянии.
• Испытательное оборудование: для сбора данных с тестируемых устройств и систем.

Преимущества модуля EIP-2051 CR включают:

• Гибкость подключения: поддержка различных типов входных сигналов и возможность подключения к различным устройствам.
• Надежность: защита от перенапряжений и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных условиях.
• Совместимость: поддержка протокола EtherNet/IP и различных сетевых протоколов обеспечивает интеграцию с существующими системами.
• Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство.

Модуль EIP-2051 CR является надежным и эффективным решением для интеграции дискретных входных сигналов в промышленные сети, обеспечивая высокую производительность и гибкость при эксплуатации.
