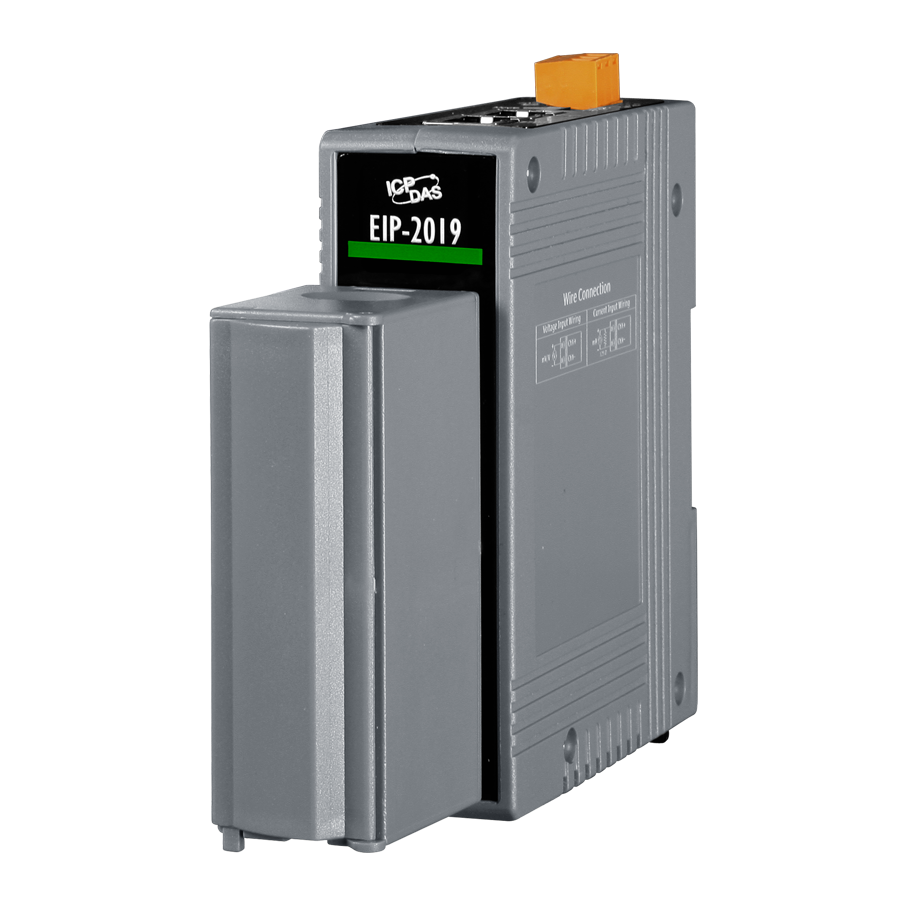

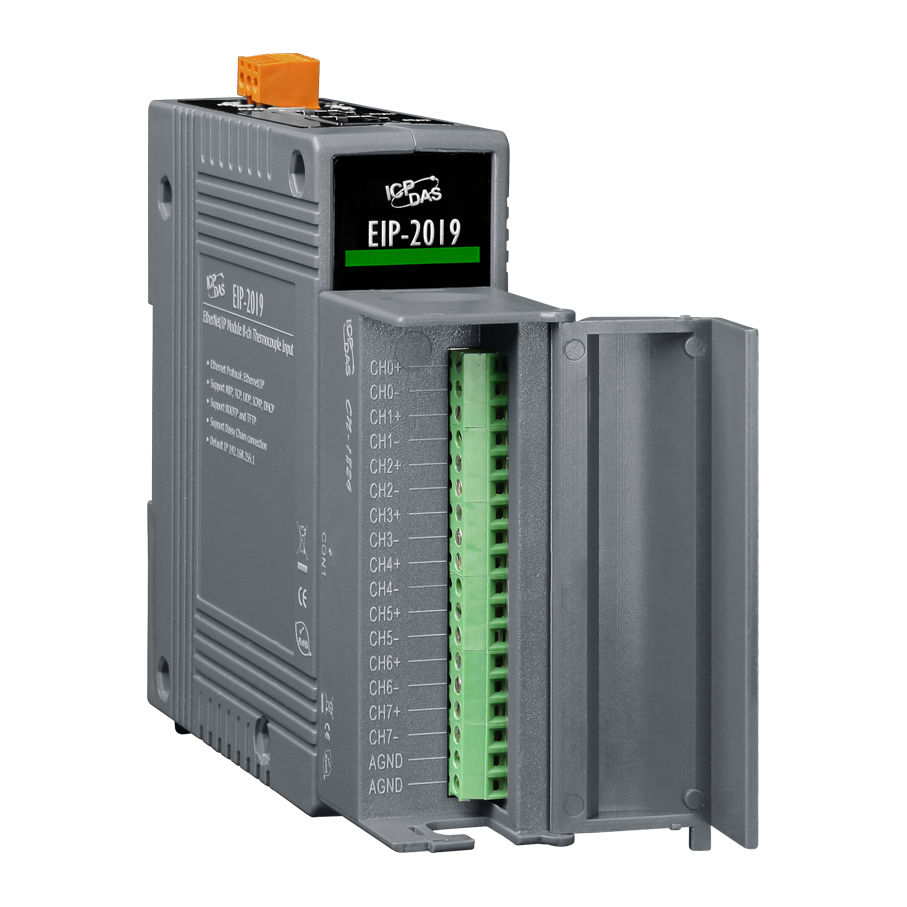

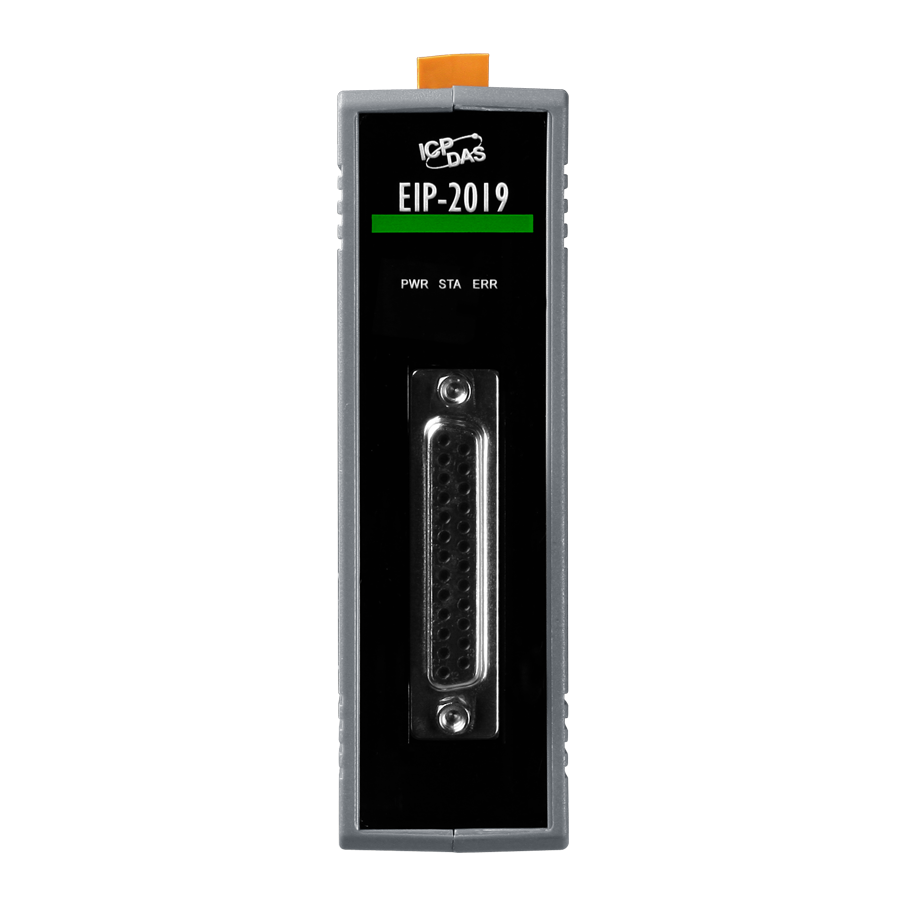

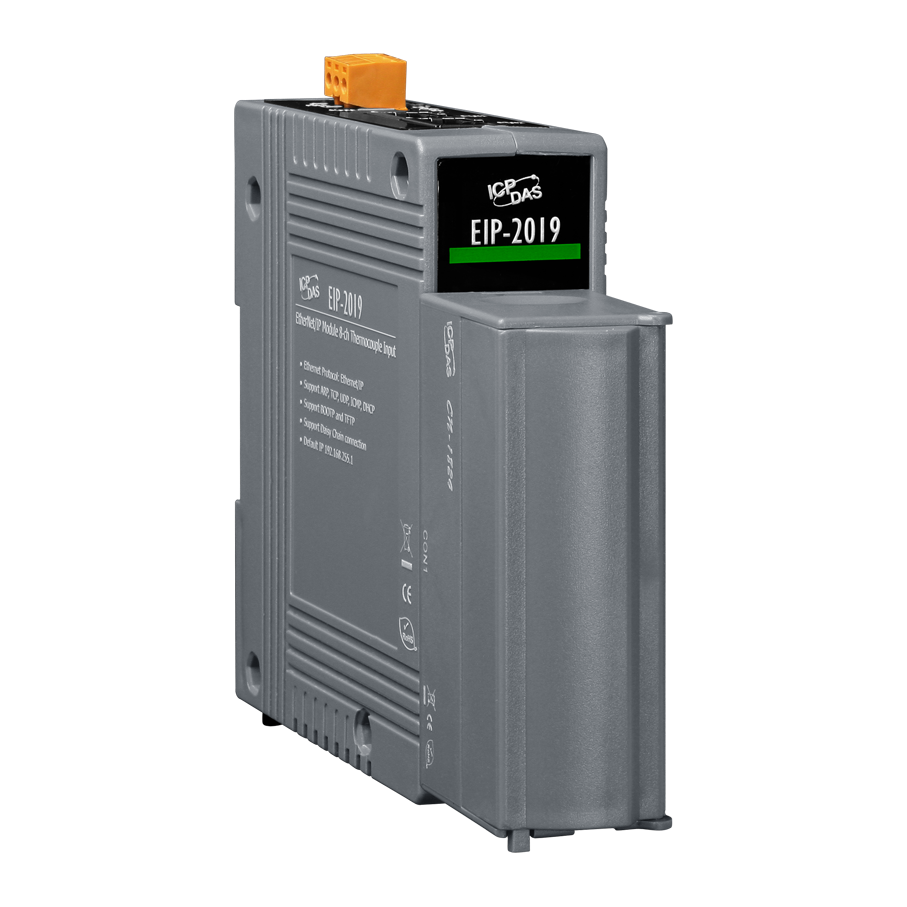

Модуль EIP-2019/S CR от компании ICP DAS представляет собой изолированный 8-канальный модуль аналогового ввода, поддерживающий протокол EtherNet/IP. В комплект поставки входит дочерняя плата CN-1824, расширяющая функциональность устройства.
Ключевые технические особенности модуля EIP-2019/S CR включают:
- Поддержка различных типов входных сигналов: термопары (типов B, C, E, J, K, N, R, S, T), напряжения и тока. Входные диапазоны по напряжению: ±1 В, ±2,5 В, ±5 В, ±10 В, ±15 мВ, ±50 мВ, ±100 мВ, ±150 мВ, ±500 мВ; по току: ±20 мА (выбирается джампером).
- Частота дискретизации: 10 Гц, обеспечивающая достаточную скорость обработки сигналов для большинства промышленных приложений.
- Разрешение АЦП: 16 бит с точностью ±0,1% от полного диапазона, что гарантирует высокую точность измерений.
- Температурный дрейф: нуля ±20 мкВ/°C и шкалы ±25 ppm/°C, обеспечивающие стабильность показаний при изменении температуры.
- Защита от перенапряжения: 240 В переменного тока RMS, повышающая надежность работы устройства в условиях электромагнитных помех.
- Изоляция каналов: 3 кВ постоянного тока, обеспечивающая защиту от высоковольтных импульсов и предотвращающая повреждение оборудования.

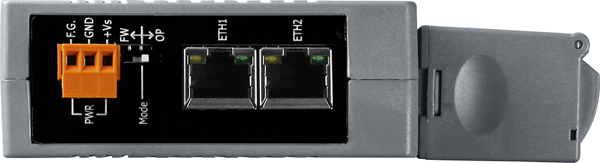

- Два порта Ethernet 10/100 Base-T(X) с разъемами RJ45: для обеспечения надежной и быстрой передачи данных по сети EtherNet/IP.
- Возможность индивидуальной настройки каналов: позволяет адаптировать устройство под специфические требования приложения.
- Обнаружение обрыва кабеля: функция, информирующая о неисправностях в подключении, что повышает надежность системы.
- Поддержка холодной компенсации соединения (CJC): для термопар, обеспечивая точность измерений температуры.
Модуль EIP-2019/S CR предназначен для использования в промышленных системах автоматизации, где требуется точный и надежный сбор данных с различных типов датчиков. Он идеально подходит для интеграции в системы управления технологическими процессами, мониторинга и контроля, а также в системы сбора данных с термопар, датчиков температуры и других аналоговых сенсоров.
Преимущества модуля EIP-2019/S CR включают:
- Гибкость подключения: возможность подключения различных типов датчиков без необходимости использования дополнительных преобразователей сигналов.
- Высокая точность и стабильность: благодаря высокому разрешению АЦП и низкому температурному дрейфу, обеспечивается надежность измерений в широком диапазоне температур.
- Надежность и защита: изоляция каналов и защита от перенапряжений повышают устойчивость устройства к внешним воздействиям и продлевают срок службы оборудования.
- Удобство монтажа: компактные размеры (110 x 90 x 33 мм) и возможность монтажа на DIN-рейку упрощают установку и интеграцию в существующие системы.
- Совместимость: поддержка протокола EtherNet/IP обеспечивает легкую интеграцию с другими устройствами и системами, использующими этот стандарт.
Модуль EIP-2019/S CR является надежным и эффективным решением для сбора и передачи аналоговых сигналов в промышленных приложениях, требующих высокой точности и надежности. Его универсальность и гибкость делают его идеальным выбором для широкого спектра задач в области автоматизации и мониторинга.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 110 x 90 x 33 |
| Потребление тока | 3.8 Вт |
| Частота дискретизации | 10 Гц |
| Температурный дрейф нуля | ±20 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Сетевые протоколы | EtherNet/IP |
| Тип устройства | Модуль аналогового ввода |
| Поддерживаемые протоколы | EtherNet/IP |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C |
| Количество каналов АЦП | 8 |
| Обнаружение обрыва кабеля | Есть |
| Индивидуальная настройка каналов | Есть |
| Разрешение АЦП, бит | 16 |
| Диапазон входных сигналов по напряжению | ±5 В ±10 В ±1 В ±2.5 В ±15 мВ ±50 мВ ±100 мВ ±150 мВ ±500 мВ |
| Входное сопротивление | По напряжению: >400 кОм По току: 125 Ом |
| Диапазон входных сигналов по току | ±20 мА Выбирается джампером |
| Защита от перенапряжения | 240 Vrms |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% |
