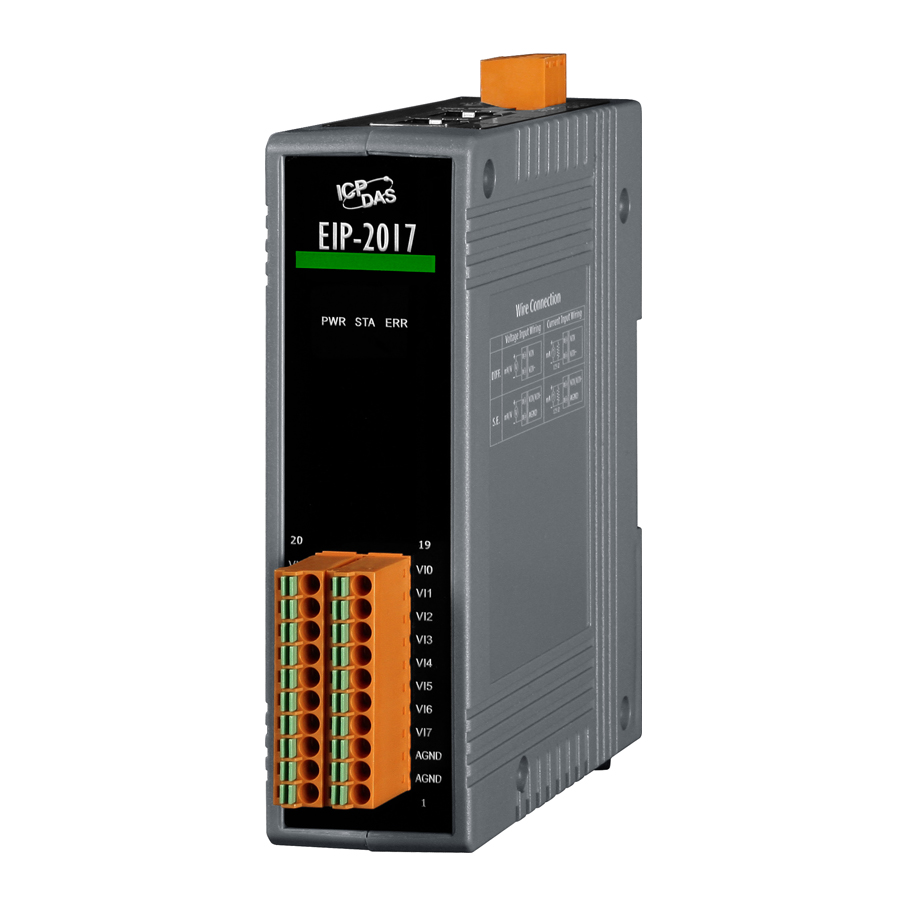

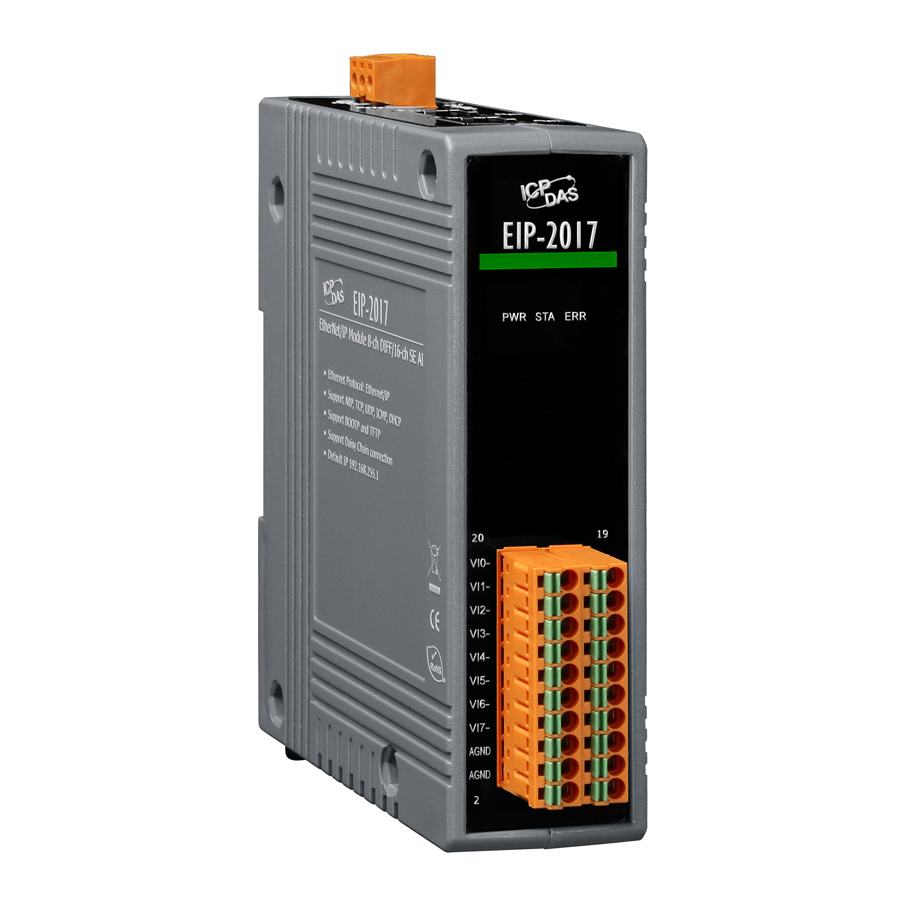

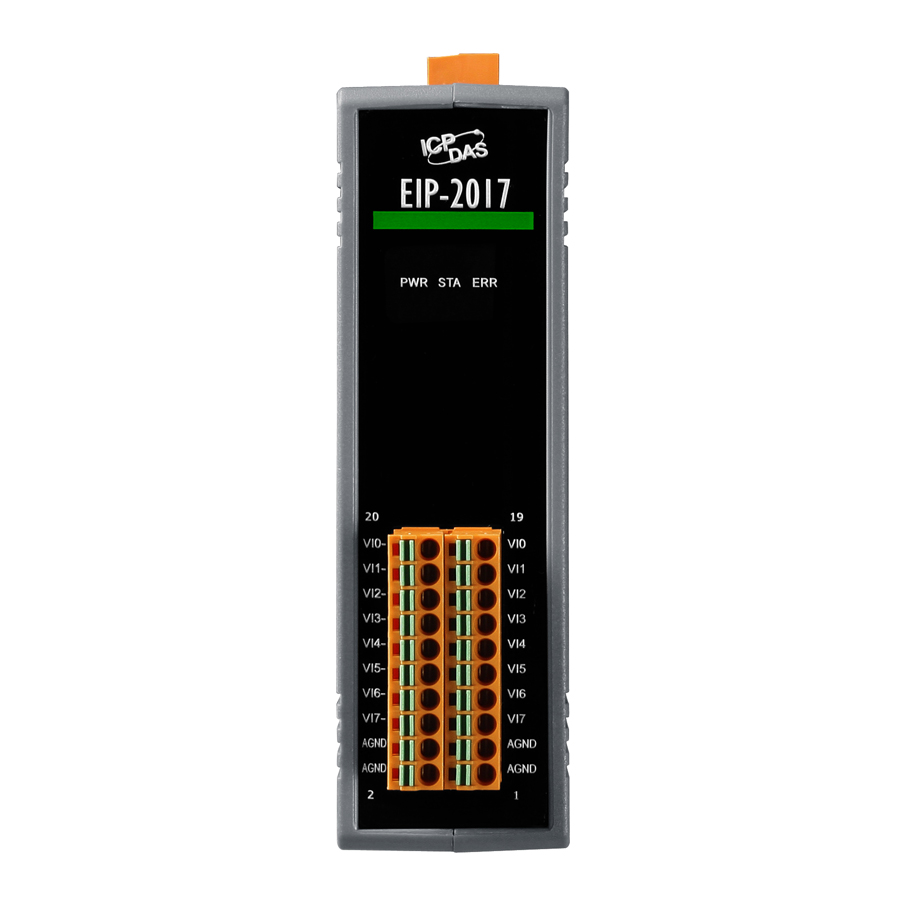

Модуль EIP-2017 CR от компании ICP DAS предназначен для преобразования аналоговых сигналов в цифровые данные с использованием протокола EtherNet/IP. Устройство оснащено 8 дифференциальными или 16 однонаправленными каналами аналогового ввода, что позволяет гибко настраивать систему в зависимости от требований приложения.
Ключевые технические особенности модуля EIP-2017 CR включают:
- Разрешение АЦП: 24 бита, обеспечивающее высокую точность измерений.
- Частота дискретизации: 10 Гц, подходящая для большинства промышленных приложений.
- Диапазоны входных сигналов по напряжению: ±500 мВ, ±150 мВ, ±1 В, ±5 В, ±10 В, что позволяет работать с различными типами датчиков.
- Диапазоны входных сигналов по току: ±20 мА, 0–20 мА, 4–20 мА, с возможностью выбора режима через джампер для дифференциального ввода и требованием внешнего резистора для потенциального ввода.
- Температурный дрейф нуля: ±20 мкВ/°C, обеспечивающий стабильность показаний при изменении температуры.
- Температурный дрейф шкалы: ±25 ppm/°C, минимизируя погрешности измерений при температурных колебаниях.
- Входное сопротивление: более 400 кОм по напряжению и 125 Ом по току, что гарантирует совместимость с различными источниками сигналов.
- Защита от перенапряжения: 240 В RMS, обеспечивая надежную работу в условиях электрических помех.
Модуль EIP-2017 CR предназначен для использования в промышленных системах автоматизации, где требуется точный и надежный сбор аналоговых данных. Он идеально подходит для интеграции в системы управления технологическими процессами, мониторинга и контроля, а также в устройствах сбора данных с различных датчиков и измерительных приборов.
Преимущества модуля EIP-2017 CR включают:
- Гибкость настройки: возможность выбора между дифференциальным и потенциальным режимами ввода для соответствия различным требованиям приложений.
- Высокая точность: 24-битное разрешение и низкие температурные дрейфы обеспечивают надежные измерения в широком диапазоне условий эксплуатации.
- Простота интеграции: поддержка протокола EtherNet/IP и наличие двух портов Ethernet 10/100 Base T(X) (разъем RJ45) позволяют легко интегрировать модуль в существующие сети и системы управления.
- Надежность: защита от перенапряжения и широкий диапазон рабочих температур (-25 ~ +75°C) обеспечивают стабильную работу устройства в различных промышленных условиях.
Модуль EIP-2017 CR совместим с различными системами автоматизации, использующими протокол EtherNet/IP, и может быть интегрирован в существующие инфраструктуры без необходимости значительных изменений. Его можно использовать в сочетании с контроллерами, SCADA-системами и другими устройствами, поддерживающими данный протокол, что делает его универсальным решением для сбора и передачи аналоговых данных в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 110 x 90 x 33 |
| Потребление тока | 3.8 Вт |
| Частота дискретизации | 10 Гц |
| Температурный дрейф нуля | ±20 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Сетевые протоколы | EtherNet/IP |
| Тип устройства | Модуль аналогового ввода |
| Поддерживаемые протоколы | EtherNet/IP |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Количество каналов АЦП | 8/16 8 16 |
| Индивидуальная настройка каналов | Есть |
| Разрешение АЦП, бит | 24 |
| Диапазон входных сигналов по напряжению | ±5 В ±10 В ±1 В ±150 мВ ±500 мВ |
| Входное сопротивление | По току: 125 Ом По напряжению: >400 кОм |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Выбирается джампером (дифференциальный ввод) Требуется внешний резистор (потенциальный ввод) |
| Защита от перенапряжения | 240 Vrms |
| Разрешение АЦП | 24 бита |
| Точность АЦП | ±0.1% |
