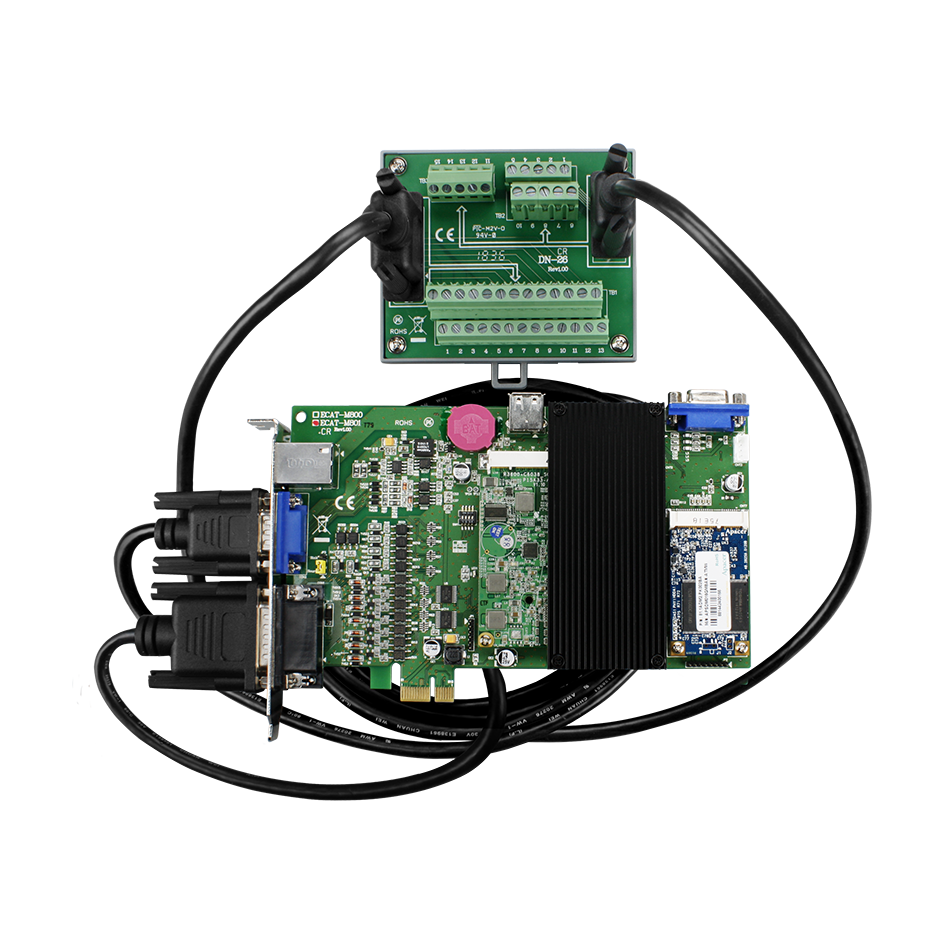

Плата ECAT-M801-8AX/S EtherCAT Master, Max. 8-Axis Synchronously, 13-channel Digital I/O, 2-Axis Enc

Плата ECAT-M801-8AX/S от ICP DAS представляет собой высокопроизводительное решение для интеграции EtherCAT Master в системы на базе шины PCI Express. Она обеспечивает синхронное управление до 8 осями, оснащена 13 каналами дискретного ввода-вывода и двумя каналами для энкодеров, что делает ее идеальной для применения в автоматизации и промышленном контроле.

Ключевые технические особенности платы включают:

• Синхронное управление до 8 осями: обеспечивает точную координацию движений в сложных механизмах.
• 13 каналов дискретного ввода-вывода: поддерживает различные типы сигналов, включая Sink/Source, с изоляцией до 3000 В, что повышает надежность системы.
• Два канала для энкодеров: с разрешением 32 бита и максимальной частотой счета 1 МГц, поддерживают режимы CW/CCW, Pulse/Direction и Quadrant Counting, что расширяет возможности измерения и контроля.
• Порты Ethernet: один порт 10/100 Base T(X) с разъемом RJ45 для подключения к сети EtherCAT, обеспечивая высокоскоростную передачу данных.
• Тип шины PCI Express x1: гарантирует быструю и стабильную связь с компьютером, минимизируя задержки в передаче данных.
• Габаритные размеры: 192 x 135 x 21.5 мм, что позволяет интегрировать плату в различные корпуса и системы с ограниченным пространством.
• Рабочие условия: температура от 0 до +60°C и влажность от 0 до 90% без конденсации, что делает плату устойчивой к различным эксплуатационным условиям.

Области применения платы ECAT-M801-8AX/S включают:

• Системы автоматизации: для управления роботизированными линиями и машинами, требующими синхронного контроля нескольких осей.
• Промышленный контроль: в процессах, где необходима высокая точность и надежность ввода-вывода сигналов.
• Механические системы: для интеграции с энкодерами и частотомерами в оборудовании, где важна точность измерений и контроля.

Преимущества платы ECAT-M801-8AX/S включают:

• Высокая изоляция: 3000 В для каналов ввода-вывода и дискретного вывода, что повышает защиту от помех и обеспечивает надежную работу в промышленных условиях.
• Гибкость подключения: поддержка различных типов сигналов и режимов работы, что облегчает интеграцию в существующие системы.
• Компактные размеры: позволяют устанавливать плату в ограниченные пространства без компромиссов по функциональности.
• Надежность: спроектирована для работы в широком диапазоне температур и влажности, что делает ее подходящей для различных промышленных сред.

Плата ECAT-M801-8AX/S совместима с различными устройствами и системами, поддерживающими протокол EtherCAT, и может быть интегрирована в существующие архитектуры автоматизации и контроля. Ее использование позволяет повысить эффективность и точность управления в промышленных приложениях, требующих синхронного контроля нескольких осей и надежного ввода-вывода сигналов.
