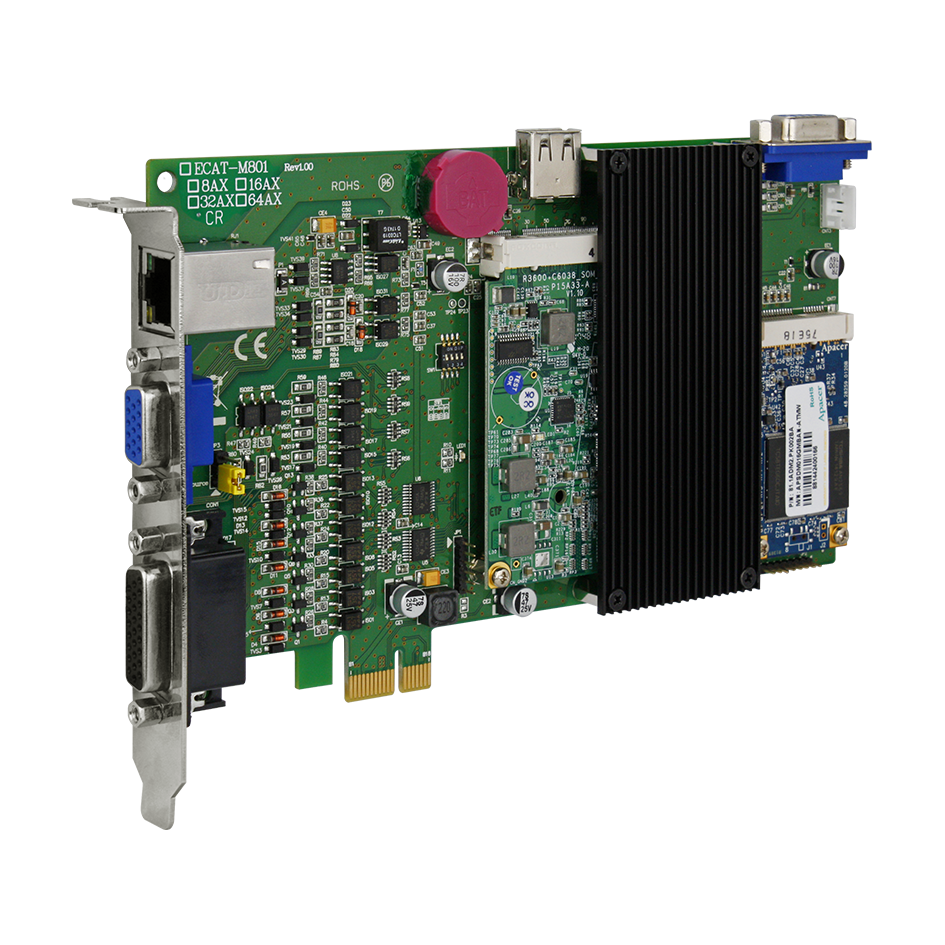

Плата ECAT-M801-8AX от ICP DAS представляет собой высокопроизводительное решение для интеграции EtherCAT Master в системы с шиной PCI Express. Она обеспечивает эффективное управление до 8 осями одновременно, что делает ее идеальной для применения в автоматизации и контроле движущихся механизмов.
Ключевые технические особенности платы включают:
- Дискретный ввод: 13 каналов с изоляцией до 3000 В, поддерживающих типы Sink и Source. Уровни логических сигналов: логический 0 — до +11 В, логический 1 — от +19 до +24 В.
- Дискретный вывод: 13 каналов с открытым коллектором (Sink), максимальная нагрузка на канал — 100 мА, напряжение нагрузки — до +24 В.
- Энкодер/Частотомер/Счетчик: 2 канала с разрешением 32 бита, максимальная частота счета — 1 МГц. Поддерживаемые режимы: CW/CCW, Pulse/Direction, Quadrant Counting.
- Сетевые интерфейсы: 1 порт Ethernet 10/100 Base T(X) с разъемом RJ45, поддерживающий протокол EtherCAT.
- Физические характеристики: Габаритные размеры — 192 x 135 x 21.5 мм, рабочая температура — от 0 до +60 °C, рабочая влажность — от 0 до 90% без конденсации.
Плата ECAT-M801-8AX предназначена для использования в системах автоматизации, где требуется синхронное управление несколькими осями. Ее возможности идеально подходят для задач, связанных с контролем движущихся частей в промышленном оборудовании, робототехнике и других областях, где необходима высокая точность и надежность управления.
Преимущества использования этой платы включают:
- Высокая степень изоляции: Защита входных и выходных каналов от перенапряжений и помех, что повышает надежность системы.
- Гибкость подключения: Возможность интеграции с различными устройствами Slave через EtherCAT, поддерживая до 64 устройств в сети.
- Универсальность: Поддержка различных типов входных и выходных сигналов, что позволяет адаптировать плату под конкретные требования проекта.
Плата ECAT-M801-8AX совместима с широким спектром оборудования, поддерживающего EtherCAT, и может быть интегрирована в существующие системы автоматизации без значительных изменений в инфраструктуре. Ее использование обеспечивает высокую производительность и надежность при управлении сложными процессами в промышленной сфере.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 192 x 135 x 21.5 |
| Количество соединений | 8 осей макс. |
| Количество каналов дискретного ввода | 13 |
| Напряжение изоляции, В | 3000 |
| Тип каналов дискретного ввода | Sink/source |
| Напряжение лог. 0 | +11 В пост макс. |
| Напряжение лог. 1 | +19 ~ +24 В пост |
| Монтаж | В компьютер |
| Рабочая влажность, % | 0 ~ 90, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество устройств Slave | 64 макс. |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | EtherCAT |
| Разъем для подключения к устройству | RJ45; DB-26 'мама'; DB-15 'мама' |
| Тип шины | PCI Express |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Количество каналов дискретного вывода | 13 |
| Максимальная нагрузка на канал | 100 мА |
| Напряжение нагрузки | +24 В макс. |
| Сравнение значений выходов | 2 канала |
| Разрешение счетчика/энкодера, бит | 32 |
| Количество каналов Энкодер/Частотомер/Счетчик | 2 |
| Максимальная частота счета | 1 МГц |
| Режим энкодера | CW/CCW Pulse/Direction Quadrant Counting |
| Плата EtherCAT Master | Да |
