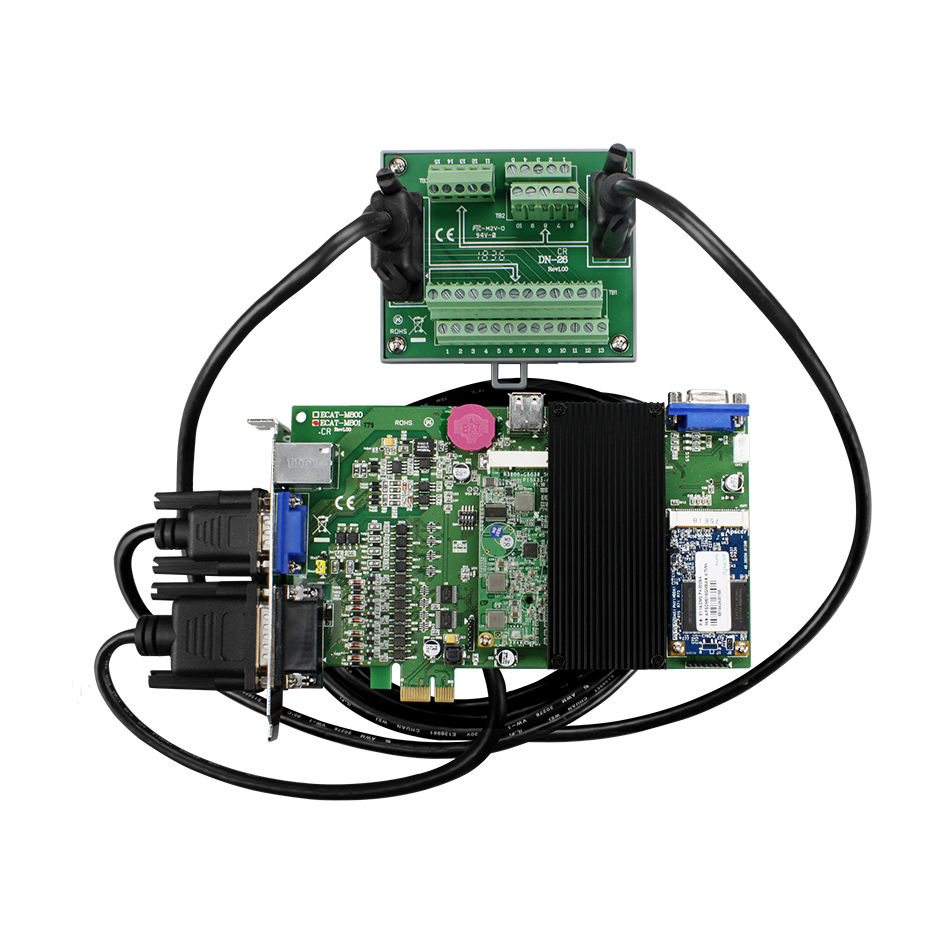

Плата ECAT-M801-32AX/S от компании ICP DAS представляет собой высокопроизводительное устройство EtherCAT Master, предназначенное для интеграции в системы автоматизации с использованием шины PCI Express. Она обеспечивает синхронное управление до 32 осями, что делает ее идеальным решением для сложных приложений, требующих точного и быстрого контроля движений.
Ключевые технические особенности платы ECAT-M801-32AX/S включают:
- Синхронное управление до 32 осями: позволяет эффективно управлять многоканальными системами с высокой точностью.
- 13 каналов дискретного ввода и вывода: обеспечивают гибкость при подключении различных устройств и датчиков.
- 2-осевой энкодер с разрешением 32 бита: поддерживает максимальную частоту счета до 1 МГц, что критично для приложений, требующих высокой скорости обработки сигналов.
- Поддержка до 64 устройств Slave: обеспечивает масштабируемость системы и возможность расширения.
- Высокая изоляция входных и выходных каналов (до 3000 В): гарантирует надежную работу в промышленных условиях с повышенными требованиями к безопасности.
- Рабочий диапазон температур от 0°C до +60°C: позволяет использовать плату в различных климатических условиях.
Области применения платы ECAT-M801-32AX/S включают:
- Управление движением: точное и синхронное управление множеством осей в роботизированных системах и автоматизированных производственных линиях.
- Управление входами и выходами: сбор и обработка сигналов от различных датчиков и исполнительных механизмов в системах мониторинга и управления.
- Системы сбора данных: интеграция с различными устройствами для мониторинга и анализа данных в реальном времени.
Преимущества платы ECAT-M801-32AX/S включают:
- Высокая производительность: обеспечивает быструю и точную обработку сигналов, что критично для высокоскоростных приложений.
- Масштабируемость: возможность подключения до 64 устройств Slave позволяет гибко настраивать систему под конкретные задачи.
- Надежность: высокая изоляция и широкий диапазон рабочих температур обеспечивают стабильную работу в различных промышленных условиях.
Плата ECAT-M801-32AX/S совместима с различными устройствами ICP DAS, такими как сервоприводы серии Panasonic A5B & A6B, Yaskawa Sigma 7, Sanyo Denki R, а также шаговыми двигателями Moons' STF Series и другими. Это позволяет интегрировать плату в существующие системы автоматизации с минимальными усилиями.
В заключение, плата ECAT-M801-32AX/S от ICP DAS является надежным и высокопроизводительным решением для реализации сложных систем автоматизации, требующих синхронного управления множеством осей и гибкой интеграции с различными устройствами. Ее технические характеристики и возможности делают ее подходящей для широкого спектра промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 192 x 135 x 21.5 |
| Количество соединений | 32 оси макс. |
| Количество каналов дискретного ввода | 13 |
| Напряжение изоляции, В | 3000 |
| Тип каналов дискретного ввода | Sink/source |
| Напряжение лог. 0 | +11 В пост макс. |
| Напряжение лог. 1 | +19 ~ +24 В пост |
| Монтаж | В компьютер |
| Рабочая влажность, % | 0 ~ 90, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество устройств Slave | 64 макс. |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | EtherCAT |
| Разъем для подключения к устройству | RJ45; DB-26 'мама'; DB-15 'мама' |
| Тип шины | PCI Express |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Количество каналов дискретного вывода | 13 |
| Максимальная нагрузка на канал | 100 мА |
| Напряжение нагрузки | +24 В макс. |
| Сравнение значений выходов | 2 канала |
| Разрешение счетчика/энкодера, бит | 32 |
| Количество каналов Энкодер/Частотомер/Счетчик | 2 |
| Максимальная частота счета | 1 МГц |
| Режим энкодера | CW/CCW Pulse/Direction Quadrant Counting |
| Плата EtherCAT Master | Да |
